รายละเอียดสินค้า:
|
| อัตราข้อมูล: | 25~28GBd | ความแม่นยำในการควบคุมแรงดันไฟฟ้าแรงตึง: | 5 มิลลิโวลต์ |
|---|---|---|---|
| ตรวจสอบความถูกต้องของแรงดันไฟฟ้า: | 5 มิลลิโวลต์ | โหมดการสื่อสาร: | USB HID ไม่มีไดรฟ์ |
| โหมดระดับอินพุต/เอาต์พุต: | มช | รองรับการใช้พลังงานสูงสุด: | 25W |
| เน้น: | การประเมิน 400G PAM4 Active Module,โมดูลการประเมิน,QSFPDD แพคเกจแอคทีฟโมดูล |
||

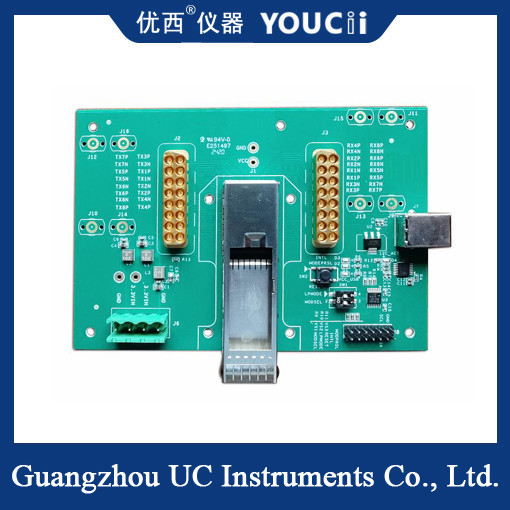

400G PAM4 Active Module Performance Evaluation Test Board ในแพคเกจ QSFPDD การทดสอบการประเมินผลการทํางานของโมดูล
บอร์ดทดสอบ U9608 เป็นอุปกรณ์ทดสอบที่มีฟังก์ชันที่ก้าวหน้าหลากหลาย นี่คือบางส่วนของลักษณะสําคัญของบอร์ดทดสอบ U9608:
1อินเตอร์เฟซแพคเกจ: ใช้อินเตอร์เฟสแพคเกจ QSFPDD เหมาะสําหรับโมดูลออปติก QSFPDD 400G PAM4
2การสนับสนุนอัตรา baud: บอร์ดทดสอบ U9608 รองรับอัตรา baud PAM4 ตั้งแต่ 25GBd ถึง 28GBd
3ประเภทอินเตอร์เฟซไฟฟ้า: สําหรับอินเตอร์เฟสไฟฟ้าของ TX และ RX ใช้เครื่องเชื่อมหลายโคอาเซียล 40GHz 2x8 และใช้ระดับ CML สําหรับการเข้าและการออก
4.การติดตามกระแสไฟฟ้าและความดัน: บอร์ดทดสอบรองรับการติดตามกระแสไฟฟ้าในเวลาจริงและการป้องกันความดันเกิน นอกจากนี้ยังรองรับการทดสอบดึงของความดันไฟฟ้าและช่วงความกระชับกําลังสามารถปรับจาก 2.8V ถึง 4.0V นั่นหมายความว่ามันสามารถตอบสนองกับการทดสอบความดันความกระชับกําลังแรงต่ําสุด 3.0V และสูงสุด 3.6V ของการดึงโมดูลในเวลาเดียวกันมันยังมีฟังก์ชันการติดตามความดันในเวลาจริงการออกแบบแบบปกติคือ 3.3V และความดันออกถูกปรับในเวลาจริงตามกระแสของโมดูลกระแส เพื่อให้แน่ใจว่าภายใต้ภาระที่แตกต่างกัน ระยะการเปลี่ยนแปลงที่มั่นคงของความดันไฟฟ้าที่ให้บริการอยู่ในระยะ 10mV.
5ความสามารถในการปรับปรุงอุณหภูมิ: บอร์ดทดสอบ U9608 รองรับการใช้งานในอุณหภูมิชั้นอุตสาหกรรม แสดงถึงความสามารถในการปรับปรุงสิ่งแวดล้อมที่ดีที่สุด
6.MCU และการสื่อสาร: อัตราการ MCU I2C บนแผ่นทดสอบประมาณ 100KHz ข้อมูลถูกโอนไปยังข้อมูล EEPROM ของโมดูลอ่าน / เขียน I2C ผ่าน MCUโหมดการสื่อสารใช้ USB HID, ไม่จําเป็นต้องมี Driver และข้อมูล I2C สามารถอ่านและเขียนโดยตรงไปยังโมดูลและ MCU ผ่าน DLL API
รายละเอียด
| ไม่ | อัตราการแสดง | แม็กซ์ | นาที | หน่วย |
| 1 | อัตราข้อมูล | 28 | 25 | GBd |
| 2 | ความดันไฟออกที่ปรับได้ | 4 | 2.8 | V |
| 3 | ความแม่นยําของการกําหนดความกระชับเครียด | 5 | mV | |
| 4 | ความแม่นยําของแรงดันการติดตาม | 5 | mV | |
| 5 | กระแสการติดตาม | 4000 | 0 | mA |
| 6 | การติดตามความแม่นยําของกระแสไฟฟ้า | 0.1 | mA | |
| 7 | อัตรา I2C | 400 | 100 | KHz |
| 8 | ความดันไฟฟ้า (ความดันไฟฟ้า DC ทางเข้าภายนอก) | 5.5 | 4 | V |
| 9 | อุณหภูมิการทํางาน | 85 | - 40 | °C |
| 10 | ระบบสื่อสาร | USB HID ไม่มีไดรฟ์ | ||
| 11 | TX,RX ประเภทอินเตอร์เฟซไฟฟ้า | 40GHz 2x8 Multi-coaxial Connectors เครื่องเชื่อมต่อ | ||
| 12 | โหมดระดับ input/output | CML | ||
| 13 | การใช้พลังงานสูงสุดที่ได้รับการสนับสนุน | 25W | ||
