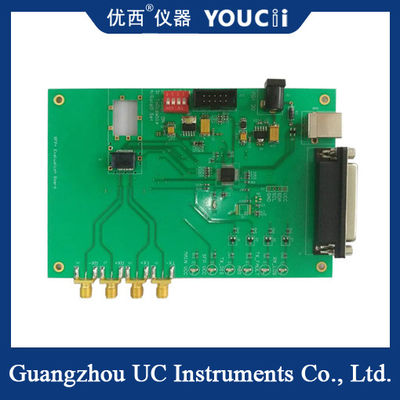

บอร์ดประเมินผล 10G SFP เข้ากันได้กับโมดูลความเร็ว 11.7G หรือต่ำกว่า

บอร์ด 10G SFP เข้ากันได้กับโมดูลความเร็ว 11.7G หรือต่ำกว่า

ประเภทของบอร์ดทดสอบ SFP+ และอินเทอร์เฟซการสื่อสาร:

1. SFP + บอร์ดทดสอบช่องทางเดียวใช้พอร์ตขนานและอินเทอร์เฟซการสื่อสาร USB

2, พอร์ตขนานและ USB อินเทอร์เฟซการสื่อสารสองชนิดเพื่อจำลอง I2C, การควบคุมอัตราคือ 100Kbps, เข้ากันได้กับโมดูล I2C ความเร็วสูงและต่ำได้ง่าย

สอง, ฟังก์ชั่นบอร์ดทดสอบ SFP +:

1. บอร์ดทดสอบ SFP+ single channel มีฟังก์ชันดังต่อไปนี้: เข้ากันได้กับโมดูลทั้งหมดของ 11.7G และต่ำกว่า;

2, พอร์ตขนานและ USB สองชนิดของอินเทอร์เฟซการสื่อสารเพื่อให้เกิดการสื่อสาร I2C;โมดูลควบคุมฮาร์ดแวร์ TxDisable และการตรวจสอบฮาร์ดแวร์ LOS สถานะ TxFault;

3, การตรวจสอบอุณหภูมิตามเวลาจริง, กระแสเครื่องส่งสัญญาณแบบเรียลไทม์และการรับการตรวจสอบการวัดปัจจุบันและการป้องกันกระแสเกิน;ช่วงแรงดันเอาต์พุตอยู่ที่ 2.9V ถึง 3.8Vสามารถปรับแรงดันเอาต์พุตได้อย่างต่อเนื่องเหมาะสำหรับการทดสอบแรงดึงของโมดูล

4 โมดูลฮาร์ดแวร์และซอฟต์แวร์ TxDisable และ Power OnOFF (การสลับไฟฟ้า) ฮาร์ดแวร์และซอฟต์แวร์ควบคุมโดยอิสระโดยพลการ

5. พอร์ต USB รองรับแหล่งจ่ายไฟอิสระ (เมื่อกระแสของโมดูลออปติคอลน้อยกว่า 100mA)

สาม.ข้อควรระวัง:

1. โปรดทราบว่ายังมีอุปกรณ์ด้านล่างและด้านหลังบอร์ด PCBA ดังนั้นไม่ควรวางวัตถุที่เป็นสื่อกระแสไฟฟ้าในการทดสอบการเปิดเครื่องเพื่อหลีกเลี่ยงการลัดวงจรและทำให้บอร์ดไหม้

2 แรงดันไฟฟ้าเข้าปรับเป็น 5V อย่าปรับแรงดันหรือย้อนกลับเพื่อไม่ให้บอร์ดไหม้

3, ทดสอบโมดูล 10G, รองรับสัญญาณความเร็วสูง TX, สายสัญญาณไฟฟ้า RX ต้องรองรับสายสัญญาณความถี่ 18G
