รายละเอียดสินค้า:
|
| ความแม่นยำในการปรับแรงดันเบี่ยงเบน: | 5 มิลลิโวลต์ | ตรวจสอบความถูกต้องของแรงดันไฟฟ้า: | 5 มิลลิโวลต์ |
|---|---|---|---|
| อุณหภูมิในการทำงาน: | -40~85°ซ | ตรวจสอบปัจจุบัน: | 0~2000 มิลลิแอมป์ |
| แรงดันไฟ (แรงดันไฟ DC ภายนอก): | 4~5.5V | โหมดระดับอินพุต/เอาต์พุต: | มช |
| เน้น: | บอร์ดประเมิน SFP 2000mA,บอร์ดประเมิน QSFP28 SFP |
||

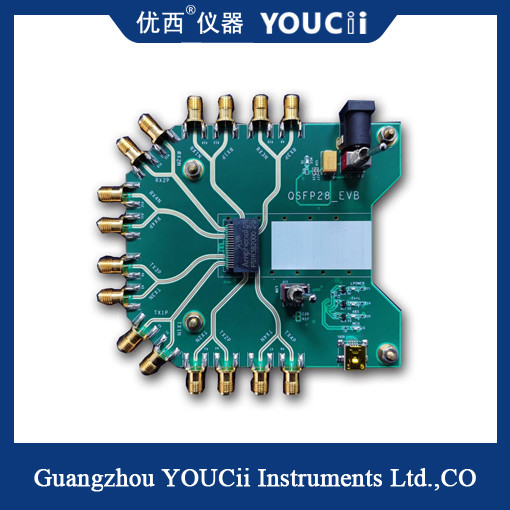

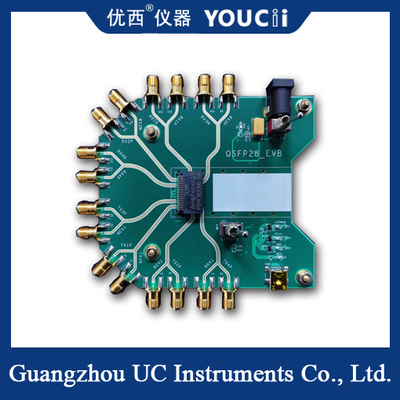

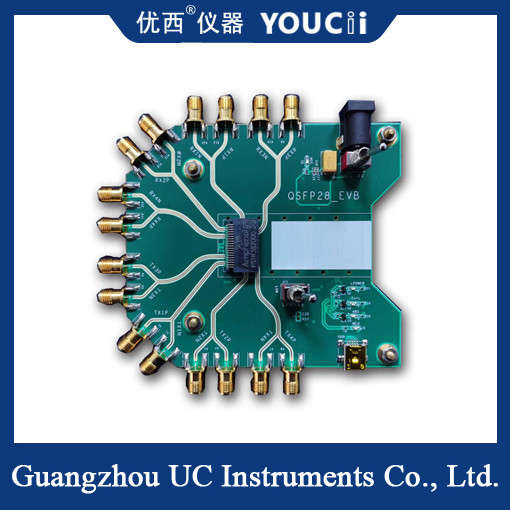

QSFP28 EVB Active Module บอร์ดทดสอบการประเมินประสิทธิภาพ QSFP+
ผลิตภัณฑ์นี้ได้รับการออกแบบมาเพื่อประเมินประสิทธิภาพของโมดูลแอ็คทีฟแบบแพ็คเกจ QSFP+ และ QSFP28 พร้อมช่องสัญญาณอินพุต/เอาต์พุตสี่ช่องในแต่ละสถานีส่งสัญญาณและรับอัตรา NRZ ของเทอร์มินัลเดี่ยวมีตั้งแต่ 10G~32Gbps และอัตราบอด PAM4 มีตั้งแต่ 25GBoud~28GBoudโมดูลที่รองรับ ได้แก่ ผลิตภัณฑ์ NRZ 40G และ 100Gและผลิตภัณฑ์ PAM4 50G, 100G, 200G โดยใช้อุปกรณ์เครื่องวัดความผิดพลาด อุปกรณ์ลดทอนและออสซิลโลสโคป เพื่อประเมินตัวบ่งชี้ประสิทธิภาพการส่งสัญญาณของโมดูลที่ใช้งานอยู่ (เช่น ตัวบ่งชี้ที่เกี่ยวข้องกับภาพดวงตา) ตัวบ่งชี้ประสิทธิภาพการรับสัญญาณ (เช่น ตัวบ่งชี้ความไว) โมดูลอ่านและเขียน ข้อมูล EEPROM เป็นต้น
QSFP28 EVB Active Module บอร์ดทดสอบการประเมินประสิทธิภาพ QSFP+ดัชนีทางเทคนิค
| เลขที่. |
ดัชนี |
มูลค่าสูงสุด |
ค่าต่ำสุด |
หน่วย |
| 1 |
อัตราข้อมูล |
56 | 10.3125 | Gbps |
| 2 |
แรงดันไฟขาออกที่ปรับได้ |
4 | 2.8 | วี |
| 3 |
ความแม่นยำในการปรับแรงดันเบี่ยงเบน |
5 | เอ็มวี | |
| 4 |
ตรวจสอบความถูกต้องของแรงดันไฟฟ้า |
5 | เอ็มวี | |
| 5 |
ตรวจสอบปัจจุบัน |
2543 | 0 | ม |
| 6 |
ตรวจสอบความถูกต้องในปัจจุบัน |
0.1 | ม | |
| 7 |
I2C อัตรา |
400 | 100 | กิโลเฮิรตซ์ |
| 8 |
แรงดันไฟฟ้าของแหล่งจ่ายไฟ (แรงดันไฟฟ้าอินพุต DC ภายนอก) |
5.5 | 4 | วี |
| 9 |
อุณหภูมิในการทำงาน |
85 | -40 | องศาเซลเซียส |
| 10 |
โหมดการสื่อสาร |
USB HID ไม่มีไดรฟ์ |
||
| 11 |
ประเภทอินเทอร์เฟซไฟฟ้า TX,RX |
40GHz 2.92mm ตัวเมีย | ||
| 12 |
โหมดระดับอินพุต/เอาต์พุต |
มช | ||
