รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | คณะกรรมการประเมิน SFP | แบบอย่าง: | U9604 |
|---|---|---|---|
| ยี่ห้อ: | ยูซีไอ | OEM: | มีอยู่ |
| ช่วงอัตรา NRZ ขั้วเดียว: | 10G ถึง 32Gbps | ใช้: | QSFP+ และ QSFP28 |
| เน้น: | คณะกรรมการประเมิน EVB SFP,คณะกรรมการประเมิน QSFP28 SFP |
||
QSFP28 EVB SFP กระดานประเมินผลพร้อมสี่อินพุตและเอาต์พุต 10G ถึง 32Gbps
ผลิตภัณฑ์นี้ได้รับการออกแบบมาเพื่อประเมินประสิทธิภาพของโมดูลแอ็คทีฟแบบแพ็คเกจ QSFP+ และ QSFP28 พร้อมช่องสัญญาณอินพุต/เอาต์พุตสี่ช่องในแต่ละสถานีส่งสัญญาณและรับอัตรา NRZ ของเทอร์มินัลเดี่ยวมีตั้งแต่ 10G~32Gbps และอัตราบอด PAM4 มีตั้งแต่ 25GBoud~28GBoudโมดูลที่รองรับ ได้แก่ ผลิตภัณฑ์ NRZ 40G และ 100Gและผลิตภัณฑ์ PAM4 50G, 100G, 200G โดยใช้อุปกรณ์เครื่องวัดความผิดพลาด อุปกรณ์ลดทอนและออสซิลโลสโคป เพื่อประเมินตัวบ่งชี้ประสิทธิภาพการส่งสัญญาณของโมดูลที่ใช้งานอยู่ (เช่น ตัวบ่งชี้ที่เกี่ยวข้องกับภาพดวงตา) ตัวบ่งชี้ประสิทธิภาพการรับสัญญาณ (เช่น ตัวบ่งชี้ความไว) โมดูลอ่านและเขียน ข้อมูล EEPROM เป็นต้น

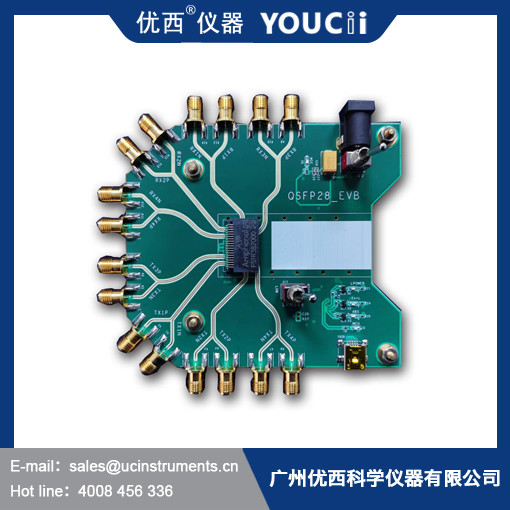

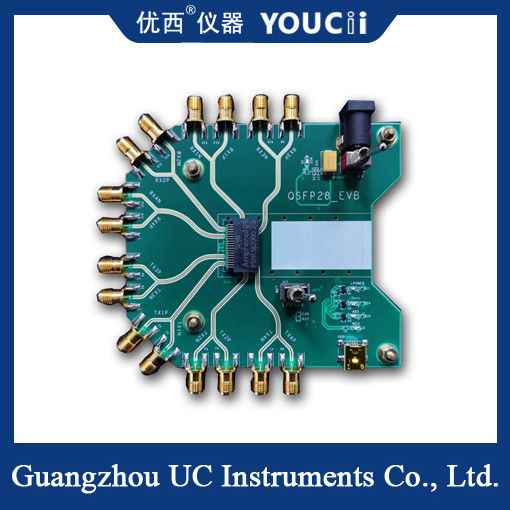

วัตถุจริงแสดงในภาพด้านล่าง:
ผลิตภัณฑ์:
1.อินเทอร์เฟซแพ็คเกจ QSFP + QSFP28 เหมาะสำหรับโมดูลออปติคัล QSFP +, QSFP28, PAM4 50G100G200G
2.สนับสนุนช่วงอัตรา NRZ: 10.3125G~32Gbps.
3.PAM4 baud rate มีตั้งแต่ 25GBd ถึง 28GBd
4.Four-way TX, Four-way RX ประเภทอินเตอร์เฟสไฟฟ้า: 40GHz 2.92mm female, CML level input/output;
5 รองรับการตรวจสอบแบบเรียลไทม์ในปัจจุบันและการป้องกันกระแสเกิน
6, สนับสนุนการทดสอบความเบี่ยงเบนของแรงดันไฟฟ้าของแหล่งจ่ายไฟ, ช่วงแรงดันไฟฟ้าคือ 2.8 ~ 4.V ปรับได้, ตอบสนองความเบี่ยงเบนของโมดูลของการทดสอบแรงดันไฟฟ้าขั้นต่ำ 3.0V และสูงสุด 3.6V ตลอดจนการตรวจสอบแรงดันไฟฟ้าแบบเรียลไทม์, ค่าเริ่มต้น 3.3V เอาต์พุตตามการปรับแรงดันไฟฟ้าขาออกตามเวลาจริงของโมดูลปัจจุบันเพื่อให้แน่ใจว่าแรงดันไฟฟ้าของแหล่งจ่ายไฟภายใต้โหลดที่แตกต่างกันนั้นเสถียรภายในช่วง 10mV
7 รองรับการใช้งานสภาพแวดล้อมอุณหภูมิอุตสาหกรรม
8. อัตรา MCU I2C อยู่ที่ประมาณ 100KHz และข้อมูลจะถูกถ่ายโอนไปยัง I2C ผ่าน MCU เพื่ออ่านและเขียนข้อมูล EEPROM ของโมดูล
9, โหมดการสื่อสาร: USBHID, ไม่มีไดรเวอร์, อ่านและเขียนข้อมูล I2C ไปยังโมดูลและ MCU โดยตรงผ่าน DLL API
ตัวชี้วัดทางเทคนิค
| ตัวเลข | ตัวชี้วัด | ขีดสุด | ขั้นต่ำ | หน่วย |
| 1 | อัตราข้อมูล | 56 | 10.3125 | Gbps |
| 2 | แรงดันไฟขาออกที่ปรับได้ | 4 | 2.8 | วี |
| 3 | ความแม่นยำในการปรับแรงดันเบี่ยงเบน | 5 | เอ็มวี | |
| 4 | ตรวจสอบความถูกต้องของแรงดันไฟฟ้า | 5 | เอ็มวี | |
| 5 | ตรวจสอบปัจจุบัน | 2543 | 0 | ม |
| 6 | ตรวจสอบความถูกต้องในปัจจุบัน | 0.1 | ม | |
| 7 | ไอทูซีประเมิน | 400 | 100 | กิโลเฮิรตซ์ |
| 8 | แรงดันไฟฟ้าของแหล่งจ่ายไฟ (แรงดันไฟฟ้าขาเข้าของแหล่งจ่ายไฟ DC ภายนอก) | 5.5 | 4 | วี |
| 9 | อุณหภูมิในการทำงาน | 85 | -40 | องศาเซลเซียส |
| 10 | โหมดการสื่อสาร | ซ่อน USB,ขับฟรี | ||
| 11 | ประเภทอินเทอร์เฟซไฟฟ้า TX,RX | 40GHz 2.92mm ตัวเมีย | ||
| 12 | โหมดระดับอินพุต/เอาต์พุต | มช | ||
