รายละเอียดสินค้า:
|
| อัตราข้อมูล: | 1.25~56 Gbps | ความแม่นยำในการควบคุมแรงดันไฟฟ้าแรงตึง: | 5 มิลลิโวลต์ |
|---|---|---|---|
| ตรวจสอบความถูกต้องในปัจจุบัน: | 0.1 มิลลิแอมป์ | แรงดันไฟฟ้าของแหล่งจ่ายไฟ: | 4~5.5 โวลต์ |
| อุณหภูมิการทํางาน: | -40~85 องศาเซลเซียส | โหมดการสื่อสาร: | USB HID ไม่มีไดรฟ์ |
| เน้น: | อินเตอร์เฟซการคัดกรอง SFP,โมดูลออปติกส์ SFP Encapsulation Interface |
||
อินเทอร์เฟซการห่อหุ้ม SFP ที่ใช้ได้กับโมดูลออปติคัล SFP อื่นๆ ทั่วไป

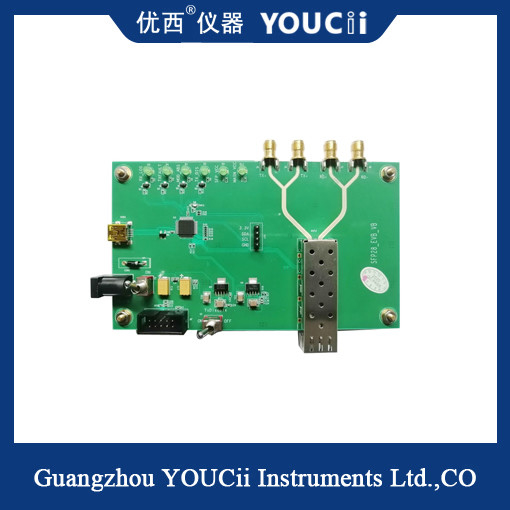

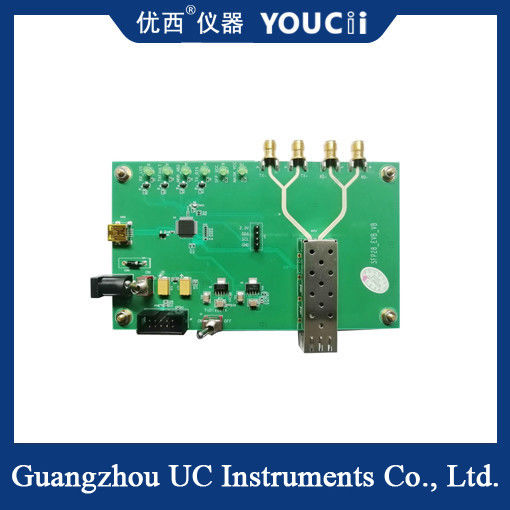

บอร์ดทดสอบ U9603 เป็นอุปกรณ์ทดสอบโมดูลแบบแอคทีฟโดยเฉพาะสำหรับแพ็คเกจ SFP โดยใช้อุปกรณ์ต่างๆ เช่น เครื่องตรวจจับข้อผิดพลาด ตัวลดทอน และออสซิลโลสโคปเพื่อประเมินตัวบ่งชี้ประสิทธิภาพการส่งสัญญาณ (เช่น ตัวบ่งชี้ที่เกี่ยวข้องกับ eye-graph) และตัวบ่งชี้ประสิทธิภาพการรับสัญญาณ (เช่น ตัวบ่งชี้ความไว) ของโมดูลแบบแอคทีฟ นอกจากนี้ยังสามารถอ่านและเขียนข้อมูล EEPROM ของโมดูลได้อีกด้วย
บอร์ดทดสอบ U9603 รองรับอินเทอร์เฟซที่บรรจุใน SFP หลากหลาย รวมถึง SFP, SFP+, SFP28, SFP56 ทั่วไป และอัตราอื่นๆ ตั้งแต่ 1.25Gbps ถึง 56Gbps ประเภทอินเทอร์เฟซไฟฟ้า TX, RX คือ 40GHz 2.92mm female รองรับการตรวจสอบกระแสไฟแบบเรียลไทม์และการป้องกันกระแสเกิน ในเวลาเดียวกัน ยังมีฟังก์ชันการทดสอบการดึงแรงดันไฟฟ้าของแหล่งจ่ายไฟ ช่วงแรงดันไฟฟ้าตั้งแต่ 2.8V ถึง 4.0V ปรับได้ สามารถตอบสนองโมดูลดึงออกจากการทดสอบแรงดันไฟฟ้าขั้นต่ำ 3.0V และสูงสุด 3.6V นอกจากนี้ยังสามารถรองรับการใช้งานในสภาพแวดล้อมอุณหภูมิอุตสาหกรรม และมีฟังก์ชันการอ่านและเขียนข้อมูล MCU I2C ที่อัตราประมาณ 100KHz
ข้อมูลจำเพาะ
| NO. | ดัชนี | สูงสุด | ต่ำสุด | หน่วย |
| 1 | อัตราข้อมูล | 56 | 1.25 | Gbps |
| 2 | แรงดันไฟฟ้าจ่ายไฟออกที่ปรับได้ | 4 | 2.8 | V |
| 3 | ความแม่นยำของการควบคุมแรงดันไฟฟ้า | 5 | mV | |
| 4 | ความแม่นยำในการตรวจสอบแรงดันไฟฟ้า | 5 | mV | |
| 5 | การตรวจสอบกระแสไฟ | 1000 | 0 | mA |
| 6 | ความแม่นยำในการตรวจสอบกระแสไฟ | 0.1 | mA | |
| 7 | อัตรา I2C | 400 | 100 | KHz |
| 8 | แรงดันไฟฟ้าของแหล่งจ่ายไฟ (แรงดันไฟฟ้าอินพุตไฟ DC ภายนอก) | 5.5 | 4 | V |
| 9 | อุณหภูมิในการทำงาน | 85 | -40 | °C |
| 10 | โหมดการสื่อสาร | USB HID, ไม่ต้องใช้ไดรฟ์ | ||
| 11 | ประเภทอินเทอร์เฟซไฟฟ้า TX, RX | 40GHz 2.92mm female | ||
| 12 | ประเภทระดับอินพุต/เอาต์พุต | CML | ||
