รายละเอียดสินค้า:
|
| อัตราข้อมูล: | 25~28GBd | แรงดันไฟขาออกที่ปรับได้: | 2.8~4 โวลต์ |
|---|---|---|---|
| ความแม่นยำในการปรับแรงดันเบี่ยงเบน: | 5 มิลลิโวลต์ | ตรวจสอบปัจจุบัน: | 0~400 มิลลิแอมป์ |
| ตรวจสอบความถูกต้องในปัจจุบัน: | 0.1 มิลลิแอมป์ | I2C อัตรา: | 100~400กิโลเฮิรตซ์ |
| เน้น: | คณะกรรมการประเมิน 4V SFP,คณะกรรมการประเมิน PAM4 SFP |
||
การประเมินประสิทธิภาพ QSFP ของบอร์ดทดสอบโมดูลแอคทีฟ 400G PAM4

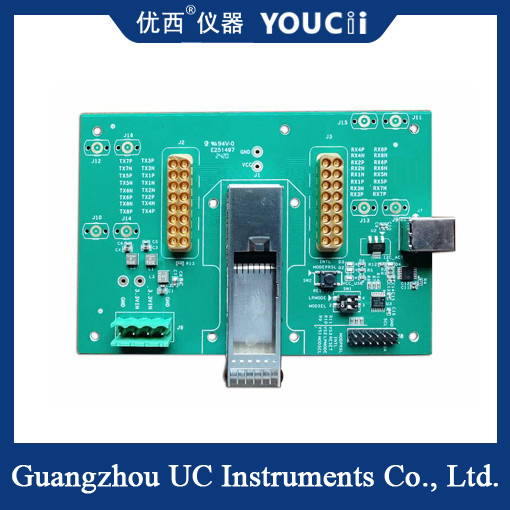

ใช้ตัวเชื่อมต่อแบบโคแอกเซียลเพื่อประเมินประสิทธิภาพของโมดูลแอคทีฟ 400G PAM4 ที่บรรจุใน QSFPDD โดยใช้กลุ่มตัวเชื่อมต่อแบบ Multi-Pin 2x8 ขนาด 40GHz ในแต่ละตำแหน่งการส่งและรับ อัตราการส่งข้อมูล PAM4 อยู่ในช่วง 25GBoud ถึง 28GBoudใช้เครื่องวัดข้อผิดพลาด, ตัวลดทอน, ออสซิลโลสโคป และอุปกรณ์อื่นๆ เพื่อประเมินตัวบ่งชี้ประสิทธิภาพการส่ง (เช่น ตัวบ่งชี้ที่เกี่ยวข้องกับภาพดวงตา), ตัวบ่งชี้ประสิทธิภาพการรับ (เช่น ตัวบ่งชี้ความไว), อ่านและเขียนข้อมูล EEPROM ของโมดูล และอื่นๆวัตถุจริงแสดงอยู่ในภาพด้านล่าง:
การประเมินประสิทธิภาพ EVB QSFP-DD ของบอร์ดทดสอบโมดูลแอคทีฟ 400G PAM4 ดัชนีทางเทคนิค
| เลขที่ |
ตัวชี้ |
ค่าสูงสุด |
ค่าต่ำสุด |
หน่วย |
| 1 |
อัตราข้อมูล |
28 | 25 | GBd |
| 2 |
แรงดันไฟฟ้าจ่ายออกที่ปรับได้ |
4 | 2.8 | V |
| 3 |
ความแม่นยำในการปรับแรงดันไฟฟ้าเบี่ยงเบน |
5 | mV | |
| 4 |
ความแม่นยำในการตรวจสอบแรงดันไฟฟ้า |
5 | mV | |
| 5 |
การตรวจสอบกระแสไฟฟ้า |
4000 | 0 | mA |
| 6 |
ความแม่นยำในการตรวจสอบกระแสไฟฟ้า |
0.1 | mA | |
| 7 |
อัตรา I2C |
400 | 100 | KHz |
| 8 |
แรงดันไฟฟ้าจ่ายไฟ (แรงดันไฟฟ้าอินพุตไฟ DC ภายนอก) |
5.5 | 4 | V |
| 9 |
อุณหภูมิในการทำงาน |
85 | -40 | °C |
| 10 |
โหมดการสื่อสาร |
USB HID, ไม่ต้องใช้ไดรฟ์ |
||
| 11 |
ประเภทอินเทอร์เฟซไฟฟ้า TX, RX |
ตัวเชื่อมต่อ Multi-coaxial 2x8 ขนาด 40GHz | ||
| 12 |
โหมดระดับอินพุต/เอาต์พุต |
CML | ||
| 13 |
การใช้พลังงานสูงสุดที่รองรับ |
25W | ||
คุณสมบัติของผลิตภัณฑ์
1. QSFPDD ห่อหุ้มอินเทอร์เฟซและใช้กับโมดูลออปติคัล QSFPDD 400G PAM4
2. อัตราการส่งข้อมูล PAM4 อยู่ในช่วง 25 GBD ถึง 28 GBD
3. ประเภทอินเทอร์เฟซไฟฟ้า TX, RX: ตัวเชื่อมต่อ Multi-coaxial 2x8 ขนาด 40GHz, ตัวเชื่อมต่อโคแอกเซียลอินพุต-เอาต์พุตระดับ CML
4, รองรับการตรวจสอบกระแสไฟฟ้าแบบเรียลไทม์และการป้องกันกระแสเกิน
5, รองรับการทดสอบความเบี่ยงเบนของแรงดันไฟฟ้าจ่ายไฟ ช่วงแรงดันไฟฟ้าคือ 2.8~4.V ปรับได้ ตรงตามความเบี่ยงเบนของโมดูลของแรงดันไฟฟ้าขั้นต่ำ 3.0V และแรงดันไฟฟ้าสูงสุด 3.6V รวมถึงการตรวจสอบแรงดันไฟฟ้าแบบเรียลไทม์ เอาต์พุตเริ่มต้น 3.3V ตามการปรับแรงดันไฟฟ้าเอาต์พุตแบบเรียลไทม์ของโมดูลปัจจุบัน เพื่อให้แน่ใจว่าแรงดันไฟฟ้าจ่ายไฟภายใต้โหลดที่แตกต่างกันมีความเสถียรภายในช่วง 10mV
6, รองรับการใช้งานในสภาพแวดล้อมอุณหภูมิอุตสาหกรรม
