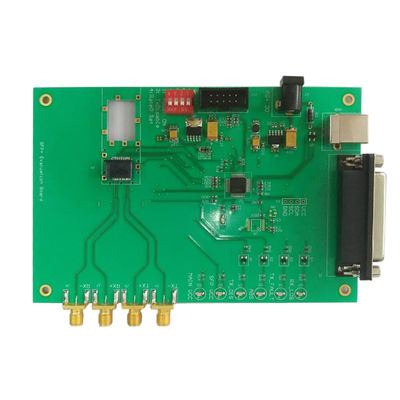

บอร์ดประเมินผล 10G SFP SFP+ แผงวงจรทดสอบ

U9601A 10G SFP+ แผงวงจรทดสอบ

ประเภทกระดานทดสอบ SFP+ และประเภทอินเทอร์เฟซการสื่อสาร:

1. SFP + บอร์ดทดสอบช่องทางเดียวใช้พอร์ตขนานและอินเทอร์เฟซการสื่อสาร USB

2. พอร์ตขนานและอินเทอร์เฟซการสื่อสาร USB สองชนิดเพื่อจำลอง I2C การควบคุมอัตราคือ 100Kbps เข้ากันได้กับโมดูล I2C ความเร็วสูงและต่ำ

สองฟังก์ชั่นบอร์ดทดสอบ SFP +:

1. ฟังก์ชั่นบอร์ดทดสอบ SFP+ ช่องเดียวคือ: เข้ากันได้กับ 11.7g และต่ำกว่าอัตราทั้งหมดของโมดูล

2. พอร์ตขนานและ USB สองอินเทอร์เฟซการสื่อสารเพื่อให้ได้การสื่อสาร I2C;โมดูลควบคุมฮาร์ดแวร์ TxDisable และการตรวจสอบฮาร์ดแวร์ LOS, สถานะ TxFault;

3. การตรวจสอบอุณหภูมิแบบเรียลไทม์, การตรวจสอบการวัดกระแสของเครื่องส่งสัญญาณและเครื่องรับแบบเรียลไทม์และการป้องกันกระแสไฟเกิน;ดึงการควบคุมแรงดันไบอัสเอาต์พุตช่วงแรงดันเอาต์พุตตั้งแต่ 2.9-3.8V เอาต์พุตที่ปรับได้อย่างต่อเนื่องเหมาะสำหรับการทดสอบแรงดันไบอัสดึงโมดูลความแม่นยำและข้อผิดพลาดของแรงดันเอาต์พุตสูงน้อยกว่า 5mV ไม่ได้รับผลกระทบจากขนาดปัจจุบันของโมดูลภายนอกทั้งหมด

4. โมดูลฮาร์ดแวร์และซอฟต์แวร์ TxDisable และ Power OnOFF (สวิตช์ไฟฟ้า) ฮาร์ดแวร์และซอฟต์แวร์ควบคุมโดยอิสระโดยพลการ

5. พอร์ต USB รองรับแหล่งจ่ายไฟอิสระ (เมื่อกระแสของโมดูลออปติคอลน้อยกว่า 100mA)

สาม เรื่องที่ต้องให้ความสนใจ:

1. โปรดทราบว่ายังมีอุปกรณ์ที่อยู่ใต้และด้านหลังบอร์ด PCBA ดังนั้นจึงไม่อนุญาตให้วางวัตถุที่เป็นสื่อกระแสไฟฟ้าในการทดสอบพลังงาน เพื่อไม่ให้ไฟฟ้าลัดวงจรและทำให้บอร์ดไหม้

2. แรงดันไฟฟ้าอินพุตถูกปรับเป็น 5V อย่าปรับแรงดันสูงหรือย้อนกลับเพื่อไม่ให้บอร์ดไหม้

3. เมื่อทดสอบโมดูล 10G สายสัญญาณ TX และ RX ที่รองรับสัญญาณความเร็วสูงจำเป็นต้องใช้สายสัญญาณที่รองรับความถี่ 18G

คำถามที่พบบ่อย
ถาม: บริษัทของคุณเป็นบริษัทการค้าหรือโรงงานหรือไม่?
A: เราเป็น fcatory ในมณฑลกวางตุ้งบริษัท ของเรามีทีมขายการค้าต่างประเทศมืออาชีพและทีมสนับสนุนด้านเทคนิคที่มีประสบการณ์เราเป็นซัพพลายเออร์สำหรับแหล่งกำเนิดแสง, เครื่องวัดพลังงานแสง, ตัวลดทอนแสง, สวิตช์ออปติคัลและ BERT, DCA, CDR
ถาม: ระยะเวลาราคาคืออะไร?
A: FOB เซินเจิ้น
ถาม: เวลารับประกันคืออะไร
ตอบ: 12 เดือนหลังจากวันที่จัดส่ง
ถาม: วิธีการสั่งซื้อ
A: คุยกับเจ้าหน้าที่บริการ ยืนยันรายละเอียดเครื่อง แล้วจึงสั่งซื้อ
