รายละเอียดสินค้า:
|
| ช่วงพลังงาน: | +5 ~ -85dBm , +25 ~ -65dBm | ช่วงไดนามิก: | 32/30dB |
|---|---|---|---|
| ส่งคืนการสูญเสีย: | > 40 เดซิเบล | การสูญเสียการแทรก: | < 1.0 เดซิเบล |
| ขั้วต่อแสง: | เอฟซี/พีซี / เอฟซี/เอพีซี | ช่วงอัตราข้อมูล: | 25~32ก |
| ประเภทอุปกรณ์: | อินก่าแอส | ||
| เน้น: | เครื่องวัดแสงระยะเวลา,อุปกรณ์บํารุงรักษาเส้นไฟฟ้า OTDR,otdr ออปติก แดมเนนเวลารีฟเลคเทอมเมตร |
||

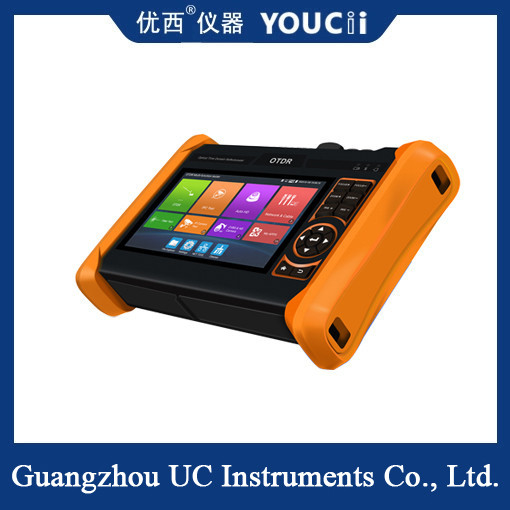

OTDR Optical Time Domain Reflectometer เครื่องมือบํารุงรักษาไฟเบอร์ออปติก
OTDR เป็นเครื่องมือสําหรับการเข้าใจความเหมือนกัน, ความบกพร่อง, การหัก, การเชื่อมต่อต่อและคุณสมบัติอื่น ๆ ของไฟเบอร์ออปติก ผ่านการวิเคราะห์เส้นโค้งการวัดมันใช้ในการวัดความอ่อนแอของไฟเบอร์ออปติก, การลดความหนาแน่นของสายเชื่อมและการหาความผิดพลาด, และดูการกระจายความสูญเสียตามความยาวของไฟเบอร์ออฟติก, มันเป็นเครื่องมือที่จําเป็นในการก่อสร้าง,การบํารุงรักษาและติดตามไฟเบอร์ออปติก.
การเชื่อมต่อไฟเบอร์
เชื่อมต่อไฟเบอร์กับอินเตอร์เฟซออปติกด้านบนของ OTDR ใช้เครื่องเชื่อมออปติก FC-PC
คําเตือน:เมื่อใช้ OTDR ในการวัดไฟเบอร์ออฟติกส์ แสงทํางานในไฟเบอร์ออฟติกส์ที่วัดไม่สามารถมีอยู่ หรือเครื่องมือจะเสียหาย
การทดสอบ OTDR อัตโนมัติ
Auto OTDR ตามปกติ คลิก ลง OTDR test หรือเลือกความยาวคลื่น, ความกว้าง Pulse และระยะเวลาการวัดใน Quick Setup เพื่อเริ่มการทดสอบ
| รายละเอียดเทคนิค OTDR | ||||||||
| ความยาวคลื่น (nm)ไม่ต้องเลือก * | 1310/1550 | 1610 | ||||||
| ระยะไดนามิก ((dB)2 ปรับปรุง | 28/26 | 30/28 | 32/30 | 34/34 | 28 | 30 | 32 | 34 |
| ความกว้างของแรงกระแทก (ns) | 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 | |||||||
| ระยะทดสอบ | ≤ 150 Km | |||||||
| โซนตาบอดเหตุการณ์ (m)3 | ≤2m | |||||||
| พื้นที่ตาบอดการลดความเข้มข้น (m)3 | ≤ 10m | |||||||
| ความเป็นเส้นตรง (dB/dB) | ± 0.05 dB/dB | |||||||
| ขั้นต่ําการสูญเสีย (dB) | 0.05 | |||||||
| อัตราความละเอียดของความสูญเสีย (dB) | 0.01 | |||||||
| ความละเอียดระยะทางขั้นต่ํา | 0.05 | |||||||
| สถานที่เก็บตัวอย่าง ((K) | 32-128 | |||||||
| ความไม่แน่นอนของระยะทาง (m) | ±(1 m + 5 × 10- 5× ระยะทาง + ระยะเวลาในการเก็บตัวอย่าง) | |||||||
| ระยะทาง (km) | 0.5,1,2,5,10,25,50,100,200 | |||||||
| ระยะเวลาการอัพเดทแบบจริง | 1s | |||||||
| รูปแบบไฟล์ | สูตรมาตรฐาน SOR/PDF/EXCEL | |||||||
| ระยะเวลาในการวัด | 5 วินาที, 10 วินาที, 15 วินาที, 30 วินาที, 1 นาที, 2 นาที, และ 3 นาทีสามารถเลือก | |||||||
| การเก็บรักษา | การ์ด FLASH (EMMC) 8G + TF | |||||||
| ประเภทอินเตอร์เฟซ | SC-PC | |||||||
|
ความเห็น: 1รายละเอียดทางเทคนิคอธิบายผลงานที่มั่นคงของเครื่องมือเมื่อใช้เครื่องเชื่อมแบบ PC แบบปกติในการวัดโดยไม่พิจารณาความไม่แน่นอนที่เกิดจากความสับสนของไฟเบอร์ออปติก. 2ระยะไดนามิกคือข้อมูลที่วัดภายใต้สภาพของความกว้างแรงกระแทกสูงสุดและ 3 นาทีของเวลาเฉลี่ย ระยะไดนามิกคือข้อมูลที่วัดภายใต้สภาพของ 200km / 2000ns / 3 นาที 3สภาพการวัดบริเวณเขตตาบอด: เหตุการณ์การสะท้อนในระยะ 5 กิโลเมตร ความแรงการสะท้อน 45dB วัดโดยความกว้างของแรงกระแทกขั้นต่ํา |
||||||||
หมายเหตุ: หมายเหตุหมายถึงฟังก์ชันสามารถปรับแต่งได้!ข้อมูลด้านบนมีเพียงเพื่ออ้างอิงและการเปลี่ยนแปลงใด ๆ ของพวกเขาจะไม่ได้รับการแจ้งล่วงหน้าติดต่อเรา
