รายละเอียดสินค้า:
|
| สี: | สีฟ้า | ลิเนียริตี้ (dB/dB): | ±0.05 |
|---|---|---|---|
| อีเวนต์เดดโซน（ม.）3: | ≤0.8m | เอทีที เดดโซน（ม.）3: | ≤1.2ม |
| ขนาดหน้าจอ: | 5.6 นิ้ว,640*480 | ความละเอียดการสูญเสีย (dB): | 0.001 |
| ความละเอียดในการสุ่มตัวอย่าง (ม.): | 0.125 ถึง 8 | จุดตัวอย่าง: | 32k |
| เน้น: | OTDR Optical Time Domain Reflectometer,เครื่องทดสอบไฟเบอร์ออปติก 1550nm,1310nm Optical Time Domain Reflectometer |
||

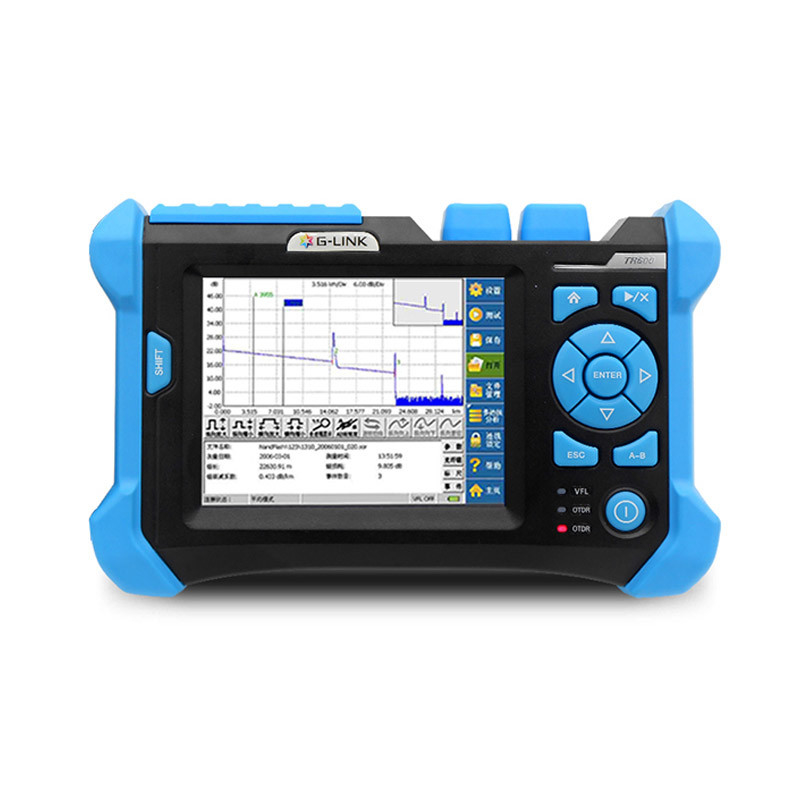

TR600-SV20A Optical Time Domain Reflectometer เครื่องทดสอบใยแก้วนำแสง OTDR
ข้อกำหนดทางเทคนิค:
| ความยาวคลื่น (นาโนเมตร) | 850/1300 | 1310/1550 | 1310/1490/1550 | 1625 | |||||||
| ช่วงไดนามิก (dB)2 | 21/19 | 35/33 | 38/36 | 40/38 | 32/30/30 | 344 | 365 | ||||
| ความกว้างของพัลส์ (ns) | 5,20,40,80,160,320,640,1280 | 5,20,40,80,160,320,640,1280,2560,5120,10240,20480 | |||||||||
| พื้นที่ตาบอดเหตุการณ์ (ม.)3 | 2 ม | 2 ม | |||||||||
| การลดทอนพื้นที่ตาบอด (ม.)3 | 9 ม | 9 ม | |||||||||
| ความเป็นเชิงเส้น (dB/dB) | ±0.05 เดซิเบล/เดซิเบล | ||||||||||
| เกณฑ์การสูญเสีย (dB) | 0.05 | ||||||||||
| ความละเอียดการสูญเสีย (dB) | 0.01 | ||||||||||
| ความละเอียดในการสุ่มตัวอย่าง (ม.) | 0.125 ถึง 8 | ||||||||||
| จุดสุ่มตัวอย่าง | 32K | ||||||||||
| ความไม่แน่นอนของระยะทาง (ม.) | ±(1 ม. + ระยะทาง 5×10-5× + ช่วงเวลาสุ่มตัวอย่าง) | ||||||||||
| ระยะทาง (กม.) | 0.3 ถึง 200 | ||||||||||
| ระยะเวลารีเฟรชตามเวลาจริงโดยทั่วไป | 0.2 | ||||||||||
| ติดตามความจุ | การ์ด SD (2G),＞ มาตรา 1,000 | ||||||||||
| วัดความยาว | ผู้ใช้กำหนด 5 วินาที 10 วินาที 15 วินาที 30 วินาที 1 นาที 2 นาที 3 นาทีเป็นตัวเลือก | ||||||||||
| ข้อกำหนดทั่วไป | ประเภทอินเทอร์เฟซ | ||||||||||

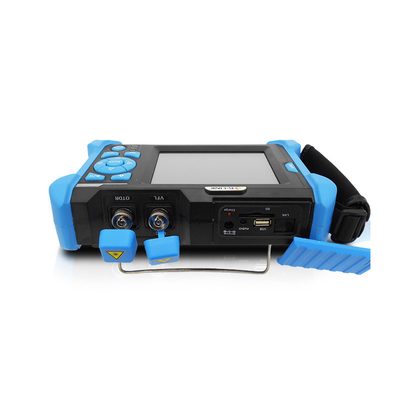

| ขนาด (สูง×กว้าง×ลึก) | 150×235×66 | อินเทอร์เฟซแบบออปติคัล | FC/UPC (พีซี, APC ตัวเลือก) | ||||||||
| น้ำหนักของ | 1.5กก | อินเทอร์เฟซข้อมูล | อินเทอร์เฟซ USB, อินเทอร์เฟซการ์ด SD | ||||||||
| อุณหภูมิ | อุณหภูมิในการทำงาน -10 ℃ ถึง 50 ℃ | ||||||||||
| อุณหภูมิในการจัดเก็บ -40 ℃ ถึง 70 ℃ | ตำแหน่งความผิดภาพ VFL | ||||||||||
| ความชื้นสัมพัทธ์ | 0% ถึง 95% (การควบแน่น) | ความยาวคลื่น | 650นาโนเมตร | ||||||||
| แหล่งจ่ายไฟ | แบตเตอรี่ลิเธียมเวลาทำงานต่อเนื่อง ≥8 ชม | กำลังขับ (dBm) | ≥-3 | ||||||||
| ระยะเวลารับประกัน | 12 เดือน | ทดสอบระยะทางสูงสุด | 5 กม | ||||||||
|
หมายเหตุ: 1. ข้อกำหนดทางเทคนิคอธิบายถึงประสิทธิภาพที่รับประกันของเครื่องมือเมื่อวัดด้วยตัวเชื่อมต่อ PC ทั่วไป ไม่พิจารณาความไม่แน่นอนที่เกิดจากดัชนีหักเหของแสง |
|||||||||||

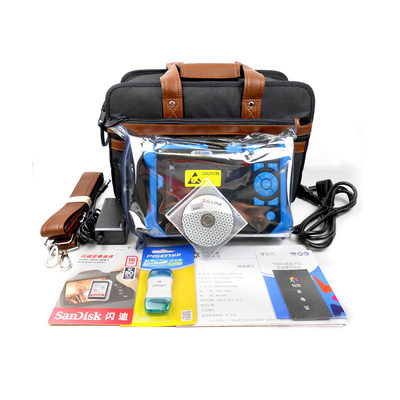

การกำหนดค่า:
1. TR600 SV20A โฮสต์ตัวสะท้อนโดเมนเวลาออปติคัล + FC, อะแดปเตอร์ SC
2. ซอฟต์แวร์วิเคราะห์เส้นโค้ง + คู่มือ
3. อะแดปเตอร์ไฟฟ้า
4. การ์ด SD + เครื่องอ่านการ์ด
5. กระเป๋าถือ
รายละเอียดสินค้า:
● แอปพลิเคชันทดสอบใยแก้วนำแสงที่ครอบคลุม ให้เลือกหลายความยาวคลื่น:
โหมดเดี่ยว: 1310/1490/1550/1625nm (พร้อมฟิลเตอร์) สูงสุด40dB
หลายโหมด: 850/1300nm, 18/22dB
● โหมดการวัดอัตโนมัติ: เพียงเลือกความยาวคลื่นที่จะวัด จากนั้น TR600 จะจัดการส่วนที่เหลือ รวมถึงการตั้งค่าเงื่อนไขการวัดโดยอัตโนมัติ ดำเนินการวัด การค้นหาเหตุการณ์ และการบันทึกข้อมูลอัตโนมัติ
● สามารถรับรู้การตั้งชื่ออัตโนมัติและการจัดเก็บไฟล์การวัดโดยอัตโนมัติ ซึ่งทำให้ขั้นตอนการดำเนินงานของผู้ปฏิบัติงานง่ายขึ้น
● โหมดการวัดหลายความยาวคลื่นพร้อมการสลับความยาวคลื่นอัตโนมัติ: ในการตั้งค่าพารามิเตอร์ คุณสามารถเลือกหลายความยาวคลื่นพร้อมกันและคลิกการวัดเพื่อดำเนินการในโหมดการวัดหลายความยาวคลื่น คุณสามารถดูสถานะการลดทอนของใยแก้วนำแสงเดียวกันที่ความยาวคลื่นต่างกันเพื่อวิเคราะห์แสงที่วัดได้ดีขึ้น
● โหมดฟังก์ชันการตรึงการติดตามสำหรับการเปรียบเทียบกับรูปคลื่นอ้างอิง: ผู้ใช้สามารถใช้ฟังก์ชันนี้เพื่อแก้ไขการติดตามและแสดงการติดตามแบบเรียลไทม์หรือการติดตามที่วัดโดยเฉลี่ยอีกครั้งบนหน้าจอเดียวกันเทมเพลตผลลัพธ์มีประโยชน์สำหรับการติดตั้งไฟเบอร์แบบมัลติคอร์หรือสำหรับการตรวจสอบไฟเบอร์ที่เสื่อมสภาพในเครือข่ายไฟเบอร์ที่ติดตั้งไว้
● โหมดฟังก์ชัน "การวิเคราะห์หลายความยาวคลื่น" การเปรียบเทียบการติดตามแบบหลายรายการ: ในโหมด "การวิเคราะห์หลายความยาวคลื่น" สามารถบรรลุฟังก์ชันการวิเคราะห์การแสดงการเปรียบเทียบไฟล์การติดตามใดๆ
●สามารถใช้พื้นที่ตาบอดเหตุการณ์สั้น TR600 สำหรับการติดตั้งสายเคเบิลออปติกในกระบวนการของสำนักงานหรือไคลเอนต์สองเหตุการณ์ที่อยู่ติดกันเพื่อทำการวัดพื้นที่ตาบอดเหตุการณ์สามารถเข้าถึง 1.5 เมตร
● เครื่องมือตรวจสอบความถูกต้องและแก้ไขปัญหา LAN/WAN/FTTx ในอุดมคติที่ให้การทดสอบออนไลน์ FTTx และระบุตัวแยกและปลายไฟเบอร์
● อินเตอร์เฟซระหว่างคนกับเครื่องจักรที่มีประสิทธิภาพ การออกแบบหน้าจอสัมผัส ใช้งานง่าย ใช้งานง่าย พกพาสะดวก
● การออกแบบแหล่งจ่ายไฟที่ปรับให้เหมาะสม: แบตเตอรี่ลิเธียมแบบชาร์จไฟความจุสูงในตัว, เวลาสแตนด์บายมากกว่า 8 ชั่วโมง
●รูปแบบไฟล์ Bellcore (.SOR) ที่เก็บข้อมูลการติดตามมากกว่า 10,000 รายการ
●ใบรับรอง CE, FCC, IS09001
● การตรวจจับแสงสื่อสาร: สามารถป้องกันเครื่องมือทดสอบและอุปกรณ์สื่อสารได้อย่างมีประสิทธิภาพ
● การตรวจจับสถานะการเชื่อมต่อ: เพื่อให้เข้าใจสถานะการเชื่อมต่อของหัวการเชื่อมต่อได้ทันท่วงที เพื่อให้ผู้ปฏิบัติงานสามารถวัดผลในสภาพแวดล้อมที่ดีที่สุด
● การสลับโหมดการวัดที่ยืดหยุ่น: โหมดการวัดตามเวลาจริงและโหมดการวัดเฉลี่ยสามารถสลับได้โดยใช้ปุ่มลัด
ซอฟต์แวร์พีซี G-link OTDR TracesManager:
● สามารถเรียกดูและวิเคราะห์ไฟล์การติดตามการทดสอบ
● แสดงร่องรอยการวัด รายการเหตุการณ์ พารามิเตอร์การวัด ผลการวัด และข้อมูลอื่นๆ
● ง่ายต่อการแก้ไขแบทช์ ฟังก์ชันการพิมพ์แบทช์
● ซอฟต์แวร์ที่ใช้ Windows PC สามารถวิเคราะห์/แก้ไขร่องรอยการทดสอบบนพีซี และสร้างรายงานการทดสอบรูปแบบต่างๆ ตามความต้องการของผู้ใช้
● ให้โหมดการพิมพ์ที่ยืดหยุ่น: โหมดการพิมพ์ร่องรอยเดียวแบบหน้าเดียว, โหมดการพิมพ์แบบชุด, โหมดการพิมพ์หลายหน้าเดียว, โหมดการพิมพ์แบบแสดงรูปคลื่นหลายรูปให้ตัวเลือกส่วนบุคคลสำหรับตัวเลือกการพิมพ์และการตั้งค่าหน้า
● ฟังก์ชันเปรียบเทียบความแตกต่างของรูปคลื่น: ในหน้าต่างรูปคลื่น สามารถเปิดรูปคลื่นหลายรูปในหน้าต่างเดียวกันในเวลาเดียวกัน และความแตกต่างระหว่างรูปคลื่นสามารถแสดงได้ในหน้าต่างเดียวกัน เพื่อให้ง่ายต่อการเปรียบเทียบการเปลี่ยนแปลงพารามิเตอร์ที่เกิดจาก เหตุผลเช่นอายุของเส้นใย
● หน้าจออินเทอร์เฟซทั้งหมดใช้งานง่ายมาก ใช้งานง่าย ไม่จำเป็นต้องใช้คู่มือเพื่อเริ่มต้นใช้งาน
คำถามที่พบบ่อย
ถาม: คุณเป็นผู้ผลิตโรงงานหรือไม่
ตอบ: ใช่ เราเป็นผู้ผลิตที่มีประสบการณ์ 13 ปีในอุตสาหกรรมนี้และจัดหาผลิตภัณฑ์คุณภาพดีมากมาย
ถาม: ตลาดหลักของคุณอยู่ที่ไหน
A: เอเชีย ยุโรป อเมริกา ตะวันออกกลาง แอฟริกา และประเทศและภูมิภาคอื่น ๆ
ถาม: ปริมาณการสั่งซื้อขั้นต่ำของคุณ (MOQ) คืออะไร?
ตอบ: ตามนโยบายมาตรฐาน เรายอมรับขั้นต่ำ 1 ชุด และมีสินค้าผสม แต่ก็ยังต้องยืนยันกับการขายของเราตามสายผลิตภัณฑ์ที่แตกต่างกัน
ถาม: ฉันสามารถปรับแต่งขนาดและสีของเคสได้หรือไม่?
ก. ใช่.เราสามารถพูดคุยได้
ถาม: ฉันสามารถซื้อตัวอย่างก่อนคำสั่งซื้อหลักได้หรือไม่ค่าตัวอย่างสามารถขอคืนได้หรือไม่?
ตอบ: ได้ ควรชำระค่าตัวอย่างและค่าธรรมเนียมการจัดส่งล่วงหน้า
ถาม: ระยะเวลาในการผลิตนานแค่ไหน?
A: 5 วันสำหรับสินค้าสต็อก สินค้าต่าง ๆ มีเวลาจัดส่งแตกต่างกัน ตามสถานการณ์จริง
