รายละเอียดสินค้า:
|
| โมดูลอย่างง่าย: | 1310/1550นาโนเมตร | เอสเอ็นอาร์: | ≥25dB |
|---|---|---|---|
| ขนาดหน้าจอ: | 5.6 | ช่วงอัตราข้อมูล: | 25~32ก |
| ทดสอบระยะทาง: | 50 กิโลเมตร | ประเภท: | มือถือ |
| การขยายขนาด: | 224 ครั้ง | ||
| เน้น: | เครื่องมือการก่อสร้าง OTDR,เครื่องทดสอบ OTDR หลายฟังก์ชัน,อุปกรณ์สร้างเส้นใย OTDR |
||

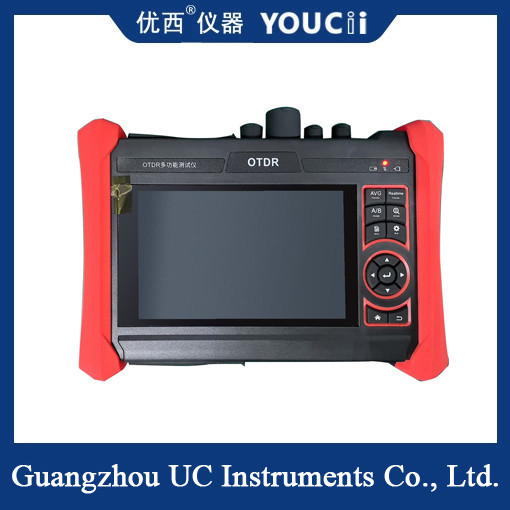

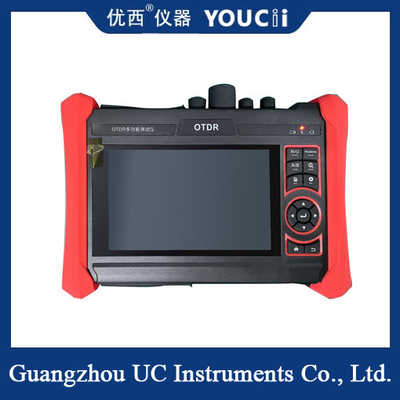

OTDR Multifunctional Tester อุปกรณ์การสร้างไฟเบอร์ออปติก
OTDR เป็นเครื่องมือสําหรับการเข้าใจความเหมือนกัน, ความบกพร่อง, การหัก, การเชื่อมต่อต่อและคุณสมบัติอื่น ๆ ของไฟเบอร์ออปติก ผ่านการวิเคราะห์เส้นโค้งการวัดมันใช้ในการวัดความอ่อนแอของไฟเบอร์ออปติก, การลดความหนาแน่นของสายเชื่อมและการหาความผิดพลาด, และดูการกระจายความสูญเสียตามความยาวของไฟเบอร์ออฟติก, มันเป็นเครื่องมือที่จําเป็นในการก่อสร้าง,การบํารุงรักษาและติดตามไฟเบอร์ออปติก.
| รายละเอียดเทคนิค OTDR | ||||||||
| ความยาวคลื่น (nm)ไม่ต้องเลือก * | 1310/1550 | 1610 | ||||||
| ระยะไดนามิก ((dB)2 ปรับปรุง | 28/26 | 30/28 | 32/30 | 34/34 | 28 | 30 | 32 | 34 |
| ความกว้างของแรงกระแทก (ns) | 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 | |||||||
| ระยะทดสอบ | ≤ 150 Km | |||||||
| โซนตาบอดเหตุการณ์ (m)3 | ≤2m | |||||||
| พื้นที่ตาบอดการลดความเข้มข้น (m)3 | ≤ 10m | |||||||
| ความเป็นเส้นตรง (dB/dB) | ± 0.05 dB/dB | |||||||
| ขั้นต่ําการสูญเสีย (dB) | 0.05 | |||||||
| อัตราความละเอียดของความสูญเสีย (dB) | 0.01 | |||||||
| ความละเอียดระยะทางขั้นต่ํา | 0.05 | |||||||
| สถานที่เก็บตัวอย่าง ((K) | 32-128 | |||||||
| ความไม่แน่นอนของระยะทาง (m) | ±(1 m + 5 × 10- 5× ระยะทาง + ระยะเวลาในการเก็บตัวอย่าง) | |||||||
| ระยะทาง (km) | 0.5,1,2,5,10,25,50,100,200 | |||||||
| ระยะเวลาการอัพเดทแบบจริง | 1s | |||||||
| รูปแบบไฟล์ | สูตรมาตรฐาน SOR/PDF/EXCEL | |||||||
| ระยะเวลาในการวัด | 5 วินาที, 10 วินาที, 15 วินาที, 30 วินาที, 1 นาที, 2 นาที, และ 3 นาทีสามารถเลือก | |||||||
| การเก็บรักษา | การ์ด FLASH (EMMC) 8G + TF | |||||||
| ประเภทอินเตอร์เฟซ | SC-PC | |||||||
|
ความเห็น: 1รายละเอียดทางเทคนิคอธิบายผลงานที่มั่นคงของเครื่องมือเมื่อใช้เครื่องเชื่อมแบบ PC แบบปกติในการวัดโดยไม่พิจารณาความไม่แน่นอนที่เกิดจากความสับสนของไฟเบอร์ออปติก. 2ระยะไดนามิกคือข้อมูลที่วัดภายใต้สภาพของความกว้างแรงกระแทกสูงสุดและ 3 นาทีของเวลาเฉลี่ย ระยะไดนามิกคือข้อมูลที่วัดภายใต้สภาพของ 200km / 2000ns / 3 นาที 3สภาพการวัดบริเวณเขตตาบอด: เหตุการณ์การสะท้อนในระยะ 5 กิโลเมตร ความแรงการสะท้อน 45dB วัดโดยความกว้างของแรงกระแทกขั้นต่ํา |
||||||||
| รายละเอียด | |||
| ขนาดและการแสดง | 5จอสัมผัส IPS ขนาด.4 นิ้ว ความละเอียด 1920*1152 | ||
| Port เครือข่าย | 10/100/1000M อัตโนมัติปรับ | ||
| WIFI | สร้างใน 2.4G WIFI ความเร็ว 150M แสดงภาพกล้องไร้สาย | ||
| การทดสอบ H.265 แบบหลัก | H.265 & H.264 IP, การแสดงวิดีโอ 4K ผ่านกระแสหลัก | ||
| การทดสอบกล้อง IP | การสนับสนุน 500 แบรนด์ IP Camera Test | ||
| การค้นพบ IP | อัตโนมัติสแกนที่อยู่ IP ของส่วนของเครือข่ายทั้งหมด | ||
| การทดสอบกล้อง coaxial HD | TVI 5.0/ CVI 4.0/ AHD 4.0 การทดสอบกล้อง, UTC การควบคุมและเรียกเมนู OSD* ไม่จําเป็น | ||
| การทดสอบกล้อง CVBS | 1 ช่อง BNC input & 1 ช่อง BNC looped output, NTSC/PAL (Auto)ปรับตัว)* ไม่จําเป็น | ||
| ภาพขยายขนาด | 4x zoom, ขยายภาพ, ถ่ายฉากจอ, เก็บ, ดูและบันทึกและเล่น | ||
| การทดสอบ TDR ของเคเบิล RJ45 | สายทดสอบs ความยาว, การทดสอบสูงสุดถึง 600 เมตร | ||
| ทางเข้า HDMI | การเข้า HDMI 4K 60FPS*ไม่จําเป็น | ||
| การเข้า VGA | รองรับการเข้า VGA*ไม่จําเป็น | ||
| พลังงานออก | 48V PoE / 24V2A / 12V 3A / 5V 2A การออกกําลัง | ||
| การทดสอบเคเบิล UTP | ทดสอบสถานะการเชื่อมต่อเคเบิล UTP และแสดงภาพบนจอ อ่านเลขบนจอ พบจุดผิดพลาดปลายใกล้, กลางปลายและปลายไกลของ RJ45 เครื่องเชื่อมเคเบิล, ยังสามารถทดสอบเคเบิลโล่ | ||
| มอนิเตอร์ข้อมูล | จับและวิเคราะห์ข้อมูลคําสั่งจากอุปกรณ์ควบคุม, ยังสามารถส่ง hexadecimal | ||
| การทดสอบเครือข่าย | เส้นทางการติดตาม คอยติดตามลิงค์ เซอร์เวอร์ DHCP การส่องพอร์ต การทดสอบพิง | ||
| เครื่องติดตามเคเบิลดิจิตอล | ค้นหาสาย BNC,สายเครือข่าย และสายโทรศัพท์ จากสายอาหาร | ||
| อิเล็กทรอสโกป | ระยะความดัน | AC12-1000V | |
| ความถี่ | 50/60Hz | ||
| ประเภทสัญญาณเตือน | เสียงและแสง ระเบิดคู่ | ||
| ระดับ | ปริมาณไฟฟ้าที่ใช้ได้ | ||
| การทดสอบความดัน PoE | การวัดสวิตช์ POE หรือความแรงกดไฟฟ้า PSE และสถานะการเชื่อมต่อสายเคเบิล | ||
| เครื่องหาความผิดพลาดทางสายตา | เครื่องตรวจหาความผิดพลาดทางสายตา 10mW กับความยาวคลื่น 650nm ส่งแหล่งเลเซอร์สีแดงเพื่อทดสอบการบิดและการแตกของเส้นใยหลายโหมดและโหมดเดียว ระยะทดสอบ 8KM | ||
| เครื่องวัดพลังงานทางแสง | ความยาวคลื่น:1625,1550nm,1490nm,1310nm,1300nm,850nm ระยะการวัด,-70 + 10 dBm สําหรับการทดสอบพลังงานแสงและการวัดความสูญเสียของสายไฟเบอร์ | ||
| พลัง | |||
| พลังงานไฟฟ้าภายนอก | DC 12V ((2A) | ||
| แบตเตอรี่ | แบตเตอรี่ Li-ion ขนาด 7.4V 5200mA | ||
| เครื่องชาร์จใหม่ | หลังจากชาร์จ 2.5 ชั่วโมง เวลาทํางานปกติ 11 ชั่วโมง | ||
| ปริมาตร | |||
| การตั้งค่าการทํางาน | เมนู OSD เลือกภาษาที่คุณต้องการ: อังกฤษ, โปรตุเกส, เกาหลี, รัสเซีย, อิตาลี, ฝรั่งเศส, โปแลนด์, สเปน, ญี่ปุ่น, ตุรกี, Deutsch, เซอร์เบีย, เช็ก, เวียดนาม เป็นต้น | ||
| ปิดอัตโนมัติ | 5-30 (นาที) | ||
| สภาพแวดล้อมการทํางาน | |||
| อุณหภูมิการทํางาน | -10°C---+50°C | ||
| ความชื้นในการทํางาน | 30% - 90% | ||
| ขนาด/น้ําหนัก | 264mm x 182mm x 43mm / 1Kg | ||
รายการบรรจุ
