รายละเอียดสินค้า:
|
| ช่วงอัตราข้อมูล: | 25~32ก | ช่วงความยาวคลื่น: | 1250~1650นาโนเมตร |
|---|---|---|---|
| ช่วงอินพุตออปติคัล: | +5 ~ -15dBm | อัตราส่วนการแบ่งความถี่ออกของการฟื้นฟูนาฬิกา: | 2/8/32/40 |
| อุณหภูมิการทํางาน: | 10~70℃ | กระวนกระวายใจเอาต์พุตนาฬิกาแบบสุ่ม: | 300-800fs |
| ความดันไฟฟ้า (ความดันไฟเข้าภายนอก): | 4~5.5V | ||
| เน้น: | อุปกรณ์รีคอมพิวเตอร์นาฬิกา,32G Baud Clock Recovery Instrument เครื่องมือการฟื้นฟูเวลา,อุปกรณ์ฟื้นฟูนาฬิกาความยาวคลื่น 1650nm |
||

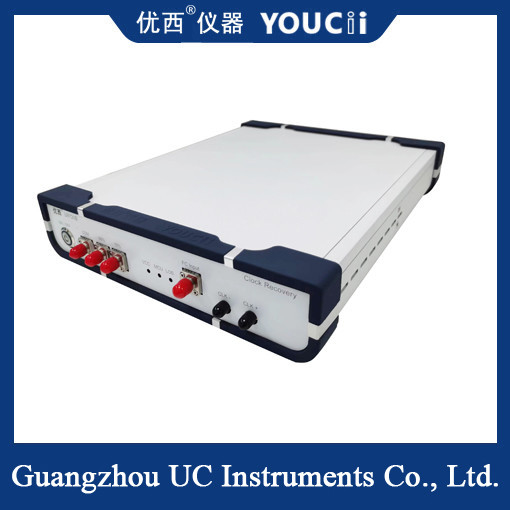

อัมพลิทูด์อัมพลิทูด์โมดูเลชั่น 4 25~32GBaud เครื่องตรวจสอบนาฬิกา
อุปกรณ์ PAM4 25G Clock Recovery เป็นอุปกรณ์การฟื้นฟูนาฬิกาข้อมูลที่มีประสิทธิภาพสูงที่ออกแบบโดยเฉพาะเพื่อการสกัดและฟื้นฟูสัญญาณนาฬิกา 25Gbps จากสัญญาณ PAM4 (Pulse Amplitude Modulation 4)
หน้าที่หลัก
ฟังก์ชันหลักของเครื่องมือการฟื้นฟูนาฬิกา PAM4 25G คือการสกัดและฟื้นฟูสัญญาณนาฬิกาและสัญญาณข้อมูลที่สมองจากสัญญาณแสงหรือไฟฟ้า PAM4 ที่ได้รับมันสนับสนุนการส่งข้อมูลความเร็วสูง และให้ผลงานการฟื้นฟูนาฬิกาที่มั่นคงในสภาพแวดล้อมสัญญาณที่ซับซ้อน.
ลักษณะทางเทคนิค
ความกว้างของแบนด์เบดสูง: สามารถจัดการอัตราการส่งข้อมูลถึง 25Gbps เพื่อตอบสนองความต้องการของระบบสื่อสารความเร็วสูงที่ทันสมัย
ความกว้างของสเปคตรอลสูง: มีช่วงสเปคตรอลที่กว้าง สามารถจัดการกับส่วนประกอบความถี่ที่แตกต่างกันของสัญญาณ
ผลประกอบการที่ปรับตัว: สามารถปรับตัวได้โดยอัตโนมัติกับคุณภาพสัญญาณและสภาพการส่งสัญญาณที่แตกต่างกัน โดยให้การฟื้นฟูนาฬิกาที่มั่นคง
การสนับสนุนหลายรูปแบบ: การสนับสนุนการเข้าสัญญาณแสง, การเข้าสัญญาณไฟฟ้า และการเข้าสัญญาณไฟฟ้าแสงในเวลาเดียวกัน, ให้ตัวเลือกอินเตอร์เฟซยืดหยุ่น
การฟื้นฟูนาฬิกาที่มีประสิทธิภาพสูง: อัลการิทึมและเทคโนโลยีการฟื้นฟูนาฬิกาที่ทันสมัยถูกใช้เพื่อให้แน่ใจว่าสัญญาณนาฬิกาที่มีคุณภาพสูงถูกสกัดจากสัญญาณที่ซับซ้อน
รายละเอียด
| ไม่ | อัตราการแสดงผล | แม็กซ์ | นาที | หน่วย |
| 1 | ระยะความเร็วข้อมูล | 32 | 25 | Gbps/Gbaud |
| 2 | ระยะความยาวคลื่น (แบบเดียว) | 1650 | 1250 | nm |
| 3 | ระยะทางเข้าทางออนไลน์ | +5 | - 15 | dBm |
| 4 | อัตราส่วนการแบ่งความถี่ของผลิตการฟื้นฟูนาฬิกา | 2 / 8 / 32 / 40 | ||
| 5 | อัมพลิทูด์ของนาฬิกาไฟฟ้าออก | 500 (มูลค่าทั่วไป) | mVpp | |
| 6 | อัมพลิทูดอัพเดทของความแตกต่างของนาฬิกา CML | 800 | 200 | mVpp |
| 7 | การออกของนาฬิกาสั่นสะเทือนอย่างสุ่ม | 800 | 300 | fs |
| 8 | ความถี่ของนาฬิกา (28.1Gbps เป็นตัวอย่าง) | 14.05 | 0.70 | กิโลกรัม |
| 9 | การตรวจพบการสูญเสียสัญญาณภายใน (LOS) | 128 (อัตราการอุดหนุน) | 5 (ความรู้สึก) | mV |
| 10 | ความดันไฟฟ้า (ความดันไฟเข้าภายนอก) | 5.5 | 4 | V |
| 11 | อุณหภูมิการทํางาน | 70 | 10 | °C |
| 12 | ประเภทโมดูลปรับปรุง (รองรับสัญญาณ NRZ และ PAM4) | SFP28/56,SR,LR,BIDI | ||
อุปกรณ์การฟื้นฟูนาฬิกา PAM4 25G ใช้อย่างแพร่หลายในกรณีดังต่อไปนี้:
ระบบสื่อสารความเร็วสูง เช่น ระบบสื่อสารไฟเบอร์ออปติก ระบบสื่อสารดาวเทียม เป็นต้น ต้องประมวลผลสัญญาณ PAM4 ความเร็วสูง
ศูนย์ข้อมูล: การถ่ายทอดข้อมูลภายในศูนย์ข้อมูลมักใช้เทคโนโลยีการสื่อสารลําดับความเร็วสูงและเครื่องมือ PAM4 25G คล็อครีคอมพิวเตอร์ สามารถให้ฟังก์ชันการฟื้นฟูและการสกัดข้อมูลที่จําเป็น.
การทดสอบและการวัด: ระหว่างการพัฒนา การผลิต และการทดสอบอุปกรณ์สื่อสารอุปกรณ์การฟื้นฟูนาฬิกา PAM4 25G สามารถใช้เพื่อตรวจสอบผลงานและความเข้ากันได้ของอุปกรณ์.
