รายละเอียดสินค้า:
|
| ช่วงความยาวคลื่น (โหมดเดียว): | 1250~1650 นาโนเมตร | ช่วงอินพุตออปติคัล: | -15~+5 เดซิเบลม |
|---|---|---|---|
| แอมพลิจูดเอาท์พุตดิฟเฟอเรนเชียลของสัญญาณนาฬิกา CML: | 200~800 mVpp | อุณหภูมิการทํางาน: | 10 ~ 70 °C |
| เน้น: | โมดูลการฟื้นฟูนาฬิกา NRZ,โมดูลการฟื้นฟูนาฬิกา PAM4,โมดูลการฟื้นฟูนาฬิกา 32Gbaud |
||

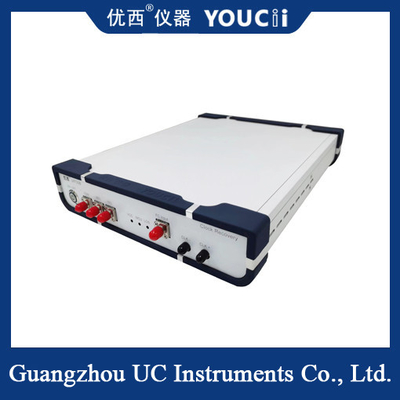

รองรับ 32Gbaud PAM4 CDR สำหรับสัญญาณ NRZ และ PAM4 โมดูลการกู้คืนสัญญาณนาฬิกา
ภาพรวมผลิตภัณฑ์
อุปกรณ์กู้คืนสัญญาณนาฬิกาสามารถรับสัญญาณข้อมูล (หรือสัญญาณนาฬิกา) เข้ามา ล็อคสัญญาณโดยใช้วงจร Phase-Locked Loop (PLL) และส่งสัญญาณนาฬิกาที่กู้คืนออกมา สัญญาณนาฬิกาที่กู้คืนมาสามารถใช้เป็นข้อมูลอ้างอิงเวลาของออสซิลโลสโคปหรือ BERT ได้ เมื่อออสซิลโลสโคปแบบสุ่มตัวอย่างทดสอบรูปแบบตาและรูปคลื่นของออปติคัล จำเป็นต้องมีสัญญาณนาฬิกาครอสโอเวอร์ที่มีต้นกำเนิดเดียวกับสัญญาณที่วัดได้เพื่อทริกเกอร์ โมดูล CDR (Clock recovery) ส่วนใหญ่ใช้สำหรับการทดสอบแผนผังตาออปติคัลของออสซิลโลสโคปแบบสุ่มตัวอย่าง แต่ไม่ได้ให้สภาพแวดล้อมการทดสอบสัญญาณนาฬิกาทริกเกอร์ แอปพลิเคชันทั่วไปคือการทดสอบอุปกรณ์เครือข่ายออปติคัล เนื่องจากอุปกรณ์ที่วัดได้เองไม่มีเอาต์พุตสัญญาณนาฬิกาแบบแบ่งความถี่ ในการทดสอบแผนผังตาออปติคัล จำเป็นต้องกู้คืนสัญญาณนาฬิกาเพื่อทริกเกอร์ออสซิลโลสโคปแบบสุ่มตัวอย่าง
U9720B CDR พร้อมอะแดปเตอร์อินเทอร์เฟซออปติคัล FC เหมาะสำหรับ SFP28/56, SR, LR และ BIDI ทั่วไป และโมดูลอื่นๆ ของการเข้าถึงสัญญาณออปติคัล รองรับสัญญาณ NRZ และ PAM4 อินเทอร์เฟซออปติคัล FC เพื่อรับสัญญาณออปติคัลเป็นสัญญาณไฟฟ้า จากนั้น CDR จะดึงสัญญาณนาฬิกาและส่งออก สัญญาณนาฬิกาส่วนใหญ่ใช้เป็นสัญญาณทริกเกอร์ของออสซิลโลสโคป
พารามิเตอร์หลักของ CDR:
1) ช่วงการกู้คืนสัญญาณนาฬิกา: 25~ 32 Gbps(GBaud);
2) รองรับทั้งสัญญาณ NRZ และ PAM4;
3) ช่วงความยาวคลื่น: รองรับโหมดเดี่ยว 1250~1650 nm;
4) ช่วงอินพุตออปติคัล: +5 ~ -15dBm;
5) อัตราส่วนการแบ่งความถี่เอาต์พุตสัญญาณนาฬิกา: 2/8/32/40;
6) แอมพลิจูดสัญญาณนาฬิกาไฟฟ้าเอาต์พุต: AC Couple/ 200~800mVpp;
7) อัตราส่วนสเปกตรัม (สามารถเลือกได้ตามผู้ใช้) : 10% (CDR) -90% (Output);
8) รองรับการกู้คืนสัญญาณนาฬิกาของสัญญาณออปติคัลโหมดเดี่ยว;
9) ประเภทอินเทอร์เฟซออปติคัล: อินเทอร์เฟซออปติคัล FC/PC;
10) ประเภทอินเทอร์เฟซไฟฟ้า: 40GHz 2.92mm Female;
ข้อมูลจำเพาะ
| NO. | ดัชนีทางเทคนิค | สูงสุด | ต่ำสุด | หน่วย |
| 1 | ช่วงอัตราข้อมูล | 32 | 25 | Gbps/Gbaud |
| 2 | ช่วงความยาวคลื่น (โหมดเดี่ยว) | 1650 | 1250 | nm |
| 3 | ช่วงอินพุตออปติคัล | +5 | -15 | dBm |
| 4 | อัตราส่วนการแบ่งความถี่เอาต์พุตการกู้คืนสัญญาณนาฬิกา | 2 / 8 / 32 / 40 | ||
| 5 | แอมพลิจูดสัญญาณนาฬิกาไฟฟ้าเอาต์พุต | 500 (ค่าทั่วไป) | mVpp | |
| 6 | แอมพลิจูดเอาต์พุตดิฟเฟอเรนเชียลสัญญาณนาฬิกา CML | 800 | 200 | mVpp |
| 7 | สัญญาณนาฬิกาเอาต์พุตจิทเทอร์แบบสุ่ม | 800 | 300 | fs |
| 8 | ความถี่สัญญาณนาฬิกา (28.1Gbps เป็นตัวอย่าง) | 14.05 | 0.70 | GHz |
| 9 | การตรวจจับการสูญเสียสัญญาณภายใน (LOS) | 128 (โอเวอร์โหลด) | 5 (ความไว) | mV |
| 10 | แรงดันไฟฟ้าจ่ายไฟ (แรงดันไฟฟ้าอินพุตไฟภายนอก) | 5.5 | 4 | V |
| 11 | อุณหภูมิในการทำงาน | 70 | 10 | ℃ |
| 12 | ประเภทโมดูลแบบปรับได้ (รองรับสัญญาณ NRZ และ PAM4) | SFP28/56,SR,LR,BIDI | ||
