รายละเอียดสินค้า:
|
| ช่วงอัตราข้อมูล: | 25~29 Gbps/Gbaud | ช่วงอินพุตแสง (กำหนดโดยความไวของโมดูล): | -12~3 เดซิเบลเมตร |
|---|---|---|---|
| อัตราส่วนการแบ่งความถี่ออกของการฟื้นฟูนาฬิกา: | 2 / 4 / 8 / 16 / 64 / 256 | แอมพลิจูดเอาท์พุตดิฟเฟอเรนเชียลของสัญญาณนาฬิกา CML: | 200~800mVpp |
| เน้น: | โมดูลการฟื้นฟูนาฬิกาสัญญาณ NRZ,โมดูลการฟื้นฟูนาฬิกา PAM4 |
||

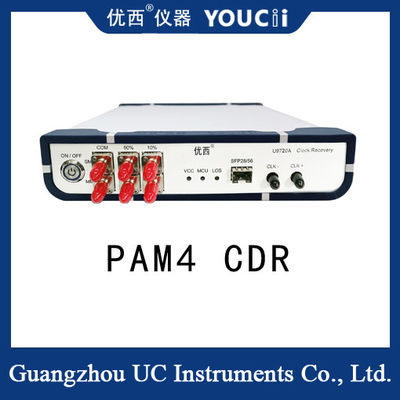

โมดูลการกู้คืนสัญญาณนาฬิกา CDR PAM4 32Gbaud รองรับสัญญาณ NRZ และ PAM4
เครื่องวัดการกู้คืนสัญญาณนาฬิกา U9720A 32G เป็นอุปกรณ์ทดสอบประสิทธิภาพสูงที่ออกแบบมาเพื่อให้สัญญาณการกู้คืนสัญญาณนาฬิกาในสภาพแวดล้อมการทดสอบที่ไม่มีสัญญาณนาฬิกากระตุ้น ความสามารถนี้ช่วยให้สามารถทำการทดสอบแผนภาพตาแบบออปติคัลบนอุปกรณ์ภายใต้การทดสอบได้โดยไม่ต้องมีเอาต์พุตสัญญาณนาฬิกาครอสโอเวอร์ โดยเฉพาะอย่างยิ่งในการทดสอบอุปกรณ์เครือข่ายออปติคัลหรือสถานการณ์การทดสอบผลิตภัณฑ์ BOB ในแอปพลิเคชัน PON
อุปกรณ์กู้คืนสัญญาณนาฬิกามีพอร์ตออปติคัล SFP28/56 เพื่อการเข้าถึงโมดูลออปติคัล SFP28/56, SR, LR และ BIDI ทั่วไปได้อย่างง่ายดาย ไม่ว่าจะเป็นสัญญาณ NRZ หรือสัญญาณ PAM4 อุปกรณ์กู้คืนสัญญาณนาฬิกา U9720A 32G สามารถจัดการได้อย่างมีประสิทธิภาพ หลักการทำงานหลักคือการแปลงสัญญาณออปติคัลเป็นสัญญาณไฟฟ้า และดึงสัญญาณนาฬิกาจากสัญญาณไฟฟ้า จากนั้นส่งออกสัญญาณนาฬิกาเป็นสัญญาณทริกเกอร์ของออสซิลโลสโคป
ข้อมูลจำเพาะ
| เลขที่ | ดัชนีทางเทคนิค | สูงสุด | ต่ำสุด | หน่วย |
| 1 | ช่วงอัตราข้อมูล | 29 | 25 | Gbps/Gbaud |
| 2 | ช่วงความยาวคลื่น (โหมดเดี่ยว/หลายโหมด กำหนดโดยโมดูล) | 1650 | 800 | nm |
| 3 | ช่วงอินพุตออปติคัล (กำหนดโดยความไวของโมดูล) | +3 | -12 | dBm |
| 4 | อัตราส่วนการแบ่งความถี่เอาต์พุตการกู้คืนสัญญาณนาฬิกา | 2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 | แอมพลิจูดสัญญาณนาฬิกาไฟฟ้าเอาต์พุต | 500 (ค่าทั่วไป) | mVpp | |
| 6 | แอมพลิจูดเอาต์พุตดิฟเฟอเรนเชียลสัญญาณนาฬิกา CML | 800 | 200 | mVpp |
| 7 | สัญญาณนาฬิกาเอาต์พุตจิทเทอร์แบบสุ่ม | 800 | 300 | fs |
| 8 | ความถี่สัญญาณนาฬิกา (28.1Gbps เป็นตัวอย่าง) | 14.05 | 0.11 | GHz |
| 9 | การตรวจจับการสูญเสียสัญญาณภายใน (LOS) | 128 (โอเวอร์โหลด) | 5 (ความไว) | mV |
| 10 | แรงดันไฟฟ้าของแหล่งจ่ายไฟ (แรงดันไฟฟ้าอินพุตไฟภายนอก) | 5.5 | 4 | V |
| 11 | อุณหภูมิในการทำงาน | 70 | 10 | ℃ |
| 12 | ประเภทโมดูลแบบปรับได้ (รองรับสัญญาณ NRZ และ PAM4) | SFP28/56,SR,LR,BIDI | ||
