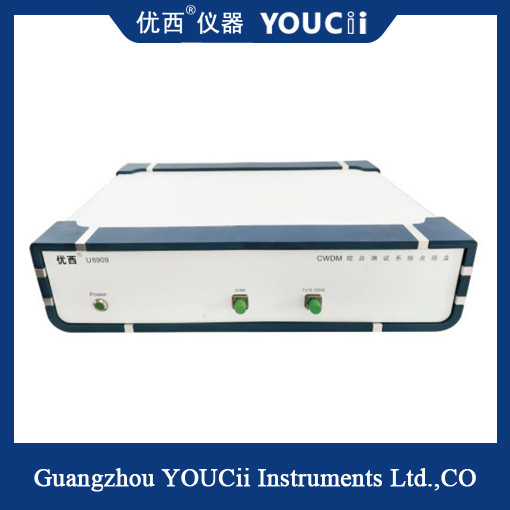

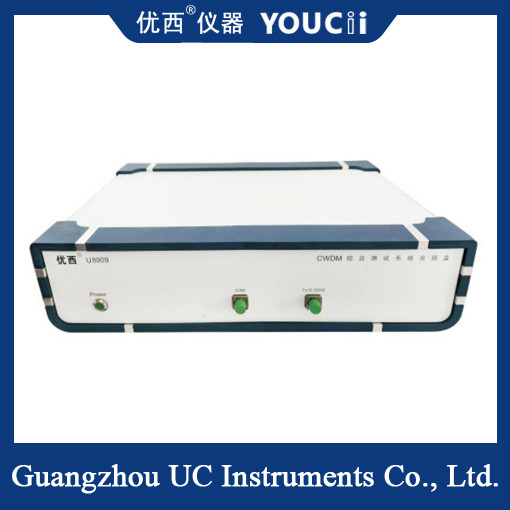

ระบบบูรณาการสแกนโมดูล CWDM และการวัดจุด

ระบบบูรณาการสแกนโมดูล CWDM และการวัดจุด

ภาพรวมระบบ:

ระบบนี้เป็นระบบทดสอบที่ครบวงจรที่ออกแบบสําหรับ CWDM, MWDM, LWDM และผลิตภัณฑ์คลื่นเต็มหลายช่องอื่น ๆระบบรวมโหมดการสแกน ASE+OSA แบบดั้งเดิม และโหมดการวัดจุดของแหล่งแสงจุดบวกเครื่องวัดพลังงาน, ปรับปรุงประสิทธิภาพการทดสอบโดยทั่วไปของผลิตภัณฑ์และลดค่าอุปกรณ์และค่าแรงงาน. นอกจากนี้การใช้กล่องออทติกเพื่อบดพื้นที่อุปกรณ์สถานี,ปรับปรุงความสะอาดของสถานีในกระบวนการทดสอบ ระบบมีการอัตโนมัติและประมวลผล ซึ่งเป็นประโยชน์ต่อการฝึกอบรมบุคลากร และการป้องกันการอยู่และการป้องกันความผิดพลาด

หลักการทํางาน:

ปรับแต่ง ASE (SLED), OSA, แหล่งแสงจุดและตัวควบคุมการขั้วโลกาภรณ์ตามประเภทของสินค้าที่จะได้รับการทดสอบ, และกําหนดรายละเอียดการทดสอบของสินค้าที่ตรงกันสถานีแต่ละสถานีจะครบอย่างอิสระสําหรับปารามิเตอร์การวัดจุด

สําหรับพารามิเตอร์การสแกน, เครื่องมือเซอร์เวอร์ควบคุม OSA ตามกลไกของ FIFO ตามคําขอของลูกค้าแต่ละคนที่จะสแกน.ระบบแยกข้อมูลการทดสอบ วิเคราะห์, เก็บและกําหนดโดยอัตโนมัติ และแสดงผลการทดสอบบนอินเตอร์เฟสโปรแกรมการทดสอบ

ย้ําการนําเสนอ

1. ปรับปรุงประสิทธิภาพการทดสอบ: ผลิตภัณฑ์เพียงต้องการที่จะเชื่อมต่อครั้งเดียว, ลดจํานวนของสายไฟ, การทดสอบปริมาตรการอัตโนมัติ;

2ลดต้นทุนการทดสอบ: ลดเวลาฝึกอบรมบุคลากร ลดอุปกรณ์และบุคลากร

3การจัดการที่สะดวกสบายในสถานที่: กล่องเส้นทางออปติกที่บูรณาการ, สถานที่น้อยลง, การเชื่อมต่อเส้นทางออปติกที่ง่าย

4. การป้องกันความผิดพลาดของระบบ: ผู้ประกอบการทํางานตามคําสั่ง, วัตถุการปฏิบัติงานน้อยลง, ระบบกําหนดและคํานวณโดยอัตโนมัติ;

5ปริมาตรการทดสอบครบวงจร: รวม IL, RL, PDL, ISO,.cwl, BW, อัตราการแสดง WDM Ripple เช่น

6การจัดหมวดหมู่ผลการทดสอบ: กําหนดระดับผลิตภัณฑ์หลายอย่างตามความต้องการในการผลิตจริง

7.การติดตามข้อมูลการทดสอบ: ข้อมูลถูกเก็บไว้ในฐานข้อมูลและในท้องถิ่น และบันทึกสามารถติดตามได้นาน

8ผสมผสานกับระบบ FIS / MES: ไม่มีกระดาษในความหมายจริงสามารถบรรลุได้

หลักการทดสอบ:
