รายละเอียดสินค้า:
|
| ช่วงอัตราข้อมูล: | 25.6~28.1(กิกะบิตต่อวินาที) | อัตราส่วนการแบ่งความถี่ออกของการฟื้นฟูนาฬิกา: | 2 / 4 / 8 / 16 / 64 / 256 |
|---|---|---|---|
| เอาท์พุทแอมพลิจูดนาฬิกาไฟฟ้า: | 800 (ค่าปกติ) | กระวนกระวายใจเอาต์พุตนาฬิกาแบบสุ่ม: | 300 ~ 800 ((f) |
| ความดันไฟฟ้า (ความดันไฟเข้าภายนอก): | 4 ~ 5.5 ((V) | ความถี่สัญญาณนาฬิกา (ตัวอย่างคือ 28.1Gbps): | 0.11~14.05(กิกะเฮิร์ตซ์) |
| เน้น: | อุปกรณ์ฟื้นฟูนาฬิกาการแยกความถี่หลายครั้ง,อุปกรณ์การฟื้นฟูเวลา 100Gbps |
||

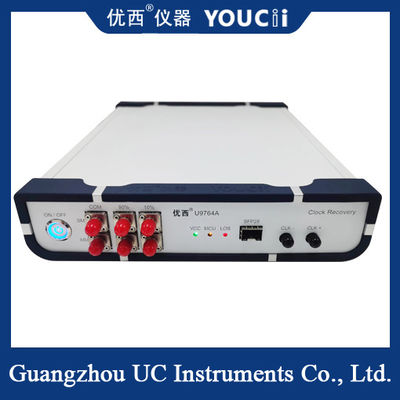

เครื่องมือการกู้คืนสัญญาณนาฬิกาแบบแบ่งความถี่หลายช่วงความเร็ว 100Gbps

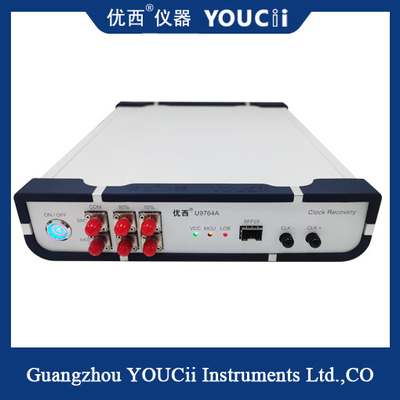

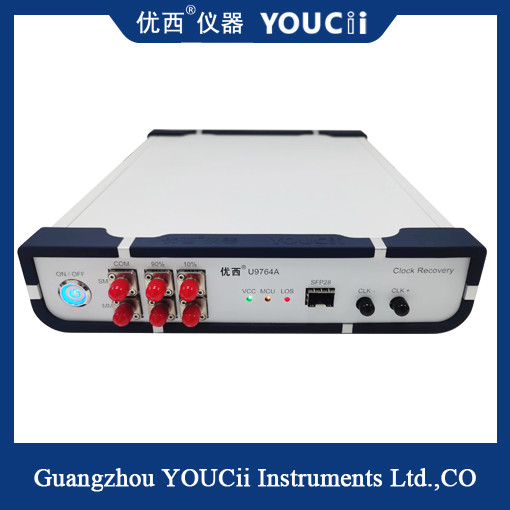

U9764A CDR (เครื่องมือการกู้คืนสัญญาณนาฬิกา) ส่วนใหญ่ใช้เพื่อให้สัญญาณการกู้คืนสัญญาณนาฬิกาในสภาพแวดล้อมการทดสอบที่ไม่มีการทริกเกอร์สัญญาณนาฬิกา ดังนั้นจึงทดสอบรูปแบบตาของอุปกรณ์ออปติคัลด้วยออสซิลโลสโคปแบบสุ่มตัวอย่าง แอปพลิเคชันทั่วไปคือการทดสอบอุปกรณ์เครือข่ายออปติคัล หรือสำหรับผลิตภัณฑ์ BOB ในแอปพลิเคชัน PON เนื่องจากตัวอุปกรณ์ออปติคัลเองไม่มีเอาต์พุตสัญญาณนาฬิกาแบบแยก สัญญาณนาฬิกาจึงต้องได้รับการกู้คืนเพื่อทริกเกอร์ออสซิลโลสโคปแบบสุ่มตัวอย่างเมื่อทำการทดสอบแผนผังตาออปติคัล
U9764A CDR มาพร้อมกับพอร์ตออปติคัล SFP28 ซึ่งเหมาะสำหรับโมดูลออปติคัล SFP28, SR, LR และ BIDI ทั่วไปที่บรรจุด้วย SFP28 จำเป็นต้องมีเพียงปลายรับของโมดูลออปติคัลเพื่อแปลงสัญญาณออปติคัลเป็นสัญญาณไฟฟ้า และ CDR จะดึงสัญญาณนาฬิกาของสัญญาณไฟฟ้าและส่งออก สัญญาณนาฬิกาส่วนใหญ่ใช้สำหรับสัญญาณทริกเกอร์ของออสซิลโลสโคป
| ไม่ |
ทางเทคนิค |
สูงสุด | ต่ำสุด |
หน่วย |
| 1 |
ช่วงอัตราข้อมูล |
28.1 | 25.6 | Gbps |
| 2 |
ช่วงความยาวคลื่น |
1600 | 800 | nm |
| 3 |
ช่วงอินพุตออปติคัล (กำหนดโดยความไวของโมดูล) |
+3 | -12 | dBm |
| 4 |
อัตราส่วนการแบ่งความถี่เอาต์พุตการกู้คืนสัญญาณนาฬิกา |
2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 |
แอมพลิจูดสัญญาณนาฬิกาไฟฟ้าเอาต์พุต |
800 (ค่าทั่วไป) | mVpp | |
| 6 | CML Clock differential output swing | 800 | 200 | mVpp |
| 7 |
สัญญาณนาฬิกาเอาต์พุต jitter แบบสุ่ม |
800 | 300 | fs |
| 8 |
ความถี่สัญญาณนาฬิกา (28.1Gbps เป็นตัวอย่าง) |
14.05 | 0.11 | GHz |
| 9 |
การตรวจจับการสูญเสียสัญญาณภายใน (LOS) |
128 (เกินหน้าที่) | 5 (ความไว) | mV |
| 10 |
แรงดันไฟฟ้าของแหล่งจ่ายไฟ (แรงดันไฟฟ้าอินพุตไฟภายนอก) |
5.5 | 4 | V |
| 11 |
อุณหภูมิในการทำงาน |
70 | 10 | ℃ |
| 12 |
ประเภทโมดูลแบบปรับได้ |
SFP28,SR,LR,BIDI | ||
อุปกรณ์กู้คืนสัญญาณนาฬิกาคืออะไร?
หน่วยกู้คืนสัญญาณนาฬิกาเป็นอุปกรณ์ที่ใช้ในการกู้คืนสัญญาณนาฬิกาในการสื่อสารแบบดิจิทัล ในการสื่อสารแบบดิจิทัล จำเป็นต้องมีสัญญาณนาฬิกาที่ซิงโครไนซ์ระหว่างผู้ส่งและผู้รับเพื่อให้แน่ใจว่าการส่งข้อมูลถูกต้อง ฟังก์ชันของเครื่องมือการกู้คืนสัญญาณนาฬิกาคือการดึงสัญญาณนาฬิกาที่ถูกต้องจากสตรีมข้อมูลที่ได้รับ
เครื่องมือการกู้คืนสัญญาณนาฬิกามักใช้ในการสื่อสารใยแก้วนำแสง การสื่อสารผ่านดาวเทียม อีเทอร์เน็ต และระบบการสื่อสารดิจิทัลความเร็วสูงอื่นๆ ในระบบเหล่านี้ ข้อมูลจะถูกส่งในรูปแบบดิจิทัล และสัญญาณนาฬิกาใช้เพื่อกำหนดอัตราการส่งและช่วงเวลาของข้อมูล เนื่องจากปัญหาที่อาจเกิดขึ้น เช่น สัญญาณนาฬิกา jitter, สัญญาณนาฬิกา drift หรือสัญญาณรบกวนในการส่ง ผู้รับจึงต้องใช้มิเตอร์กู้คืนสัญญาณนาฬิกาเพื่อสร้างสัญญาณนาฬิกาที่แม่นยำขึ้นใหม่
หลักการทำงานของอุปกรณ์กู้คืนสัญญาณนาฬิกามักจะขึ้นอยู่กับ Phase-Locked Loop (PLL) หรือเทคโนโลยีที่เกี่ยวข้อง จากข้อมูลสัญญาณนาฬิกาในสตรีมข้อมูลที่ได้รับ จะปรับสัญญาณนาฬิกาในพื้นที่เพื่อให้ตรงกับการส่งสัญญาณ โดยการปรับความถี่และเฟสของสัญญาณนาฬิกาในพื้นที่อย่างต่อเนื่อง อุปกรณ์กู้คืนสัญญาณนาฬิกาสามารถกำจัดสัญญาณนาฬิกา offset ได้อย่างค่อยเป็นค่อยไป จึงบรรลุการกู้คืนสัญญาณนาฬิกาที่แม่นยำ
ประสิทธิภาพและฟังก์ชันการทำงานของมิเตอร์กู้คืนสัญญาณนาฬิกาจะแตกต่างกันไปขึ้นอยู่กับการใช้งานและความต้องการ อุปกรณ์กู้คืนสัญญาณนาฬิกาขั้นสูงบางตัวอาจมีฟังก์ชันการปรับตัว ซึ่งสามารถปรับเปลี่ยนแบบไดนามิกได้ตามลักษณะของสัญญาณที่ส่ง เพื่อปรับให้เข้ากับสภาพแวดล้อมการสื่อสารและอัตราข้อมูลที่แตกต่างกัน นอกจากนี้ มิเตอร์กู้คืนสัญญาณนาฬิกาอาจมีคุณสมบัติเพิ่มเติม เช่น การตรวจจับอัตราข้อผิดพลาดบิต การวิเคราะห์ jitter และอินเทอร์เฟซเอาต์พุตสัญญาณนาฬิกา เพื่อช่วยในการวิเคราะห์และตรวจสอบประสิทธิภาพของระบบการสื่อสาร สรุปได้ว่า เครื่องมือการกู้คืนสัญญาณนาฬิกามีบทบาทสำคัญในระบบการสื่อสารแบบดิจิทัล สามารถดึงสัญญาณนาฬิกาที่แม่นยำจากสตรีมข้อมูลที่ได้รับ เพื่อให้แน่ใจว่าการส่งและการซิงโครไนซ์ข้อมูลถูกต้อง
