รายละเอียดสินค้า:
|
| อัตรามาตรฐาน: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps | ระบบการวัดแบบดิจิตอล: | รองรับการวัดช่องแสง 1 ช่อง รีเฟรชการวัดเสริม 3 ครั้งต่อวินาที |
|---|---|---|---|
| โหมดการรับสัญญาณ: | การสุ่มตัวอย่าง (ปกติ), ซองจดหมาย, ค่าเฉลี่ย | เสียง RMS: | 0.25mV |
| ระบบทริกเกอร์ แหล่งสัญญาณนาฬิกาภายนอก: | 100mV,155~2500MHz | ทริกเกอร์ตัด: | ±1.5V:5ms ~100ms แบบปรับได้ |
| เน้น: | 10G ออสซิลโลสโคปแบบหลายโหมด,ออสซิลโลสโคปแบบหลายโหมดแบบเดี่ยว |
||
ออปโตสโคปแบบออปติคัลอัตราเต็ม 10G โหมดเดี่ยว/หลายโหมด

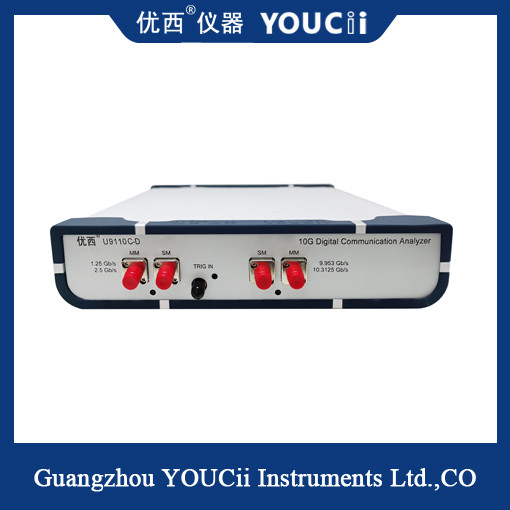

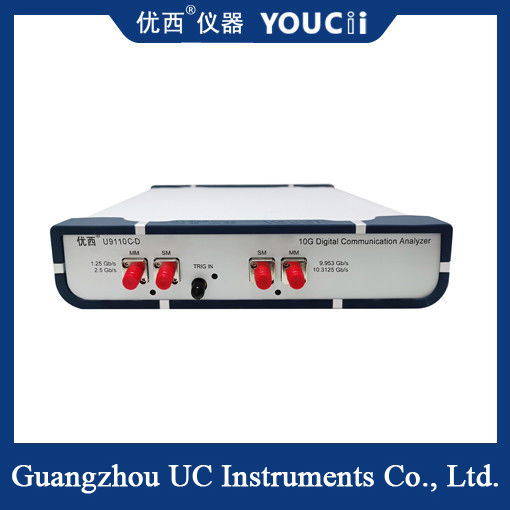

U9110C-D เป็นออปโตสโคปแบบออปติคัลอัตราเต็ม 10G รองรับโหมดเดี่ยว/หลายโหมด เป็นโซลูชันการวิเคราะห์การสื่อสารดิจิทัลล่าสุดที่เปิดตัวโดย Uwest Instrumentมันเป็นเครื่องมือวัดที่เหมาะสำหรับการผลิตอุปกรณ์สื่อสารด้วยแสง
ผลลัพธ์ของการวัด DCA ของ U9110C-D ไม่เพียงแต่เป็นข้อมูลดิบเท่านั้น แต่ยังมีฮิสโตแกรมพร้อมเวลาและแอมพลิจูด การทดสอบ Mask การทดสอบทางสถิติ ฯลฯมันมีชุดการตั้งค่าการทดสอบตัวบ่งชี้การสื่อสาร รวมถึงช่วงเวลา เวลาขึ้น เวลาตก เปอร์เซ็นต์ข้าม อัตราส่วนการสูญพันธุ์ จิตเตอร์ และการวัดแอมพลิจูดนอกจากนี้ยังมี SDH/SONET การทดสอบ Mask สำหรับ Gigabit Ethernet และการทดสอบการปฏิบัติตามมาตรฐานอื่นๆ
ต่อไปนี้คือคำอธิบายหลักและคุณสมบัติของออปโตสโคปแบบออปติคัลอัตราเต็ม 10G:
1. การวัดอัตราสูง: เครื่องมือนี้สามารถรองรับการวัดสัญญาณออปติคัลอัตราเต็ม 10Gbps รวมถึง 10 Gigabit Ethernet (10GbE) ทั่วไปและโปรโตคอลการสื่อสารอัตราสูงอื่นๆ
2. การแสดงผลแผนภาพตา: แผนภาพตาแบบออปติคัลใช้เทคโนโลยีการสุ่มตัวอย่างความเร็วสูงและการประมวลผลข้อมูลเพื่อจับภาพและแสดงแผนภาพตาของสัญญาณออปติคัลได้อย่างแม่นยำแผนภาพตาแสดงคุณภาพการส่งสัญญาณออปติคัลด้วยรูปร่างตาที่เปิดอยู่ ผู้ใช้สามารถประเมินเสถียรภาพและประสิทธิภาพการส่งสัญญาณได้โดยการสังเกตองศาการเปิดและจิตเตอร์ของแผนภาพตา
ข้อมูลจำเพาะ
| รุ่น | U9110C-D |
| อัตรามาตรฐาน | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps |
| ความแม่นยำในการวัด ขอบเขต Mask (Margin) | ±3 % |
| ลักษณะการแสดงผล ความละเอียดของภาพ | 1024×768 พิกเซล |
| ระบบการวัดดิจิทัล | รองรับการวัดช่องสัญญาณออปติคัล 1 ช่อง, การวัดเสริมต่ออายุการใช้งาน 3 ครั้งต่อวินาที |
| โหมดการรับสัญญาณ | การสุ่มตัวอย่าง (ปกติ), Envelope, ค่าเฉลี่ย |
| RMSสัญญาณรบกวน | 0.25mV |
| จำนวนช่องสัญญาณการสุ่มตัวอย่าง | 4: โหมดเดี่ยว/หลายโหมดความเร็วต่ำ 10G, โหมดเดี่ยว/หลายโหมดความเร็วสูง 10G |
| เวลาการแปลงระบบแนวตั้ง | ขึ้นอยู่กับจำนวนช่องสัญญาณการสุ่มตัวอย่าง |
| ความละเอียดแนวตั้ง | 14 บิต |
| สัญญาณรบกวน RMS (สูงสุด) | 0.5mV |
| ระบบแนวนอน ฐานเวลาการซูมเข้าและซูมออกของรูปคลื่น | 0.5ps/div ถึง 1ms/div |
| ความแม่นยำของช่วงเวลา (โหมดจิตเตอร์) | 0.25ps |
| ระบบทริกเกอร์ แหล่งสัญญาณนาฬิกาภายนอก | 100mV,155~2500MHz |
| ช่วงระดับทริกเกอร์ | ±1.0V |
| ช่วงอินพุตทริกเกอร์ | ±1.5V |
| การตัดทริกเกอร์ | ±1.5V:5ms ~100ms ปรับตัวได้ |
| การสื่อสาร, อินเทอร์เฟซการจัดการเครือข่าย | RJ45；รองรับ Ethernet 10/100Mbps |
| พลังงาน (อะแดปเตอร์แปลงไฟภายนอก) | 50Hz,5V,3A,6W |
| อุณหภูมิแวดล้อม, ความชื้นสัมพัทธ์ การทำงาน | อุณหภูมิ -20 ถึง ~50℃ , ความชื้น 20% ถึง ~80% |
| การจัดเก็บ | อุณหภูมิ-40℃ ถึง +85℃, ความชื้น5% ถึง 90% |
| ขนาด น้ำหนัก | 235W×55H×255L (มม.),＜2Kg |
