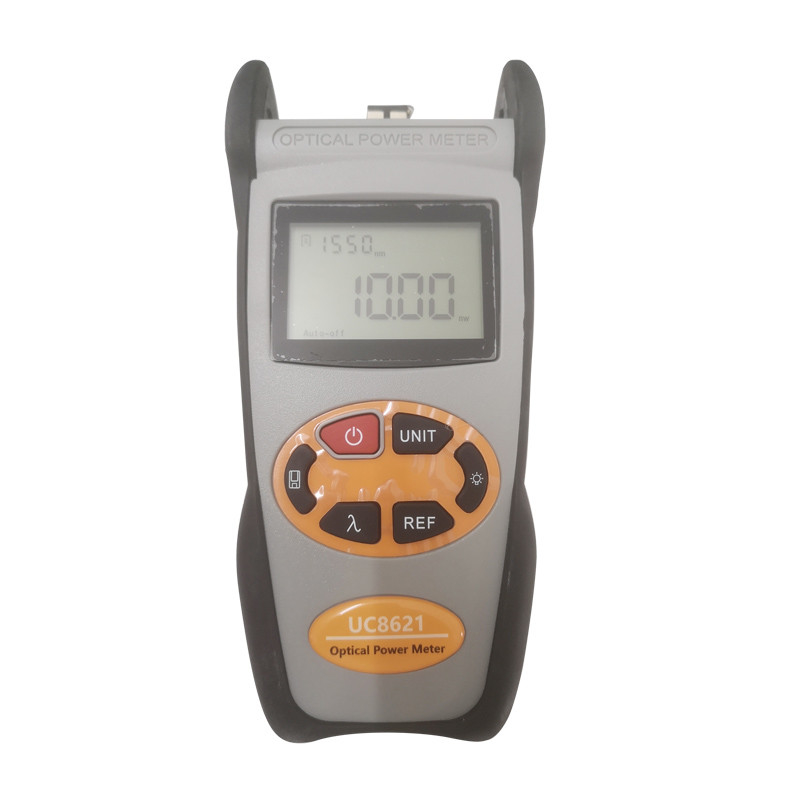

เครื่องวัดพลังงานแสงแบบใช้มือถือแบบเต็มรูปแบบ -50 ～ +26dBm High Power

• ฟังก์ชั่นและคุณสมบัติ

• การทดสอบกำลังแสง
• Wave ID—ระบุความยาวคลื่นอัตโนมัติ & การสลับ
• รหัสความถี่ ---ระบุความถี่อัตโนมัติ
• ที่เก็บข้อมูล 1,000 บันทึกหรือดาวน์โหลดผ่านสาย USB
• พอร์ตการสื่อสาร USB สำหรับการดาวน์โหลดบันทึกการทดสอบที่บันทึกไว้
• สามารถตั้งค่าและจัดเก็บระดับพลังงานอ้างอิงได้
• ฟังก์ชั่นการปรับเทียบด้วยตนเองของผู้ใช้
• ฟังก์ชั่นปิดอัตโนมัติ

ข้อมูลจำเพาะ

หมายเหตุ: เวลาใช้งานแบตเตอรี่ขึ้นอยู่กับสภาพของการปิดไฟแบ็คไลท์หากเปิดไฟแบ็คไลท์อย่างต่อเนื่อง

เวลาดำเนินการจะสั้นลง

คู่มือการใช้งาน

(1) หน้าจอ

แสดงข้อมูลและโหมดการทำงานของเครื่องมือ

(2) ปุ่มเปิดปิด

เปิด/ปิดเครื่องมือ

การตั้งค่าประหยัดพลังงาน: เครื่องจะปิดโดยอัตโนมัติหลังจากไม่ได้ใช้งานเป็นเวลา 15 นาที ไม่ว่าจะอยู่ในสภาวะของแหล่งจ่ายไฟแบตเตอรี่หรือแหล่งจ่ายไฟ ACเมื่อเลือกการตั้งค่านี้แล้ว “ปิดอัตโนมัติ” จะแสดงที่ด้านล่างซ้ายของหน้าจอการประหยัดพลังงานนี้เป็นการตั้งค่าเริ่มต้น เมื่อเปิดมิเตอร์ไฟฟ้าแล้วจะเข้าสู่โหมดนี้กดปุ่มเปิดปิดสั้น ๆ เพื่อปิดโหมดประหยัดพลังงานอัตโนมัติ

(3) ปุ่มสวิตช์ยูนิต

กดปุ่มนี้เพื่อสลับระหว่างการวัดแบบสัมบูรณ์ (dBm) และการวัดแบบสัมพัทธ์ (dB) และ xW ของกำลังแสง

mW, การแปลง dBm: บันทึก 10 (mW) = (dBm)

(4) การตั้งค่าอ้างอิง:

ในการจัดเก็บค่าพลังงานปัจจุบันเป็นค่าอ้างอิงซึ่งจะแสดงที่มุมขวาบนของหน้าจอ LCD ในขณะเดียวกัน "Ref" จะแสดงที่ด้านบนขวาด้วยมันจะเปรียบเทียบกำลังปัจจุบันกับกำลังอ้างอิงและแสดงค่าพลังงานสัมพัทธ์ในหน่วย dB

(5)คีย์บันทึก/ดูข้อมูล

การบันทึกข้อมูล OPM สามารถบันทึกข้อมูลได้ไม่น้อยกว่า 1,000 รายการกด, หน้าจอจะแสดงการบันทึกข้อมูล No, บันทึกข้อมูล, กดปุ่ม . สองครั้งยืนยันการประหยัด

(6) การควบคุมแสงไฟ: เปิดหรือปิดไฟแบ็คไลท์

(7) การเลือกความยาวคลื่น/การระบุความยาวคลื่น

กดปุ่มนี้สั้น ๆ เพื่อเปลี่ยนความยาวคลื่นและแสดงไว้ที่ด้านบนซ้ายของ

หน้าจอ LCD 1310nm เป็นความยาวคลื่นเริ่มต้น

5．คำแนะนำการใช้งาน

5.1 เปิด/ปิด

ก่อนอื่นใส่แบตเตอรี่หรือ PSU ไม่มีเลเซอร์ในกดเพื่อเปิดตัวทดสอบ

เมื่อเครื่องทดสอบอยู่ในโหมดสแตนด์บาย ให้กดปุ่มเพื่อยกเลิกหรือเลือกฟังก์ชันปิดอัตโนมัติ หากเลือกฟังก์ชันปิดอัตโนมัติ ระบบจะแสดง "ปิดอัตโนมัติ" ที่ด้านล่างซ้ายของหน้าจอในสถานะ "ปิดอัตโนมัติ" OPM จะปิดโดยอัตโนมัติ 10 นาที

หากคุณต้องการปิด OPM ให้กดประมาณ 2 วินาที

5.2การวัดกำลังขับ

5.2.1 ถอดฝาครอบกันฝุ่น เชื่อมต่อกับสายแพตช์โปรดยืนยันว่าขั้วต่อและปลอกโลหะของสายแพตช์กำลังทำความสะอาดอยู่

5.2.2 เปิด OPM

5.2.3 เลือกความยาวคลื่น กดสั้น ๆ เลือกความยาวคลื่นที่ปรับเทียบแล้ว สังเกตว่าความยาวคลื่นที่เลือกจะต้องเท่ากันกับความยาวคลื่นของแหล่งกำเนิดแสงเลเซอร์

5.2.3 สวิตช์หน่วย กดเพื่อสลับระหว่างการวัดแบบสัมบูรณ์ (dBm) และการวัดแบบสัมพัทธ์ (dB) และ xW ของกำลังแสง

5.2.4 การวัดค่าสัมพัทธ์ ความยาวคลื่นแต่ละช่วงสามารถตั้งค่าอ้างอิง กด ตั้งค่าปัจจุบันเป็นค่าอ้างอิง และคำนวณค่าสัมพัทธ์โดยอัตโนมัติ

5.3 การประมวลผลข้อมูลOPM ประเภทนี้มีหน่วยความจำบันทึกข้อมูล 1,000 หน่วยเมื่อต้องการบันทึก ให้กดปุ่มที่ด้านบนขวาของหน้าจอจะแสดงหมายเลขบันทึกข้อมูลแล้วอดกลั้นปุ่มยืนยันการบันทึกหมายเลขบันทึกจะหายไปที่ด้านบนขวาของหน้าจอวิธีถ่ายโอนข้อมูลไปยังพีซีและดูหรือลบข้อมูล โปรดดูที่แผ่นซีดี

5.4 การระบุความยาวคลื่นอัตโนมัติ กดปุ่ม OPM จนกระทั่งปรากฏ “---AU” ที่ด้านบนขวาของหน้าจอ กดปุ่มปุ่มของ OLS แล้วสามารถบรรเทาฟังก์ชันนี้

5.5 การตรวจจับความถี่OPM สามารถทดสอบความถี่ของ OLSหากความถี่เอาต์พุต OLS เท่ากับ 270Hz,1KHz,2KHz ตามลำดับ OPM จะตรวจจับความถี่และแสดงไว้ที่มุมขวาบนของ LCD โดยอัตโนมัติ

5.6 การปรับเทียบผู้ใช้ด้วยตนเอง

โปรดดูที่ซีดี

บำรุงรักษาทั่วไป

6.1 รักษาพอร์ตขั้วต่อของมิเตอร์ไฟฟ้าให้สะอาดอยู่เสมอ

6.2 อย่าใช้ตัวเชื่อมต่อ/อะแดปเตอร์ใยแก้วนำแสงคุณภาพต่ำ มิฉะนั้น จะทำให้อินเทอร์เฟซของเครื่องตรวจจับเสียหาย ซึ่งจะส่งผลอย่างมากต่อประสิทธิภาพของเครื่อง

6.3 ลองใช้อะแดปเตอร์ที่ให้มาเท่านั้น

6.4 เมื่อไม่ใช้งาน ตรวจสอบให้แน่ใจว่าได้วางฝาครอบป้องกันฝุ่นไว้เหนือพอร์ตออปติคัลอย่างเหมาะสม

6.5 เสียบเข้า/ออกอย่างระมัดระวังสำหรับขั้วต่อ/อะแดปเตอร์ไฟเบอร์เพื่อหลีกเลี่ยงรอยขีดข่วนบนพอร์ตของมิเตอร์ไฟฟ้า

6.6 ทำความสะอาดอย่างสม่ำเสมอบนพอร์ตออปติคัลของมิเตอร์ไฟฟ้า โปรดทำความสะอาดด้วยสำลีก้านที่ให้มาด้วยแอลกอฮอล์อย่างเหมาะสม

การแก้ไขปัญหา

8.เปลี่ยนแบตเตอรี่

หากคุณพบว่าแบตเตอรี่อ่อนขณะใช้งาน โปรดปิดเครื่องทันทีและเปลี่ยนแบตเตอรี่ใหม่
