รายละเอียดสินค้า:
|
| น้ําหนัก: | 0.5 กก | ขนาด: | 5 มม. W, 2.5 มม. h, 20 มม. D |
|---|---|---|---|
| ระยะเวลาการสอบเทียบใหม่: | 2 ปี | อุณหภูมิในการจัดเก็บ: | -30 ～ +80℃ |
| อุณหภูมิในการทำงาน: | 0 ～ +40℃ | อินเทอร์เฟซการสื่อสาร: | RS232/USB |
| อินเทอร์เฟซอินพุตออปติคัล: | อินพุตไฟเบอร์เปล่า | ||
| เน้น: | หัววัดกำลังแสงภายนอก PD,หัววัดกำลังแสงบางพิเศษ 2 มม. |
||

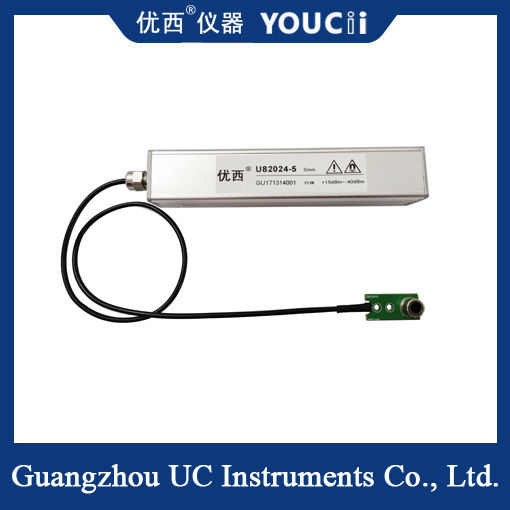

หัววัดกำลังแสงภายนอก PD บางเฉียบ 2 มม. +10 ถึง -45dBm
การออกแบบบางเฉียบ
ความหนาของหัววัดโดยทั่วไปอยู่ที่ 2.0-4.5 มม. เท่านั้น (ขนาดส่วนหน้าของรุ่น U82024 คือ 5.0 มม. กว้าง × 2.5 มม. สูง × 20.0 มม. ลึก แต่ความหนาของพื้นผิวตรวจจับบางมาก) ซึ่งสามารถรวมเข้ากับระบบออปติคัลขนาดกะทัดรัดหรือพื้นที่แคบได้อย่างง่ายดาย
การตรวจจับความแม่นยำสูง
ใช้ตัวตรวจจับ InGaAs โดยมีช่วงความยาวคลื่นครอบคลุม 900-1700nm ซึ่งตรงตามข้อกำหนดของย่านความถี่การสื่อสาร (1310/1550nm) และย่านความถี่ที่ขยายออกไป
ความแม่นยำสัมบูรณ์สูงถึง ±4% (1200-1650nm) ความแม่นยำสัมพัทธ์น้อยกว่า 0.02dB และความเป็นเชิงเส้นของกำลังไฟ ≤±0.06dB ทำให้มั่นใจได้ถึงการวัดสัญญาณแสงทั้งอ่อนและแรงอย่างแม่นยำ
|
รุ่น # |
U82024 |
|
องค์ประกอบเซ็นเซอร์ |
InGaAs |
|
ขนาด PD |
φ2 มม. |
|
ช่วงความยาวคลื่น |
900 ~ 1700 nm |
|
ความยาวคลื่นการสอบเทียบ |
1310 / 1550 / 1650nmการสอบเทียบแบบแบ่งส่วน |
|
ช่วงกำลังไฟ |
+10 ~- 45dBm |
|
ช่วงเวลาการสุ่มตัวอย่างพลังงาน(อัตรา) |
1 มs(1KHz) |
|
ประเภทไฟเบอร์ที่ใช้งาน |
SM และ MM มาตรฐานขนาดคอร์สูงสุด 62.5 um |
|
สัมบูรณ์ ความไม่แน่นอน (ความแม่นยำ) ที่สภาวะอ้างอิง |
± 4% (1200 nm ~ 162.50 nm) |
|
สัมพัทธ์ ความไม่แน่นอน (ความแม่นยำ) ที่สภาวะอ้างอิง |
＜ 0.02 dB ทั่วไป |
|
ความเป็นเชิงเส้น (กำลังไฟ) |
≤ ± 0.06 dB (1200 nm ~ 162.50 nm, 0 ~ -40dBm) |
|
การสูญเสียการสะท้อนกลับ |
＞ 40 dB |
|
อินพุตออปติคัลอินเทอร์เฟซ |
ไฟเบอร์เปลือยer อินพุต |
|
ขนาดด้านหน้าของหัววัด |
5.0 มม. กว้าง x 2.5 มม. สูง x 20.0 มม. ลึก |
|
Cอินเทอร์เฟซการสื่อสารRS232 |
/ USB อุณหภูมิในการทำงาน |
|
0 |
～+80 ℃ระยะเวลาการสอบเทียบใหม่ |
|
-30 |
～+80 ℃ระยะเวลาการสอบเทียบใหม่ |
|
2 |
ปีขนาด5 |
|
มม. กว้าง, |
2.5 มม. สูง,20 มม. ลึกน้ำหนัก 0 |
|
.5 กก. |
อินเทอร์เฟซที่ยืดหยุ่นและความทนทานมีอินเทอร์เฟซการสื่อสาร RS232/USB ซึ่งอำนวยความสะดวกในการส่งข้อมูลและการรวมระบบ |
ช่วงอุณหภูมิในการทำงานคือ 0-40℃ และช่วงอุณหภูมิในการจัดเก็บคือ -30-80℃ เหมาะสำหรับสภาพแวดล้อมที่รุนแรง
รอบการสอบเทียบคือ 2 ปี ลดต้นทุนการบำรุงรักษาระยะยาว
