รายละเอียดสินค้า:
|
| Wavelength range: | 800-1650nm | Output the electrical clock amplitude: | 200-800mVpp |
|---|---|---|---|
| Optical output range: | +5~-15dBm | Clock frequency (28.1Gbps as an example)(GHz): | 0.11~14.05 |
| Clock recovery output frequency division ratio: | 2 / 4 / 8 / 16 / 64 / 256 | Adaptive module type: | SFP28，SR，LR，BIDI |
| Size: | 1U | ||
| เน้น: | เครื่องวัดกำลังแสงออปติคัล CDR แบบหลายส่วน,เครื่องวัดกำลังแสงออปติคัล CDR 100Gbps |
||

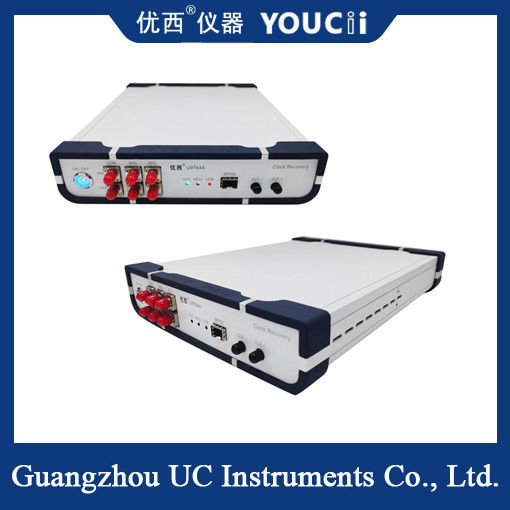

CDR หลายส่วน 100Gbps ให้สัญญาณการฟื้นฟูนาฬิกา
ตัวชี้วัดทางเทคนิค
อัตราการส่งข้อมูล: รองรับการฟื้นฟูเวลา 25 ถึง 28Gbps, ครอบคลุมความต้องการการทดสอบหลายช่องทางของ 100Gbps
ประเภทอินเตอร์เฟส: ใช้พอร์ตออฟติก SFP28 ซึ่งเข้ากันได้กับเส้นใยออฟติกแบบเดียว/หลายแบบ และเข้ากันได้กับเครื่องเชื่อม เช่น FC-PC
ความรู้สึก: ความรู้สึกของ OMA ต่ํากว่า -8 DBM (มัลติโมด) และ -13 DBM (โหมดเดียว) รับประกันการทํางานที่มั่นคงในพลังงานแสงต่ํา
เครื่องระบายเวลา: เครื่องระบายเวลาในอัตราผลิตต่ํากว่า 200fs (เช่นที่ 53.125GBd) ทําให้การทดสอบสัญญาณความเร็วสูงมีความแม่นยํา
อัตราส่วนการแบ่งความถี่: รองรับอัตราส่วนการแบ่งความถี่ เช่น 1/2, 1/4, 1/8, 1/16, และ 1/32, ปรับตัวได้อย่างยืดหยุ่นกับกรณีการทดสอบที่แตกต่างกัน
| ไม่ | ตัวชี้วัดทางเทคนิค | แม็กซ์ | นาที | หน่วย |
| 1 | ระยะความเร็วข้อมูล | 28.1 | 25.6 | Gbps |
| 2 | ระยะความยาวคลื่น | 1600 | 800 | nm |
| 3 | ระยะเวลาการเข้าทางแสง (กําหนดโดยความรู้สึกของโมดูล) | +3 | - 12 | dBm |
| 4 | อัตราส่วนการแบ่งความถี่ของผลิตการฟื้นฟูนาฬิกา | 2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 | อัมพลิทูด์ของนาฬิกาไฟฟ้าออก | 800 ((tค่า ypical) | mVpp | |
| 6 | การสวิงผลิตความแตกต่างของเวลา CML | 800 | 200 | mVpp |
| 7 | การออกของนาฬิกาสั่นสะเทือนอย่างสุ่ม | 800 | 300 | fs |
| 8 | ความถี่ของนาฬิกา (28.1Gbps เป็นตัวอย่าง) | 14.05 | 0.11 | กิโลกรัม |
| 9 | การตรวจพบการสูญเสียสัญญาณภายใน (LOS) | 128 (มากกว่าหน้าที่) | 5 ((ความรู้สึก) | mV |
| 10 | ความดันไฟฟ้า (ความดันไฟเข้าภายนอก) | 5.5 | 4 | V |
| 11 | อุณหภูมิการทํางาน | 70 | 10 | °C |
| 12 | ประเภทโมดูลปรับปรุง | SFP28 SR LR BIDI | ||
สถานการณ์การใช้งาน
การทดสอบอุปกรณ์เครือข่ายแสงใช้ในการวิจัยและพัฒนา และการทดสอบการผลิตของโมดูลออปติกส์ 100G / 400G และองค์ประกอบ TOSA / ROSA เพื่อตรวจสอบความสมบูรณ์แบบของสัญญาณและคุณภาพแผนตา.
การทดสอบบัสเรียงความเร็วสูง: รองรับการฟื้นฟูเวลาสําหรับอินเตอร์เฟซเช่น PCIe และ SATA เพื่อให้แน่ใจว่าการร่วมกันของการส่งข้อมูล
การทดสอบการถ่ายทอดระยะไกล: ในการทดสอบการถ่ายทอดไฟเบอร์ออปติก ในระยะจาก 5 กิโลเมตรถึง 10 กิโลเมตรแก้ปัญหาของการสะสม jitter ที่เกิดจากแหล่งที่แตกต่างกันของบิตความผิดพลาดวัดนาฬิกาและสัญญาณออปติก.
การทดสอบอุปกรณ์ออปติกหลายช่อง: ผ่านการฟื้นฟูนาฬิกาสองช่องหรือหลายช่อง การทดสอบปานกลางของสัญญาณออปติกหลายช่องสามารถบรรลุได้เพื่อเพิ่มประสิทธิภาพ
