รายละเอียดสินค้า:
|
| ขนาด: | 1U | วัสดุ: | โลหะ |
|---|---|---|---|
| นาฬิกาเรียกคืนอัตราส่วนการแบ่งความถี่เอาต์พุต: | 2 / 4 / 8 / 16 / 64 / 256 | ช่วงความยาวคลื่น: | 800-1650nm |
| อัตราส่วนสเปกโทรสโกปี: | 10%， 90% | ช่วงอินพุตออปติคัล: | +3 ~ -12DBM |
| รูปแบบสินค้า: | U9764A | ||
| เน้น: | อุปกรณ์การฟื้นฟูนาฬิกาหลายความถี่ 100G,อุปกรณ์การฟื้นฟูนาฬิกาหลายความถี่ 100Gbps,อุปกรณ์รีคอมพิวเตอร์นาฬิกาหลายความถี่ |
||

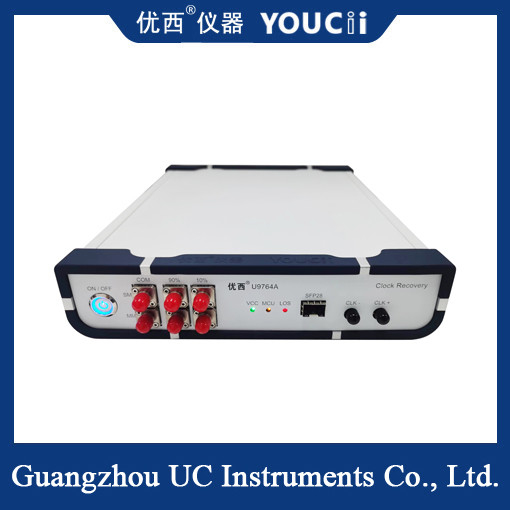

อุปกรณ์ฟื้นฟูนาฬิกาความถี่หลายระดับ 100Gbps 25~28Gbps CDR
อุปกรณ์การฟื้นฟูนาฬิกาแบ่งหลายความถี่ 100Gbps เป็นอุปกรณ์สําคัญในการทดสอบการสื่อสารทางออนไลน์ความเร็วสูงอุปกรณ์นี้เชื่อมต่อกับโมดูลออปติก ผ่านสายพานออปติก SFP28, เปลี่ยนสัญญาณแสงเป็นสัญญาณไฟฟ้า แล้วสกัดข้อมูลของนาฬิกาเพื่อกระตุ้นออสซิลโซโกปการเก็บตัวอย่าง เพื่อทดสอบแผนภาพตาแสง
| ไม่ |
ตัวชี้วัดทางเทคนิค |
แม็กซ์ | นาที |
หน่วย |
| 1 |
ระยะความเร็วข้อมูล |
28.1 | 25.6 | Gbps |
| 2 |
ระยะความยาวคลื่น |
1600 | 800 | nm |
| 3 |
ระยะเวลาการเข้าทางแสง (กําหนดโดยความรู้สึกของโมดูล) |
+3 | - 12 | dBm |
| 4 |
อัตราส่วนการแบ่งความถี่ของผลิตการฟื้นฟูนาฬิกา |
2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 |
อัมพลิทูด์ของนาฬิกาไฟฟ้าออก |
800 ((tค่า ypical) | mVpp | |
| 6 |
การสวิงผลิตความแตกต่างของเวลา CML |
800 | 200 | mVpp |
| 7 |
การออกของนาฬิกาสั่นสะเทือนอย่างสุ่ม |
800 | 300 | fs |
| 8 |
ความถี่ของนาฬิกา (28.1Gbps เป็นตัวอย่าง) |
14.05 | 0.11 | กิโลกรัม |
| 9 |
การตรวจพบการสูญเสียสัญญาณภายใน (LOS) |
128 (มากกว่าหน้าที่) | 5 ((ความรู้สึก) | mV |
| 10 |
ความดันไฟฟ้า (ความดันไฟเข้าภายนอก) |
5.5 | 4 | V |
| 11 |
อุณหภูมิการทํางาน |
70 | 10 | °C |
| 12 |
ประเภทโมดูลปรับปรุง |
SFP28 SR LR BIDI | ||
ปฏิบัติหน้าที่หลักของมันประกอบด้วย:
การแปลงสัญญาณออปติก: รองรับโมดูลออปติกแบบปกติในบรรจุ SFP28 (เช่น SR, LR, BIDI) และแปลงสัญญาณออปติกเป็นสัญญาณไฟฟ้าผ่านปลายรับ
การสกัดและผลิตนาฬิกา:สกัดนาฬิกาจากสัญญาณไฟฟ้าและผลิตมันเป็นสัญญาณ trigger ของ oscilloscope เพื่อแก้ปัญหาของไม่มีผลิตนาฬิกาส่วนความถี่ของอุปกรณ์ที่กําลังทดสอบ.
การสนับสนุนการแบ่งหลายความถี่: โดยการปรับปรุงฟังก์ชันการแบ่งความถี่ให้เหมาะกับความต้องการในการทดสอบที่แตกต่างกัน, มันรับประกันว่าสัญญาณนาฬิกาจะสมองกับออสซิลโลสโกปการเก็บตัวอย่าง
