รายละเอียดสินค้า:
|
| ประเภทไฟเบอร์แอ็พพลิเคชัน: | ขนาดมาตรฐาน SM และ MM สูงสุดถึง 62.5 um core | ช่วงพลังงาน: | +10 ~ - 45 dBm |
|---|---|---|---|
| ความไม่แน่นอน (ความถูกต้อง) ที่เงื่อนไขอ้างอิง: | <0.02 dB โดยทั่วไป | ลิเนียริตี้ (กำลัง): | ≤± 0.06 dB (1200 nm ~ 1650 nm, 0 ~ -40dbm) |
| ส่งคืนการสูญเสีย: | > 40 เดซิเบล | อินเทอร์เฟซอินพุตออปติคัล: | อินพุตไฟเบอร์เปล่า |
| เน้น: | หน่วยตรวจสอบพลังงานทางแสง ultra-thin PD,โซนต์พลังงานทางแสงภายนอก |
||

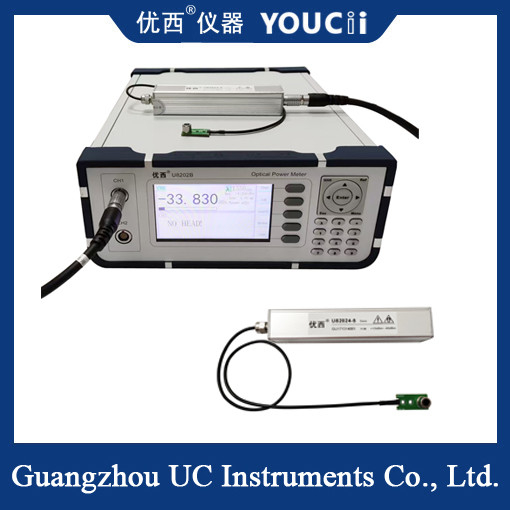

PD บางเฉียบภายนอก โพรบวัดกำลังแสง +10 ~ -45 dBm φ2 มม.
ข้อดีของการใช้งาน
การทดสอบการสื่อสารด้วยใยแก้วนำแสง
การพัฒนาโมดูลไฟเบอร์ออปติก: วัดกำลังแสงที่ปลายส่ง (TX) และปลายรับ (RX) และตรวจสอบประสิทธิภาพของโมดูล
การสูญเสียลิงก์ไฟเบอร์ออปติก: โดยการเปรียบเทียบกำลังไฟเข้า/ออกของสองช่องสัญญาณ สามารถระบุจุดบกพร่องของลิงก์ได้อย่างรวดเร็ว
การทดสอบอุปกรณ์พาสซีฟทางแสง
Coupler/splitter: ทดสอบพารามิเตอร์ต่างๆ เช่น อัตราส่วนการแยกและการสูญเสียการแทรก
Isolator/circulator: ตรวจสอบการแยกและการสูญเสียการสะท้อนกลับ
การประมวลผลด้วยเลเซอร์และการดูแลสุขภาพ
การตรวจสอบกำลังไฟเลเซอร์: การตรวจสอบกำลังไฟขาออกของอุปกรณ์ประมวลผลด้วยเลเซอร์แบบเรียลไทม์ เพื่อให้มั่นใจถึงเสถียรภาพของกระบวนการ
อุปกรณ์ออปติคัลทางการแพทย์: เช่น การสอบเทียบกำลังไฟของอุปกรณ์รักษาด้วยเลเซอร์จักษุ เพื่อความปลอดภัยในการรักษา
|
รุ่น # |
U82024 |
|
องค์ประกอบเซ็นเซอร์ |
InGaAs |
|
ขนาด PD |
φ2 มม. |
|
ช่วงความยาวคลื่น |
900 ~ 1700 nm |
|
ความยาวคลื่นการสอบเทียบ |
1310 / 1550 / 1650nm การสอบเทียบแบบแบ่งส่วน |
|
ช่วงกำลังไฟ |
+10 ~ - 45 dBm |
|
ช่วงเวลาการสุ่มตัวอย่างพลังงาน(อัตรา) |
1 มs(1KHz) |
|
ประเภทไฟเบอร์ที่ใช้งาน |
SM และ MM มาตรฐานขนาดแกนสูงสุด 62.5 um |
|
ความไม่แน่นอนสัมบูรณ์ (ความแม่นยำ) ที่สภาวะอ้างอิง ± 4% (1200 nm ~ 16 |
520ความไม่แน่นอนสัมพัทธ์ (ความแม่นยำ) ที่สภาวะอ้างอิง |
|
＜ 0.02 dB ทั่วไป |
ความเป็นเชิงเส้น (กำลังไฟ) ≤ |
|
± 0.06 dB (1200 nm ~ 16 |
5 0 nm, 0204 0dBm)การสูญเสียการสะท้อนกลับ＞ |
|
40 dB |
อินเทอร์เฟซอินพุตออปติคัล อินเทอร์เฟซ |
|
ไฟเบอร์เปลือยer |
อินพุตขนาดด้านหน้าโพรบ 5.0 มม. กว้าง x 2.5 มม. สูง x 20.0 มม. ลึก |
|
C |
อินเทอร์เฟซการสื่อสาร |
|
RS232/ USBอุณหภูมิในการทำงาน |
0 ～ |
|
+40 |
℃ระยะเวลาการสอบเทียบใหม่ -30 ปี |
|
+80 |
℃ระยะเวลาการสอบเทียบใหม่ 2 ปี |
|
ขนาด |
5มม. กว้าง, 2.5 |
|
มม. สูง, |
20 มม. ลึกน้ำหนัก 0.5 กก. เครื่องวัดกำลังแสงแบบสองช่องสัญญาณ ซึ่งจับคู่กับโพรบ PD บางเฉียบภายนอก ได้กลายเป็นเครื่องมือทดสอบที่สำคัญในด้านการสื่อสารด้วยแสง อิเล็กทรอนิกส์ออปติก และเทคโนโลยีเลเซอร์ เนื่องจากมีความแม่นยำสูง ความยืดหยุ่น และการประยุกต์ใช้ในหลายสถานการณ์ |
|
|
|
