รายละเอียดสินค้า:
|
| Chassis size: | 2U | The external dimensions of the PD terminal: | 5 mm W, 2.5 mm H, 20 mm D |
|---|---|---|---|
| Sensor Element: | InGaAs | PD Size: | φ2 mm |
| Wavelength Range: | 900 ~ 1700 nm | Power Range: | +10 ~ - 45 dBm |
| Power sampling period（rate）: | 1 ms（1KHz） |
หน่วยตรวจสอบภายนอก ultra-thin PD สําหรับเครื่องวัดพลังงานทางออนไลน์แบบสองช่อง

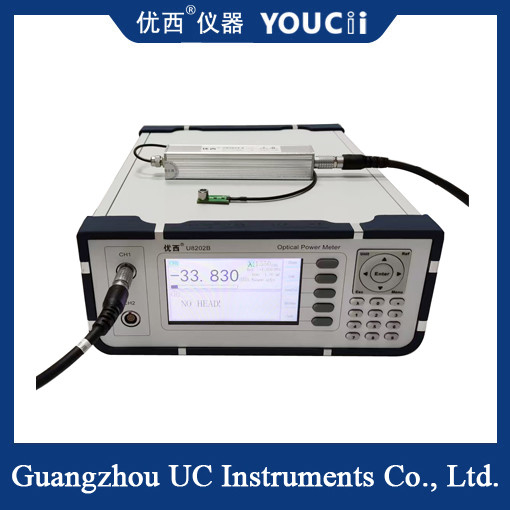

U8820B+2*U82024 เครื่องวัดพลังงานทางออนไลน์แบบสองช่อง พร้อมกับเครื่องตรวจสอบ PD (photodiode) ที่บางมากภายนอก มีเป้าหมายตอบสนองความต้องการของความแม่นยําสูง, การลดขนาดและการวัดพลังงานทางแสงหลายฉาก.
|
รุ่น # |
ยู82024 |
|
เซ็นเซอร์ |
InGaAs |
|
ขนาด PD |
φ2 mm |
|
ระยะความยาวคลื่น |
900 ~ 1700 nm |
|
ความยาวคลื่นการปรับ |
1310 / 1550 / 1650nm การปรับระดับในส่วน |
|
ระยะกําลัง |
+10 ~- 45dBm |
|
ระยะเวลาการเก็บตัวอย่างพลังงาน(อัตรา) |
1 ms(1KHz) |
|
ประเภทเส้นใยการใช้งาน |
SM และ MM มาตรฐาน ขนาดแกนสูงสุด 62.5 um |
|
เสมอ ความไม่แน่นอน (ความแม่นยํา) ในสภาพมาตรฐาน |
± 4% (1200 nm ~ 1650 nm) |
|
สัมพันธ์ ความไม่แน่นอน (ความแม่นยํา) ในสภาพมาตรฐาน |
< 00.02 dB แบบปกติ |
|
ความเป็นเส้นตรง (พลังงาน) |
≤ ± 0.06 dB (1200 nm ~ 1650 nm, 0 ~ -40dBm) |
|
ผลกําไรเสีย |
> 40 dB |
|
การเข้าทางออนไลน์อินเตอร์เฟซ |
ผิวหนังเปลือยer input |
|
มิติด้านหน้าของซอนด์ |
5.0 มิลลิเมตร W x 2.5 มิลลิเมตร H x 20.0 มิลลิเมตร D |
|
Cสื่อสารใน Interface |
RS232 / USB |
|
อุณหภูมิการทํางาน |
0รางวัล +40°C |
|
อุณหภูมิในการเก็บ |
- 30รางวัล +80°C |
|
ระยะเวลาการปรับระดับใหม่ |
2Yหู |
|
ขนาด |
5 mm W2.5 mm H20 mm D |
|
น้ําหนัก |
0.5 กิโลกรัม |
การออกแบบเครื่องตรวจสอบ PD ที่บางมาก
ขนาดคอมแพคต์: โซนด์บางมาก (เช่นที่มีความหนาน้อยกว่า 5 มม.)ทําให้มันเหมาะสําหรับกรณีเช่น การสื่อสารไฟเบอร์ออปติก และการทดสอบโมดูลออปติก.
ความรู้สึกสูง: การใช้วัสดุ เช่น InGaAs ครอบคลุมช่วง 800-1700nm (ความยาวคลื่นการสื่อสารทั่วไป) ความรู้สึกสามารถถึง -45dBm หรือต่ํากว่าทําให้เหมาะสําหรับการวัดสัญญาณพลังงานต่ํา.
การตอบสนองอย่างรวดเร็ว: เวลาตอบสนองของเครื่องสํารวจ PD เป็นปกติอยู่ที่ระดับนาโนวินาที ทําให้มันเหมาะสําหรับการติดตามสัญญาณออปติกแบบไดนามิกในเวลาจริง เช่นเลเซอร์กระแทก
