รายละเอียดสินค้า:
|
| ขนาด: | 1U | น้ําหนัก: | 2กก |
|---|---|---|---|
| การตรวจจับการสูญเสียสัญญาณภายใน (LOS): | 128~5 มิลลิโวลต์ | ช่วงการกู้คืนนาฬิกา: | 155Mb/s ถึง 11Gb/s |
| อัตราส่วนการแบ่งความถี่สัญญาณนาฬิกา: | 2/4 | ช่วงความยาวคลื่น: | 800 ~ 1650Nm |
| ประเภทอินเทอร์เฟซแบบออปติคัล: | เอสเอฟพี+ | ||
| เน้น: | อุปกรณ์สัญญาณการฟื้นฟูนาฬิกา CDR 10Gbps,2 ความถี่ เครื่องแสดงสัญญาณการฟื้นฟูนาฬิกา |
||
10Gbps อัตราการปรับปรุงอัตราการฟื้นฟูนาฬิกาเต็มอัตรา CDR การแบ่งความถี่ 2/4

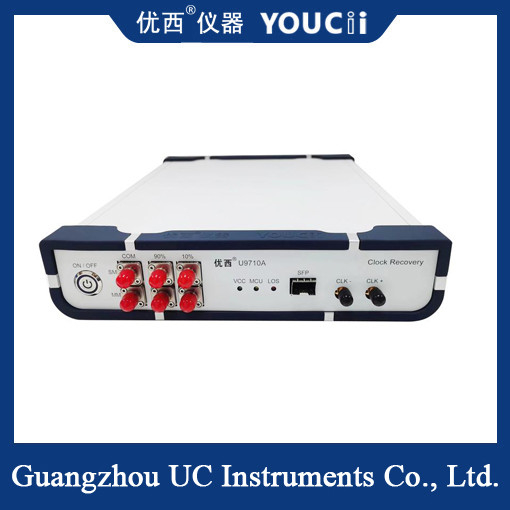

อุปกรณ์อัดเวลาอัตราการปรับตัว U9710A/B 10Gbps เป็นอุปกรณ์การทดสอบที่สามารถปรับอัตราการส่งสัญญาณเข้าได้โดยอัตโนมัติ ภายในช่วง 10Gbps และต่ํากว่าและฟื้นฟูสัญญาณนาฬิกาที่สมองกับสัญญาณที่จะได้รับการทดสอบ.
อัตราการปรับตัว
มันสนับสนุนระยะความเร็ว 1.25Gbps ถึง 10.3125Gbps และสามารถปรับตัวไปตามความเร็วของสัญญาณเข้าโดยอัตโนมัติโดยไม่ต้องปรับแต่งด้วยมือ
ค่าคืนเวลาเต็มอัตรา
มันสามารถฟื้นฟูสัญญาณนาฬิกาอัตราเต็มที่สynchronized กับสัญญาณที่จะได้รับการทดสอบ, ให้นาฬิกา trigger ทันคงสําหรับอุปกรณ์การทดสอบ.
อัตราการแสดงผล
| ไม่ |
ดัชนีเทคนิค |
ค่าสูงสุด |
ค่าขั้นต่ํา |
หน่วย |
| 1 |
ระยะความเร็วข้อมูล |
11.3 | 0.155 | Gbps |
| 2 |
การตรวจพบการสูญเสียสัญญาณภายใน (LOS) |
128 (อัตราการอุดหนุน) | 5 ((ความรู้สึก) | mV |
| 3 |
ความดันไฟฟ้า (ความดันไฟเข้าไฟฟ้าภายนอก) |
5.5 | 4 | V |
| 4 |
อุณหภูมิการทํางาน |
85 | - 40 | °C |
| 5 |
เวลาขึ้นของนาฬิกา (OC-192) (20% ~ 80%) |
33.1 | 22.2 | ps |
| 6 |
เวลาหยุดการทํางาน (OC-192) (80% ~ 20%) |
33.7 | 23.9 | ps |
| 7 |
ความถี่ของนาฬิกา (อัตรา 10.3125Gbps, การแบ่งความถี่ 2) |
2.578 | 2.578 | กิโลกรัม |
| 8 |
การออก Jitter (10.3125Gbps) |
1 (มูลค่าเฉพาะ) | ps | |
สถานการณ์การใช้งาน
การทดสอบอุปกรณ์เครือข่ายแสง
ในการทดสอบอุปกรณ์เครือข่ายออทติกส์ เช่น การทดสอบ ONT หรือการทดสอบการ์ด line board เมื่อสัญญาณที่จะทดสอบมีเพียงการออกสัญญาณออทติกส์ แต่ไม่มีการออกนาฬิกาอุปกรณ์การฟื้นฟูนาฬิกาสามารถใช้ในการฟื้นฟูสัญญาณนาฬิกา, ซึ่งจะนํามาใช้ในการเปิดตัวออสซิลโลสโกปการเก็บตัวอย่างเพื่อการทดสอบแผนภาพตา
การทดสอบโมดูลสื่อสารความเร็วสูง
ใช้ในการทดสอบพารามิเตอร์ เช่นแผนภูมิตาการออกอากาศและขีดจํากัดความอดทนต่อการกระแทกของโมดูลออปติกส์ 10Gbps (เช่น XFP, SFP +)
การวิจัยและพัฒนาศูนย์ข้อมูลและอุปกรณ์เครือข่าย
ระหว่างกระบวนการวิจัยและพัฒนาของศูนย์ข้อมูลและอุปกรณ์เครือข่าย ผลงานของอินเตอร์เฟซ 10G ของอุปกรณ์จะถูกตรวจสอบเพื่อให้แน่ใจว่ามีความน่าเชื่อถือในการส่งข้อมูลความเร็วสูง.
