รายละเอียดสินค้า:
|
| ช่วงอัตราข้อมูล: | 11.3~0.155 Gbps | ช่วงการกู้คืนนาฬิกา: | 155Mb/s ถึง 11Gb/s |
|---|---|---|---|
| อุณหภูมิการทํางาน: | 80~-40°ซ | ช่วงความยาวคลื่น: | 800-1600นาโนเมตร |
| วัสดุ: | โลหะ | น้ําหนัก: | 2กก |
| กระวนกระวายใจเอาต์พุต (10.3125Gbps): | 1 (ค่าปกติ) ปล | ||
| เน้น: | เครื่องมือสัญญาณกู้คืนสัญญาณนาฬิกาแบบแบ่งความถี่ 4 ช่อง,เครื่องมือสัญญาณกู้คืนสัญญาณนาฬิกา CDR 10 Gbps |
||
10 Gbps อัตราเต็ม CDR อัตราปรับ 2/4 การแบ่งความถี่

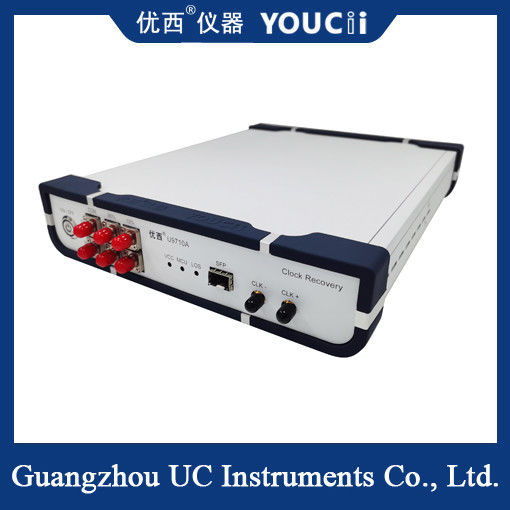

U9710 CDR (Clock Recovery Module) ใช้เป็นหลักในการให้สัญญาณการฟื้นฟูนาฬิกาในสภาพแวดล้อมการทดสอบ โดยไม่ต้องเปิดนาฬิกาเพื่อใช้ออสซิลโซคอปการเก็บตัวอย่างในการทดสอบแผนภาพตาทางออนไลน์ของเครื่องการใช้งานทั่วไปคือการทดสอบอุปกรณ์เครือข่ายออทติก หรือผลิตภัณฑ์ BOB ในการใช้งาน PON เนื่องจากอุปกรณ์ถ่ายภาพเองไม่มีผลิตนาฬิกาส่วนความถี่มันจําเป็นต้องฟื้นตัวสัญญาณนาฬิกาเพื่อกระตุ้นออสซิลโลสโกปการเก็บตัวอย่างเมื่อทดสอบแผนภาพตาทางออปติก.
ค่าคืนเวลาเต็มอัตรา
รองรับการฟื้นฟูสัญญาณนาฬิกาในอัตรา 10Gbps และต่ํากว่า (เช่น 1.25Gbps, 2.5Gbps, 6.25Gbps ฯลฯ) ครอบคลุมมาตรฐานการสื่อสารทั่วไป (เช่น 10GBASE-R, 10G Fibre Channel ฯลฯ)บางรุ่นระดับสูงสามารถขยายได้ถึง 25Gbps หรือสูงกว่า.
ความสั่นสะเทือนต่ําและความแม่นยําสูง
การกระตุ้นของนาฬิกาที่กลับมาเป็นปกติจะต่ํากว่า 1ps (ระดับ Picosecond) รับประกันความแม่นยําของผลการทดสอบ
| ไม่ |
ดัชนีเทคนิค |
ค่าสูงสุด |
ค่าขั้นต่ํา |
หน่วย |
| 1 |
ระยะความเร็วข้อมูล |
11.3 | 0.155 | Gbps |
| 2 |
การตรวจพบการสูญเสียสัญญาณภายใน (LOS) |
128 (อัตราการอุดหนุน) | 5 ((ความรู้สึก) | mV |
| 3 |
ความดันไฟฟ้า (ความดันไฟเข้าไฟฟ้าภายนอก) |
5.5 | 4 | V |
| 4 |
อุณหภูมิการทํางาน |
85 | - 40 | °C |
| 5 |
เวลาขึ้นของนาฬิกา (OC-192) (20% ~ 80%) |
33.1 | 22.2 | ps |
| 6 |
เวลาหยุดการทํางาน (OC-192) (80% ~ 20%) |
33.7 | 23.9 | ps |
| 7 |
ความถี่ของนาฬิกา (อัตรา 10.3125Gbps, การแบ่งความถี่ 2) |
2.578 | 2.578 | กิโลกรัม |
| 8 |
การออก Jitter (10.3125Gbps) |
1 (มูลค่าเฉพาะ) | ps | |
อุปกรณ์ฟื้นฟูนาฬิกาอัตราเต็ม 10Gbps เป็นอุปกรณ์สําคัญที่ใช้ในการทดสอบการสื่อสารความเร็วสูงการให้นาฬิกาเปิดตัวที่มั่นคงสําหรับอุปกรณ์การทดสอบ (เช่น ออสซิลโลสโกปการเก็บตัวอย่าง)โดยสามารถทําการวิเคราะห์คุณภาพสัญญาณได้อย่างละเอียด
