รายละเอียดสินค้า:
|
| Wavelength range: | 800~1650nm | Optical output range: | +5~-15dBm |
|---|---|---|---|
| Clock output jitter: | 1ps | Spectroscopic ratio: | 10%，90% |
| Electrical interface type: | 18GHz SMA | Material: | Metal |
| Clock output frequency division: | 2 / 4 / 8 / 16 / 32 / 64 | ||
| เน้น: | อุปกรณ์สัญญาณ CDR ความเร็วเต็ม 15Gbps,อุปกรณ์สัญญาณการฟื้นฟูนาฬิกา,อุปกรณ์สัญญาณ CDR อัตราเต็ม |
||

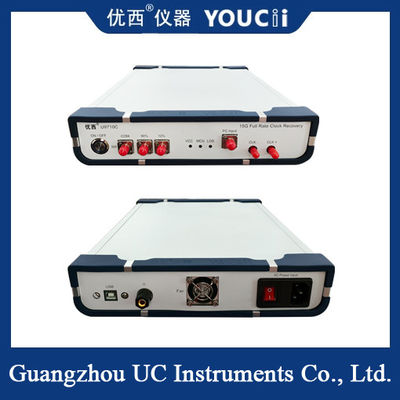

15Gbps อัตราเต็ม CDR ส่งสัญญาณเครื่องประกอบการคืนนาฬิกา
U9710C CDR (Clock Recovery) ใช้เป็นหลักในการให้สัญญาณการฟื้นฟูนาฬิกาในสภาพแวดล้อมการทดสอบโดยไม่ต้องเปิดนาฬิกาเพื่อใช้ออสซิลโซคอปการเก็บตัวอย่างในการทดสอบแผนภาพตาทางออนไลน์ของเครื่องการใช้งานทั่วไปคือการทดสอบอุปกรณ์เครือข่ายออทติก หรือผลิตภัณฑ์ BOB ในการใช้งาน PON เนื่องจากอุปกรณ์ถ่ายภาพเองไม่มีผลิตนาฬิกาส่วนความถี่มันจําเป็นต้องฟื้นตัวสัญญาณนาฬิกาเพื่อกระตุ้นออสซิลโลสโกปการเก็บตัวอย่างเมื่อทดสอบแผนภาพตาทางออปติก.
ตัวชี้วัดทางเทคนิคหลัก
ความอดทนต่อ Jitter: มันต้องตอบสนองมาตรฐาน เช่น ITU-T G.8251 และ IEEE 8023ปกติแล้วความอดทนในการกระตุ้น input ต้องอยู่ที่ระดับ UI (unit interval) (เช่น ± 0.5UI)
ความสั่นสะเทือนในการออกเสียง: ความสั่นสะเทือนของนาฬิกาการฟื้นฟูควรอยู่ภายใต้ระดับ 100fs (femtosecond) เพื่อให้แน่ใจถึงความแม่นยําของการทดสอบของอุปกรณ์ด้านล่าง เช่น เครื่องทดสอบอัตราความผิดพลาดของบิตและออสซิลโลสโกป
ความรู้สึก: รองรับการเข้าสัญญาณแสงต่ําถึง -15 DBM (ผ่านโมดูลแปลงไฟฟ้าแสง) หรือการเข้าสัญญาณไฟฟ้าระดับ MV
ความกว้างแบนด์เวทของลุป: ระยะที่ปรับได้โดยทั่วไปจะตั้งแต่ 100kHz ถึง 20MHz เพื่อรองรับลักษณะสัญญาณและความต้องการในการทดสอบที่แตกต่างกัน
TเอกนิคPอาราเมตร
|
รายการ |
TเอกนิคPอาราเมตร |
แม็กซ์ |
นาที |
หน่วย |
|
1 |
ระยะความเร็วข้อมูล (จุดความเร็วข้อมูล) |
0.622/1.25/2.488/2.5/3.125/4.25/5.0/6.25/7.5/8.5/ 9.953/10.0/10.3125/10.709/11.096/11.317/11.519/ 11.7/12.0/12.5/13.5G/14.025/14.0625/14.25/14.5/15.0 |
Gbps |
|
|
3 |
ระยะความยาวคลื่น: โหมดเดียว (หลายโหมดเป็นตัวเลือก) |
1610(1310) |
1310(850) |
nm |
|
4 |
ระยะทางเข้าทางออนไลน์ |
+3 |
- 15 |
dBm |
|
5 |
นาฬิกาคืนอัตราการแบ่งความถี่ |
2 / 4 / 8 / 16 / 32 / 64 |
|
|
|
6 |
การออกอัดอัมพลิทูด์ของเวลาไฟฟ้า |
600(มูลค่าทั่วไป) |
mVpp |
|
|
7 |
นาฬิกาขึ้นเวลาOC-192)(20% ~ 80%) |
33.1 |
22.2 |
ps |
|
8 |
เวลาลงจากนาฬิกาOC-192)(80% ~ 20%) |
33.7 |
23.9 |
ps |
|
9 |
การออกเสียงจิตร10.3125Gbps) |
1.0 (มูลค่าทั่วไป) |
ps |
|
|
10 |
ความถี่ของนาฬิกา10.3125Gbps) |
5.156/2.578/1.289/0.644/0.322 |
กิโลกรัม |
|
|
11 |
การตรวจพบการสูญเสียสัญญาณภายใน (LOS) |
128(过载) |
5(ความละเอียด) |
mV |
|
12 |
ความดันไฟฟ้า (ความดันไฟเข้าไฟฟ้าภายนอก) |
5.5 |
4 |
V |
|
13 |
อุณหภูมิการทํางาน |
85 |
- 40 |
°C |
อุปกรณ์การฟื้นฟูนาฬิกาอัตราเต็ม 15Gbps เป็นอุปกรณ์หลักในการทดสอบการสื่อสารความเร็วสูง และผลประกอบการของมันมีผลต่อความน่าเชื่อถือของผลการทดสอบโดยตรง,ระยะความเร็วและการทํางานของ jitter ต้องพิจารณาอย่างครบถ้วน
