รายละเอียดสินค้า:
|
| Optical input range: | +3~-15dBm | Material: | Metal |
|---|---|---|---|
| Size: | 1U | The clock restores the frequency division ratio: | 2 / 4 / 8 / 16 / 32 / 64 |
| Working temperature: | -40~85℃ | Output jitter（10.3125Gbps）: | 10ps |
| Output the electrical clock amplitude: | 600mVpp | ||
| เน้น: | อุปกรณ์ทดสอบการสื่อสาร 15Gbps,อุปกรณ์ทดสอบการสื่อสารความเร็วสูง,อุปกรณ์ทดสอบการสื่อสาร CDR อัตราเต็ม |
||
อุปกรณ์ทดสอบการสื่อสารความเร็วสูง CDR 15Gbps ความเร็วเต็ม
อุปกรณ์ฟื้นฟูนาฬิกาอัตราเต็ม 15Gbps เป็นอุปกรณ์ทดสอบหลักที่ใช้ในระบบสื่อสารความเร็วสูง (เช่นการสื่อสารทางออปติกส์, การเชื่อมต่อระหว่างศูนย์ข้อมูล, ฯลฯ)ฟังก์ชันหลักของมันคือการสกัดสัญญาณนาฬิกาจากกระแสข้อมูลความเร็วสูง เพื่อให้แน่ใจว่าปลายรับสามารถถอดรหัสข้อมูลได้อย่างถูกต้อง.

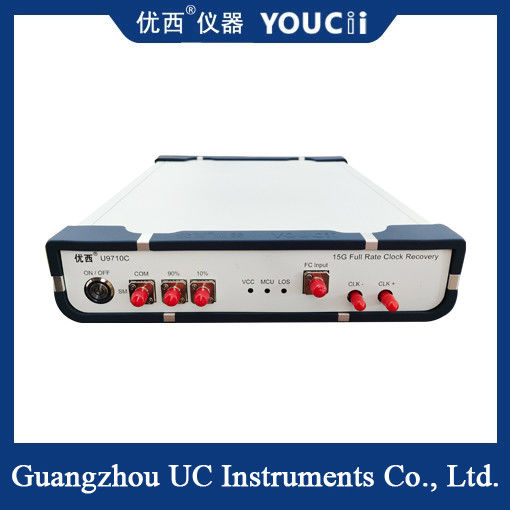

U9710C CDR กับเครื่องปรับเปลี่ยนอินเตอร์เฟซออปติก FC, ซึ่งเหมาะสําหรับ SFP แคปซูล SFP ปกติ, SFP +, OLT SFP และโมดูลออปติกอื่น ๆ.อินเตอร์เฟซออปติก FC เพื่อรับสัญญาณออปติก เป็นสัญญาณไฟฟ้าและจากนั้นก็ดึงออกและผลิตนาฬิกาของสัญญาณไฟฟ้า
TเอกนิคPอาราเมตร
|
รายการ |
TเอกนิคPอาราเมตร |
แม็กซ์ |
นาที |
หน่วย |
|
1 |
ระยะความเร็วข้อมูล (จุดความเร็วข้อมูล) |
0.622/1.25/2.488/2.5/3.125/4.25/5.0/6.25/7.5/8.5/ 9.953/10.0/10.3125/10.709/11.096/11.317/11.519/ 11.7/12.0/12.5/13.5G/14.025/14.0625/14.25/14.5/15.0 |
Gbps |
|
|
3 |
ระยะความยาวคลื่น: โหมดเดียว (หลายโหมดเป็นตัวเลือก) |
1610(1310) |
1310(850) |
nm |
|
4 |
ระยะทางเข้าทางออนไลน์ |
+3 |
- 15 |
dBm |
|
5 |
นาฬิกาคืนอัตราการแบ่งความถี่ |
2 / 4 / 8 / 16 / 32 / 64 |
|
|
|
6 |
การออกอัดอัมพลิทูด์ของเวลาไฟฟ้า |
600(มูลค่าทั่วไป) |
mVpp |
|
|
7 |
นาฬิกาขึ้นเวลาOC-192)(20% ~ 80%) |
33.1 |
22.2 |
ps |
|
8 |
เวลาลงจากนาฬิกาOC-192)(80% ~ 20%) |
33.7 |
23.9 |
ps |
|
9 |
การออกเสียงจิตร10.3125Gbps) |
1.0 (มูลค่าทั่วไป) |
ps |
|
|
10 |
ความถี่ของนาฬิกา10.3125Gbps) |
5.156/2.578/1.289/0.644/0.322 |
กิโลกรัม |
|
|
11 |
การตรวจพบการสูญเสียสัญญาณภายใน (LOS) |
128(过载) |
5(ความละเอียด) |
mV |
|
12 |
ความดันไฟฟ้า (ความดันไฟเข้าไฟฟ้าภายนอก) |
5.5 |
4 |
V |
|
13 |
อุณหภูมิการทํางาน |
85 |
- 40 |
°C |
สถานการณ์การใช้งานทั่วไป
การวิจัยและพัฒนา และการผลิตโมดูลทางออนไลน์
ในการทดสอบโมดูลทางออนไลน์ 10G/25G เครื่องมือการฟื้นฟูนาฬิกาจะใช้ในการสกัดสัญญาณนาฬิกาที่ปลายการส่งเพื่อตรวจสอบคุณภาพรูปแบบตาผลประกอบการ jitter และอัตราความผิดพลาดของบิตของโมดูล.
ใช้พร้อมกับออสซิลโลสโกปการเก็บตัวอย่าง (เช่น Tektronix DSA8300) หรือเครื่องทดสอบอัตราความผิดพลาดบิต (เช่น Anritsu MP1900A)
การทดสอบเชื่อมต่อความเร็วสูง
ในศูนย์ข้อมูลหรือสถานีฐาน 5G ใช้ในการทดสอบความสมบูรณ์แบบของสัญญาณของสายหลังความเร็วสูง สายเคเบิลหรือเครื่องเชื่อม
โดยการฟื้นฟูสัญญาณนาฬิกา การสูญเสียการใส่, การสูญเสียการกลับ และการสับสนในลิงค์ถูกวิเคราะห์
การทดสอบความสอดคล้องกับโปรโตคอล
ตรวจสอบว่าอุปกรณ์นั้นมีความสอดคล้องกับความต้องการในการฟื้นฟูเวลาในมาตรฐาน IEEE 802.3ba (40G/100G Ethernet) หรือ ITU-T G.709 (OTN)
