รายละเอียดสินค้า:
|
| ช่วงการวัดพลังงาน: | 10 ~ -65dBm | ความยาวคลื่นที่ได้รับการสอบเทียบ: | 850nm, 980nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm |
|---|---|---|---|
| อุณหภูมิในการจัดเก็บ: | -20°C ถึง 60°C | องค์ประกอบเซ็นเซอร์: | อินก่าแอส |
| อุณหภูมิในการทำงาน: | 0 ～ +40℃ | การรับประกัน: | 1 ปี |
| ระยะเวลาการสุ่มตัวอย่าง: | 100us (10KHz) | ||
| เน้น: | เครื่องวัดพลังงานแสงแม่นยําสูง,เครื่องวัดพลังงานทางแสง 4 ช่อง,LC Port Optical Power Meter เครื่องวัดพลังงานทางแสง |
||

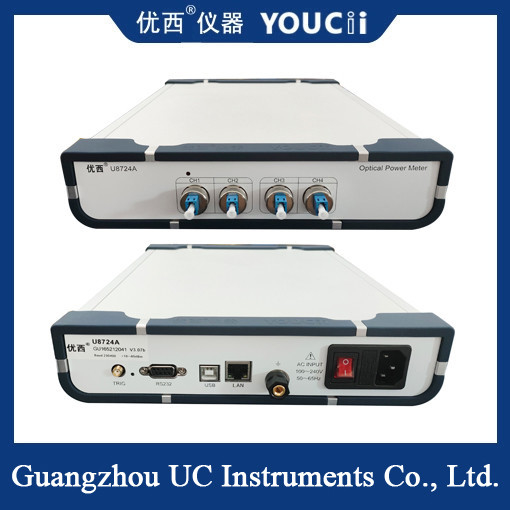

สี่ช่อง LC Port การสแกนเร็ว Optical Power Meter +10~-65dBm
หลักการทํางานของเครื่องวัดพลังงานแสงสแกนเร็วสี่ช่อง คือการแปลงสัญญาณแสงสแกนเป็นสัญญาณไฟฟ้าโดยวิธีการกระจายและการดูดซึมเครื่องตรวจจับเปลี่ยนสัญญาณแสงเป็นสัญญาณไฟฟ้า, แล้วใช้วงจรในการวัดและขยายสัญญาณ แม้ว่าสัญญาณที่อ่อนแอจะสามารถวัดได้อย่างแม่นยํา และแปลงอัตราความสําเร็จหรือพลังงาน
ลักษณะทางเทคนิค
การวัดหลายช่องทาง: การออกแบบ 4 ช่องทางสามารถวัดสัญญาณออปติกหลายสัญญาณได้พร้อมกัน ทําให้ประสิทธิภาพการวัดดีขึ้น
การสแกนเร็ว: ด้วยฟังก์ชันการสแกนเร็ว สามารถจับการเปลี่ยนแปลงของสัญญาณออปติกได้อย่างรวดเร็ว ซึ่งเหมาะสําหรับกรณีการวัดแบบไดนามิก
ความแม่นยําสูง: การใช้ตัวตรวจจับความแม่นยําสูงและวงจรการวัดเพื่อให้แน่ใจว่าผลการวัดแม่นยํา
ระยะความยาวคลื่นที่กว้าง: รองรับความยาวคลื่นที่หลากหลายของการวัดสัญญาณแสง เพื่อตอบสนองความต้องการการใช้งานที่แตกต่างกัน
Sการปรับปรุง
| รุ่น # | U8724A | U8724H | U8724C |
| เซ็นเซอร์ | InGaAs | ||
| ระยะความยาวคลื่น | 850 ~ 1700 nm | ||
| ความยาวคลื่นการปรับ | 850/980/1310/1490/1550/1610 nm |
1510 ~ 1625 nm การปรับระดับต่อเนื่อง |
|
| ระยะกําลัง | +10 ~ -65dBm | +25~-55dBm | +5~-75dBm |
| ระยะเวลาการเก็บตัวอย่าง | 100us (10KHz) | 10 us (100KHz) | |
| ประเภทเส้นใยการใช้งาน | SM และ MM มาตรฐาน ขนาดแกนสูงสุด 62.5 um | ||
| ความไม่แน่นอน (ความถูกต้อง) | ± 4% (1200 nm ~ 1610 nm) | ||
| ความไม่แน่นอน (ความถูกต้อง) | < 0.02 dB แบบ | ||
| ความเป็นเส้นตรง (พลังงาน) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0~ -60dBm) | ||
| ผลกําไรเสีย | > 40 dB | ||
| อินเตอร์เฟซการสื่อสาร | RS232, USB, การควบคุมโดย PC | ||
| อุณหภูมิการทํางาน | 0 °C +40 °C | ||
| อุณหภูมิในการเก็บ | -30 ∙ +80 °C | ||
| ระยะเวลาการปรับระดับใหม่ | 2 ปี | ||
| ขนาด | 235 มิลลิเมตร W, 55 มิลลิเมตร H, 320 มิลลิเมตร D | ||
| น้ําหนัก | 3.0 กิโลกรัม | ||
สาขาใช้งาน
การสื่อสารทางออนไลน์: ใช้ในการวัดกําลังการออก, การสูญเสียและปริมาตรอื่น ๆ ของอุปกรณ์สื่อสารทางออนไลน์ ซึ่งมีความสําคัญมากในการปรับปรุงคุณภาพและความมั่นคงของการสื่อสาร
การตรวจจับไฟเบอร์ออปติก: มันถูกใช้อย่างแพร่หลายในสาขาตรวจจับไฟเบอร์ออปติก เช่น เครื่องตรวจจับอุณหภูมิ เครื่องตรวจจับแรงดัน และ เครื่องตรวจจับความยืดและสะท้อนการเปลี่ยนแปลงปริมาณทางกายภาพของวัตถุที่วัดโดยวัดระดับการบิดและทิศทางการบิดของไฟเบอร์ออปติก.
วิทยาศาสตร์ชีวิต: ในสาขาการวัดเซลล์และโมเลกุลในวิทยาศาสตร์ชีวิต เช่น การวัดโปรตีนสามารถใช้เครื่องวัดพลังงานทางแสง 4 ช่อง เพื่อวัดค่าการดูดซึมของตัวอย่างได้, โดยคํานวณปริมาณของโปรตีนในตัวอย่าง
การแปรรูปเลเซอร์: ใช้ในการทดสอบเลเซอร์และพลังงานผลิตของพวกเขาเพื่อกําหนดความน่าเชื่อถือและความปลอดภัยของกระบวนการแปรรูป
สาขาวิจัย: ใช้ในการวัดและปรับขนาดความเข้มข้นของแสงในการทดลองทางแสง และการวิเคราะห์ผลการทํางานของ photocatalytic ในการวิจัยวัสดุ catalyst
