รายละเอียดสินค้า:
|
| ชั้นวาง: | LCD | องค์ประกอบเซ็นเซอร์: | อินก่าแอส |
|---|---|---|---|
| วัสดุ: | โลหะ | ประเภทไฟเบอร์: | เอส.เอ็ม.เอ็ม.ไฟเบอร์ |
| การรับประกัน: | 1 ปี | อุณหภูมิในการทำงาน: | 0 ~ +40 ℃ |
| ระยะเวลาการสอบเทียบใหม่: | 2 ปี | ||
| เน้น: | เครื่องวัดประสิทธิภาพทางแสงที่ประหยัด,เครื่องวัดพลังงานทางแสง BNC Interface,เครื่องวัดพลังงานทางแสงแบบช่องเดียว |
||

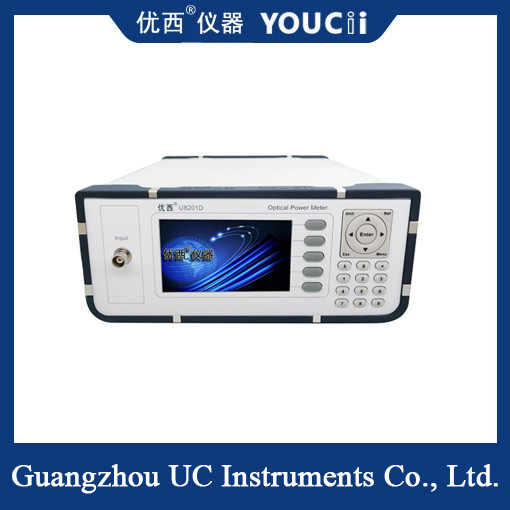

เครื่องวัดกำลังแสงแบบประหยัดพร้อมอินเทอร์เฟซ BNC ช่องเดียว
หลักการทำงานของเครื่องวัดกำลังแสงแบบประหยัดช่องเดียวขึ้นอยู่กับปรากฏการณ์โฟโตอิเล็กทริกและเทคโนโลยีการประมวลผลสัญญาณ เมื่อสัญญาณแสงเข้าสู่ตัวจับเวลาพลังงานแสง จะถูกรับโดยตัวตรวจจับแสง (เช่น โฟโตไดโอด) ก่อน ตัวตรวจจับแสงจะแปลงสัญญาณแสงที่ได้รับเป็นสัญญาณไฟฟ้า ซึ่งจะถูกขยายโดยเครื่องขยายสัญญาณ จากนั้นสัญญาณที่ขยายจะถูกแปลงเป็นสัญญาณดิจิทัลโดยตัวแปลงอนาล็อกเป็นดิจิทัลและประมวลผลโดยไมโครคอนโทรลเลอร์หรือตัวประมวลผลสัญญาณดิจิทัล ในที่สุด สัญญาณที่ประมวลผลจะแสดงในรูปแบบดิจิทัลบนหน้าจอ ซึ่งแสดงถึงค่าตัวเลขของกำลังแสง
ลักษณะการทำงาน
การวัดที่แม่นยำ: สามารถวัดขนาดของกำลังแสงได้โดยตรง และสามารถประเมินการสูญเสียและประสิทธิภาพของลิงก์ออปติคัลได้โดยการเปรียบเทียบการวัด
อินเทอร์เฟซหลายรายการ: โดยปกติจะติดตั้งด้วยการออกแบบอินเทอร์เฟซที่หลากหลาย เช่น FC, SC, ST เป็นต้น เพื่อตอบสนองความต้องการในการเชื่อมต่อไฟเบอร์ออปติกต่างๆ
อายุการใช้งานแบตเตอรี่ยาวนาน: แบตเตอรี่ลิเธียมแบบชาร์จไฟได้ในตัวรองรับเวลาทำงานต่อเนื่องนาน ซึ่งสะดวกสำหรับการใช้งานและการวัดภาคสนาม
อินเทอร์เฟซที่ใช้งานง่าย: อินเทอร์เฟซที่เป็นมิตรต่อผู้ใช้และข้อความแจ้งการทำงานทำให้กระบวนการวัดง่ายขึ้นและสะดวกยิ่งขึ้น
| รุ่น # | U8201 | U8202 | U8204 | U820XH |
| จำนวนช่อง | 1 | 2 | 4 | X |
| ช่วงพลังงาน | +10 ~ -65dBm | +25 ~ -50dBm | ||
| ช่วงความยาวคลื่น | 850 ~ 1700 nm | |||
| ความยาวคลื่นการสอบเทียบ | 850/980/1310/1490/1550/1610 nm | |||
| ประเภทไฟเบอร์ที่ใช้งาน | SM และ MM มาตรฐานขนาดแกนสูงสุด 62.5 um | |||
|
สัมบูรณ์ ความไม่แน่นอน (ความแม่นยำ) ที่สภาวะอ้างอิง |
± 4% (1200 nm ~ 1610 nm) | |||
|
สัมพัทธ์ ความไม่แน่นอน (ความแม่นยำ) ที่สภาวะอ้างอิง |
＜ 0.02 dB ทั่วไป | |||
| ความเป็นเชิงเส้น (กำลัง) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0~ -50dBm) | |||
| การสูญเสียการส่งกลับ | ＞ 40 dB | |||
| อุณหภูมิในการทำงาน | 0 ～ +40℃ | |||
| อุณหภูมิในการจัดเก็บ | -30 ～ +80℃ | |||
| ระยะเวลาการสอบเทียบใหม่ | 2 ปี | |||
| ขนาด | 245 มม. กว้าง, 105 มม. สูง, 320 มม. ลึก | |||
| น้ำหนัก | 2.0 กก. | |||
สาขาการใช้งาน
เครื่องวัดกำลังแสงแบบประหยัดช่องเดียวมีการใช้กันอย่างแพร่หลายในสาขาต่อไปนี้:
การสื่อสารด้วยแสง: ใช้เพื่อวัดประสิทธิภาพของอุปกรณ์ออปติคัลและประเมินคุณภาพการส่งผ่านของลิงก์ไฟเบอร์ออปติก
การก่อสร้างและบำรุงรักษาสายเคเบิลใยแก้วนำแสง: ใช้เพื่อวัดการสูญเสียการเชื่อมต่อสายเคเบิลใยแก้วนำแสง ตรวจสอบความต่อเนื่อง ฯลฯ
การส่งและตรวจจับไฟเบอร์ออปติก: ใช้เพื่อตรวจสอบการเปลี่ยนแปลงของกำลังแสงในระหว่างการส่งไฟเบอร์ออปติกและประเมินประสิทธิภาพของเซ็นเซอร์ไฟเบอร์ออปติก
