รายละเอียดสินค้า:
|
| ประเภทการแสดงผล: | LCD | ระยะเวลาการสุ่มตัวอย่าง: | 100us (10KHz) |
|---|---|---|---|
| ข้อกำหนดด้านพลังงาน: | แรงดันไฟฟ้ากระแสสลับ 100 ~ 240V | ขั้วต่อ: | FC หรือตามที่คุณร้องขอ |
| อินเทอร์เฟซการสื่อสาร: | ยูเอสบี、RS-232 | วัสดุ: | โลหะ |
| ระยะเวลาการสอบเทียบใหม่: | 2 ปี | ||
| เน้น: | การแสดงเครื่องตรวจสอบเครื่องวัดพลังงานทางแสง,เครื่องวัดพลังงานทางแสง 4 ช่อง,เครื่องวัดพลังงานทางแสงภายนอก |
||

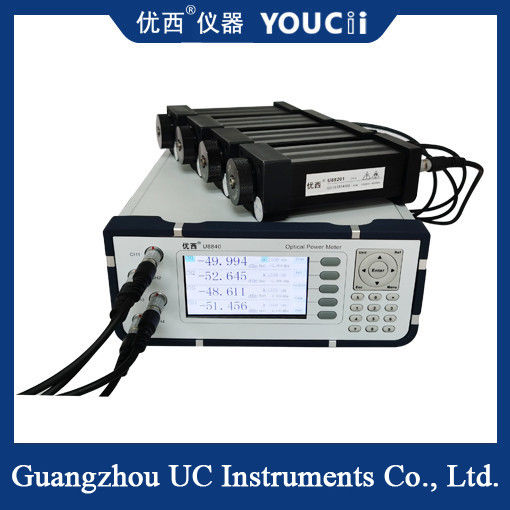

เครื่องวัดพลังงานทางแสงสี่ช่อง พร้อมเครื่องตรวจสอบด้านนอก
เครื่องวัดพลังงานแสงภายนอกแบบสี่ช่องโดยทั่วไปประกอบด้วย เครื่องตรวจแสง เครื่องขยายเสียง เครื่องกรอง เครื่องแปลงอานาล็อกเป็นดิจิตัล และไมโครโปรเซสเซอร์สัญญาณทางออนไลน์ถูกรับโดยเครื่องตรวจแสงและแปลงเป็นสัญญาณไฟฟ้า, ซึ่งถูกประมวลผลโดยเครื่องขยายเสียงและกรอง, แล้วแปลงเป็นสัญญาณดิจิตอลโดยเครื่องแปลงแบบ analog-to-digital, และสุดท้ายถูกประมวลผลและแสดงโดยไมโครโปรเซสเซอร์.
หลักการทํางานของเครื่องวัดพลังงานแสงภายนอก 4 ช่อง คือสัญญาณทางออนไลน์ถูกรับโดยเครื่องตรวจแสงและแปลงเป็นสัญญาณไฟฟ้า, แล้วขยายเสียง, บดกรองและดิจิตอลผ่านวงจร, และสุดท้ายค่าพลังงานของสัญญาณออปติกส์ได้รับ.ความแรงของสัญญาณออปติกส์ของเส้นทางออปติกส์ที่แตกต่างกัน 4 เส้นทางสามารถวัดได้พร้อมกัน.
| รุ่น | ยู88201 | ยู88202 | ยู88203 | ยู88204 |
| ประเภทของตัวตรวจจับ | InGaAs ช่องเดียว | |||
| ระยะความยาวคลื่นการทํางาน | 850 ~ 1700 nm | |||
| ระยะการวัดพลังงาน | +5~ -80dBm | +15~ -70dBm | +25~ -60dBm | +10~ -55dBm |
| ระยะเวลาการเก็บตัวอย่างพลังงาน | ≥0.01ms | |||
| ประเภทเส้นใยการใช้งาน | สายใยแบบหนึ่งแบบและหลายแบบแบบมาตรฐาน, กว้างแกนเส้นใยสูงถึง 62.5 um | |||
| ความแม่นยําอย่างสมบูรณ์ | ±4% (1200 nm ~ 1610 nm) | |||
| ความแม่นยํา | < 0.02 dB ค่าเฉพาะ | |||
| ความเป็นเส้นตรงของพลังงาน | ≤+/- 002dB (1200 nm ~ 1610 nm, + 0 ~ -60 dBm) | |||
| ผลกําไรเสีย | > 40 dB | |||
| วงจรการปรับ | 2 ปี | |||
| อินเตอร์เฟซการเข้าออปติก | รองรับการจับไฟเบอร์ออฟติก หรือการใส่เครื่องเชื่อม FC/PC | การรับพื้นที่ทดสอบแบบเขียน | ||
| อินเตอร์เฟซการสื่อสาร | สายเคเบิลเจ็ดแกน | |||
| อุณหภูมิการทํางาน | 0~+40°C | |||
| อุณหภูมิการเก็บรักษา | - 30~+80°C | |||
| ขนาดรวม | 155mmL,60mmW,52mm H | |||
| น้ําหนัก | 0.5กก | |||
สรุปแล้ว เครื่องวัดพลังงานทางออนไลน์ภายนอกแบบสี่ช่อง มีลักษณะของการวัดความแม่นยําสูง การตอบสนองอย่างรวดเร็ว การออกแบบหลายช่อง เป็นต้นและมีการใช้งานที่กว้างขวางในการสื่อสารทางออนไลน์, การตรวจจับไฟเบอร์ออปติก และวิทยาศาสตร์ชีวิต
