รายละเอียดสินค้า:
|
| พอร์ทเชื่อมต่อ: | พอร์ตออปติคัล | จํานวนช่องทาง: | 12 |
|---|---|---|---|
| ประเภท: | เครื่องทดสอบรหัสข้อผิดพลาด | อุณหภูมิในการจัดเก็บ: | -20 ̊+70 °C |
| อินเตอร์เฟซ: | ยูเอสบี, แลน, GPIB | อุณหภูมิเคส: | 5~45°ซ |
| รุ่น: | U9210F | ||
| เน้น: | เครื่องวัดความผิดพลาดทางแสง 12 ช่อง,เครื่องวัดความผิดพลาดทางแสง 15G,622M ~ 15.0G เครื่องวัดความผิดพลาดทางแสง |
||

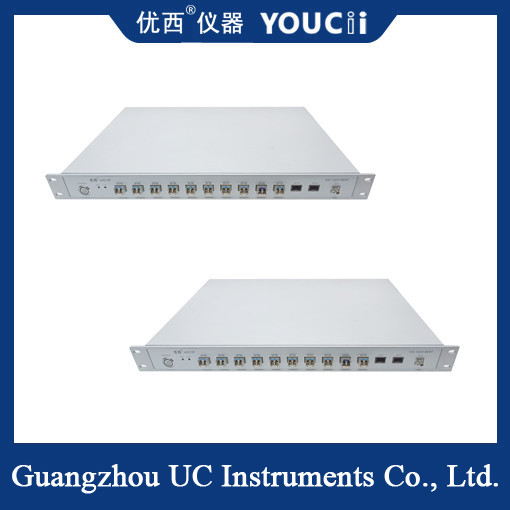

15G 12-Channel Full Rate Optical Error Meter 622M ~ 15.0G BERT การวัดความผิดพลาดทางออนไลน์
ภาพรวมลักษณะ
ความเร็วสูง: อัตราการส่งข้อมูลสูงถึง 15Gbps ได้รับการสนับสนุนเพื่อตอบสนองความต้องการในการทดสอบของระบบสื่อสารทางแสงความเร็วสูงที่ทันสมัย
หลายช่องทาง: ด้วยช่องทางพอร์ตออปติก 12 ช่องทาง ทุกช่องทางสามารถปรับสynchronize input และ output ได้ สามารถตรวจสอบความผิดพลาดในระยะ paralel สามารถปรับปรุงประสิทธิภาพการทดสอบ
การทดสอบอัตราเต็ม: การสนับสนุนการทดสอบความผิดพลาดอัตราเต็มจากความเร็วต่ําไปสู่ความเร็วสูง ซึ่งครอบคลุมจุดอัตราทั่วไปหลายจุด เหมาะสําหรับโมดูลที่ใช้งานแบบปกติในปัจจุบัน
ความแม่นยําสูง: มีผลิตของนาฬิกา jitter ต่ําและความสามารถในการตรวจสอบความผิดพลาดความแม่นยําสูงเพื่อรับรองความแม่นยําของผลการทดสอบ
12 ช่องทางไฟฟ้า (สังเกตว่านี่เป็นตัวอย่างของพอร์ตไฟฟ้า และลักษณะของพอร์ตออปติกคล้ายกัน)ช่องทางทุกช่องเชื่อมต่อการเข้าและการออก เพื่อให้สามารถตรวจสอบความผิดพลาดที่อิสระ.
การตรวจสอบความผิดพลาดบิตอย่างต่อเนื่องและระยะเวลา: ให้การตรวจสอบความผิดพลาดบิตอย่างครบถ้วน
รองรับหลายประเภทโค้ด เช่น PRBS7, PRBS23, PRBS31 เป็นต้น เพื่อตอบสนองความต้องการการทดสอบที่แตกต่างกัน
การออกของนาฬิกา jitter ต่ํา: รับประกันความมั่นคงของสัญญาณการทดสอบ
รายละเอียด
| ไม่ ไม่ | ข้อโต้แย้ง | นาที | รุ่น | แม็กซ์ | หน่วย |
| 1 | อัตราข้อมูล | 0.614 | 0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 | 11.7 | Gbps |
| 2 | จํานวนช่องทาง | 12 (12 ท่าทางช่องทาง) | |||
| 3 | รูปแบบรหัส | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | เวลาขึ้นและตก (20% ถึง 80%) | 18 | 23 | ps | |
| 5 | การเปลี่ยนรูปแบบ | รองรับการสลับสัญญาณที่ปลายส่งและรับ | |||
| 6 | อัมพลิทูดออกสัญญาณ (ปลายเดียว) | 200 | 800 | 1000 | mV |
| 7 | การออกข้อมูล jitter (RMS) | 1.5 ((10.3125G) | ps | ||
| 8 | อินเตอร์เฟซข้อมูล input/output | ระยะความแตกต่าง, การเชื่อมต่อ AC, อัตราต่อต้าน 50 Ohm, SMA | |||
| 9 | การออกเวลา | 100 | 156.25 | 156.25 | MHz |
| 10 | ความรู้สึกในการเข้าสัญญาณข้อมูล (แบบเดียว) | 0.1 | Vpp | ||
| 11 | การตัดแผนที่ตา | 50 | 52 | 54 | % |
| 12 | อุณหภูมิการทํางาน | 10 | 25 | 50 | °C |
ข้อควรระวังในการใช้
การเชื่อมต่อและการตั้งค่า: เมื่อใช้เครื่องวัดความผิดพลาด อุปกรณ์สื่อสารทางแสงควรเชื่อมต่อกับการทดสอบอย่างถูกต้องและปริมาตรที่เหมาะสมควรถูกกําหนดตามความต้องการในการทดสอบเช่น อัตราการส่งสัญญาณ ประเภทรหัส เป็นต้น
การติดตามและวิเคราะห์: หลังจากเปิดเครื่องวัดความผิดพลาดแล้ว ควรติดตามจํานวนและประเภทของรหัสความผิดพลาดอย่างใกล้ชิด และค้นหาสาเหตุของรหัสความผิดพลาดผ่านฟังก์ชันการวิเคราะห์
การปรับและปรับปรุง: ทําการปรับปรุงและปรับปรุงที่จําเป็นตามผลการวิเคราะห์ เช่น การเปลี่ยนโมดูลออปติก และปรับปรุงการเชื่อมต่อไฟเบอร์ออปติก
การทดสอบซ้ํา: เพื่อตรวจสอบผลของการปรับ สามารถทดสอบซ้ําหลายครั้งเพื่อรับรองความน่าเชื่อถือของผลการทดสอบ
