บ้าน ผลิตภัณฑ์เครื่องวัดพลังงานแสง

เครื่องวัดความผิดพลาด 400G PAM4

เครื่องวัดความผิดพลาด 400G PAM4

เครื่องวัดความผิดพลาด 400G PAM4
เครื่องวัดความผิดพลาด 400G PAM4

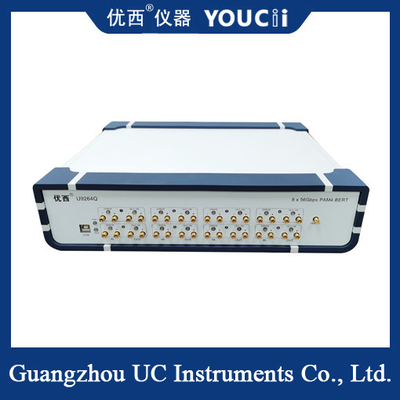

ภาพใหญ่ :  เครื่องวัดความผิดพลาด 400G PAM4

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: YOUCii
หมายเลขรุ่น: U9264Q
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: Negotiate price
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 20 วันทำงาน
เงื่อนไขการชำระเงิน: L/C,D/A,D/P,T/T,Western Union,MoneyGram
สามารถในการผลิต: 10 ชิ้น / เดือน

เครื่องวัดความผิดพลาด 400G PAM4

ลักษณะ
อินเตอร์เฟซ: USB เวลาที่เพิ่มขึ้นลดลง (20% ถึง 80%): 14-35pS
แอมพลิจูดเอาต์พุตของสัญญาณ (ปลายด้านเดียว): 200-1000mV ความไวของอินพุตสัญญาณข้อมูล (ปลายด้านเดียว): 50mVpp
วัสดุ: โลหะ จํานวนช่องทาง: 8
อุณหภูมิการทํางาน: 10~50℃
เน้น:

เครื่องวัดความผิดพลาด PAM4 ความเร็วสูง

,

โมดูลตัวรับแสง PAM4 เครื่องวัดความผิดพลาด

,

เครื่องวัดความผิดพลาด 400G PAM4

เครื่องวัดความผิดพลาด 400G PAM4


เครื่องวิเคราะห์ความผิดพลาด 400G PAM4 เป็น เครื่องวิเคราะห์ความผิดพลาดที่มีประสิทธิภาพสูงที่ออกแบบมาเพื่อทดสอบสัญญาณ PAM4 (การปรับปรุงความยาวของแรงเต้นสี่ระดับ) ในอัตรา 400Gมันสามารถเปลี่ยน NRZ (รหัสที่ไม่กลับมาเป็นศูนย์) และรหัส PAM4 โดยไม่ต้องมีอุปกรณ์เสริมส่งการรับประกันอย่างมีประสิทธิภาพต่อการผลิตและการทดสอบแบบอัตโนมัติของโมดูลตัวรับสัญญาณแสงความเร็วสูง


ลักษณะหลัก
ความเร็วสูงและการทํางานสูง: เครื่องวัดความผิดพลาด 400G PAM4 รองรับอัตราการส่งถึง 400G ซึ่งสามารถตอบสนองความต้องการในการทดสอบของระบบการสื่อสารความเร็วสูงปัจจุบันและอนาคตได้ในขณะเดียวกัน, ความสามารถในการวิเคราะห์ความผิดพลาดที่มีประสิทธิภาพสูงสามารถรับประกันความแม่นยําและความน่าเชื่อถือของการทดสอบ


การทดสอบปานกลางหลายช่องทาง: เครื่องตรวจสอบความผิดพลาด PAM4 400G บางเครื่อง (เช่น BERTWaveE856F) รองรับช่องทาง 8 ช่องทางในขณะเดียวกัน โดยช่องทางเดียวสูงถึง 28.9GBd ปรับปรุงประสิทธิภาพการทดสอบให้ดีมาก


การเลือกประเภทรหัสแบบยืดหยุ่น: เครื่องทดสอบความผิดพลาด 400G PAM4 รองรับประเภทรหัส NRZ และ PAM4 หลากหลายประเภท รวมถึงประเภทรหัส PRBS (เรียงไบนารีแบบลอกลอกสุ่ม) ประเภทรหัสซีรีส์ ประเภทรหัสที่กําหนดโดยผู้ใช้งาน เป็นต้น,เพื่อตอบสนองความต้องการของกรณีทดสอบที่แตกต่างกัน


สัญญาณการออกที่ปรับได้: ความยาวของสัญญาณการออกสามารถปรับได้, ความขั้วสามารถพลิกได้อย่างอิสระ และมันสนับสนุนสองโหมดการทดสอบ: เวลาและต่อเนื่องให้ความยืดหยุ่นและความสะดวกในการทดสอบ.


การสนับสนุน FEC: บางเครื่องตรวจสอบความผิดพลาด 400G PAM4 (เช่น BERTWaveE856F) รองรับ KP4-RS (544, 514) FEC (การแก้ไขความผิดพลาดไปข้างหน้า) ซึ่งเพิ่มความแม่นยําและความน่าเชื่อถือในการทดสอบ


ปริมาตรเทคนิค

ไม่ ไม่ ข้อโต้แย้ง MIN รุ่น MAX หน่วย
1 รูปแบบการรหัสสัญญาณ NRZ/PAM4
2 อัตราข้อมูล 6.144 6.144,10.3125,20,25,25.78125,26.5625,28.05 28.05 Gbps
3 รูปแบบรหัส PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,User PRBS13Q,SSPRQ,JP03A,JP03B
4 เวลาขึ้น-ตก ((20% ถึง 80%)
14 35 pS
5 การเปลี่ยนรูปแบบ สัญญาณที่ปลายการรับจะกลับกันโดยอัตโนมัติ
6 อัมพลิทูดออกสัญญาณ (ปลายเดียว) 200 800 1000 mV
7 25G Data Output jitter (RMS)
500 700 fs
8 อินเตอร์เฟซข้อมูล input/output หมุนแยก, การเชื่อมต่อ AC, อัตราต่อต้าน 50 โอม, SMA 2.92 มม.
9 การออกเวลา 0.2 6.64 13.28 กิโลกรัม
10 ความรู้สึกในการเข้าสัญญาณข้อมูล (แบบเดียว)
50
mVpp
11 ข้อมูลการออกแผนที่ตาตัด NRZ 49 50 52 %
12 PAM4 ความสูงของตา (ต่อความสูงของตา) 80 110 200 mV
13 ความเส้นตรงของแผนที่ตา PAM 0.95 0.98 1
14 อุณหภูมิการทํางาน 10 25 50 °C



เครื่องวัดความผิดพลาด 400G PAM4 ใช้อย่างแพร่หลายในการพัฒนาและผลิตโมดูลตัวรับสัญญาณออปติก (เช่น QSFP-DD/OSFP/QSFP28/CFPx/CXP) โดยเฉพาะในการทดสอบผลิตภัณฑ์ 400G ร่วมกันนอกจากนี้, มันยังสามารถนําไปใช้ในการพัฒนาและผลิตอุปกรณ์/ระบบย่อยทางออทคิตร, การตรวจสอบคุณภาพที่เข้ามาและการผลิตของผู้จําหน่ายอุปกรณ์ระบบการติดตั้งและแก้ปัญหาอุปกรณ์ระบบ, และการตรวจสอบผลการทํางานของชุดเคเบิล

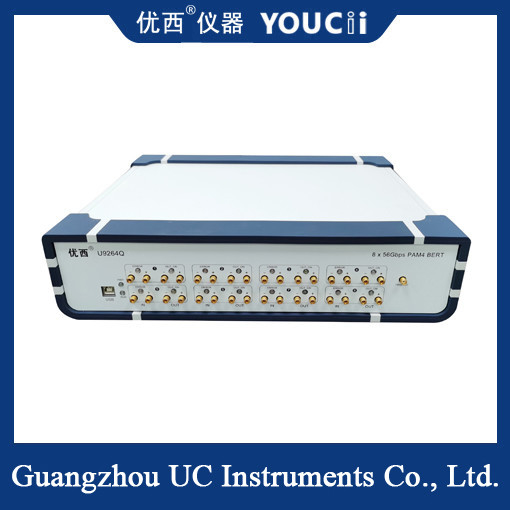

เครื่องวัดความผิดพลาด 400G PAM4 0
