รายละเอียดสินค้า:
|
| แอมพลิจูดเอาต์พุตของสัญญาณ: | 200mV | วัสดุ: | โลหะ |
|---|---|---|---|
| โหมดการเข้ารหัสสัญญาณ: | NRZ/แพม4 | ขนาด: | 17.3 x 8.7 x 5.3 นิ้ว |
| การเชื่อมต่อ: | ยูเอสบี, แลน, GPIB | อัตราข้อมูล: | 6.144、10.3125、20、25、25.78125、26.5625、28.05 |
| เอาต์พุตนาฬิกา: | 6.64 | ||
| เน้น: | โมดูลเครื่องรับสัญญาณแสง PM4 BERT,400G PM4 BERT,ความเร็วสูง PM4 BERT |
||

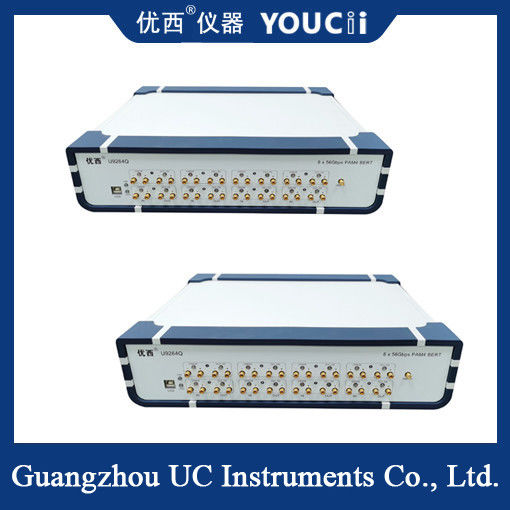

อุปกรณ์ทดสอบโมดูลเครื่องรับสัญญาณทางออนไลน์ความเร็วสูง 400G PM4 BERT
ลักษณะของสินค้า
เปลี่ยนแบบรหัส
เครื่องตรวจสอบความผิดปกติสามารถผลิตรหัสแบบเดียวเท่านั้นขณะที่เครื่องตรวจสอบความผิดพลาด 400G PAM4 สามารถเปลี่ยนรุ่นรหัส NRZ (รหัสที่ไม่กลับมาเป็นศูนย์) และ PAM4 (การปรับปรุงขอบเขตการกระแทก 4 ระดับ) โดยไม่ต้องใช้อุปกรณ์เสริม.
สัญญาณ PAM4 เป็นการปรับปรุงระดับปริมาตรการกระแทก 4 ระดับ สามารถแสดงข้อมูลตรรกะบิตมากกว่าสัญญาณดิจิตอลแบบดั้งเดิม เหมาะสําหรับระบบสื่อสารทางออนไลน์ความเร็วสูง
ความสามารถในการทดสอบความเร็วสูง:
สนับสนุนอัตรา PAM4 จาก 24.33GBaud ถึง 30GBaud ตอบสนองความต้องการการทดสอบของโมดูลตัวรับออปติกความเร็วสูง 400G
มันยังรองรับฟังก์ชันที่ก้าวหน้า เช่น การรหัสสีเทาและ FEC (การแก้ไขความผิดพลาดไปข้างหน้า) เพื่อรับรองความครบถ้วนและความแม่นยําของการทดสอบ
ความหลากหลาย:
ทั้งเครื่องกดภายในและภายนอก การปรับปริมาตรการออกเสียง การปรับสัดส่วนระดับสัญญาณส่ง PAM4 และฟังก์ชันอื่นๆสําหรับโมดูลตัวรับสัญญาณแสงความเร็วสูง การทดสอบการผลิตอัตโนมัติ ให้การรับประกันอย่างมีประสิทธิภาพ.
อัตราความผิดพลาดของบิตสามารถอ่านโดยการนับความผิดพลาดของบิตภายใน หรือข้อมูลที่ได้รับสามารถลุปกลับไปที่โมดูลการตรวจสอบความผิดพลาดของเครื่องวิเคราะห์ความผิดพลาดเพื่อการกําหนดอัตราความผิดพลาดของบิต
การทดสอบแบบมาตรฐาน:
ตอบสนองความต้องการการทดสอบของ IEEE 802.3bs 400G และ OIF-CEI-56G/28G และมาตรฐานสากลอื่น ๆ เพื่อรับรองความสอดคล้องและความน่าเชื่อถือของผลการทดสอบ
ปริมาตรเทคนิค
| ไม่ ไม่ | ข้อโต้แย้ง | MIN | รุ่น | MAX | หน่วย |
| 1 | รูปแบบการรหัสสัญญาณ | NRZ/PAM4 | |||
| 2 | อัตราข้อมูล | 6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | Gbps |
| 3 | รูปแบบรหัส | PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,User PRBS13Q,SSPRQ,JP03A,JP03B | |||
| 4 | เวลาขึ้น-ตก ((20% ถึง 80%) | 14 | 35 | pS | |
| 5 | การเปลี่ยนรูปแบบ | สัญญาณที่ปลายการรับจะกลับกันโดยอัตโนมัติ | |||
| 6 | อัมพลิทูดออกสัญญาณ (ปลายเดียว) | 200 | 800 | 1000 | mV |
| 7 | 25G Data Output jitter (RMS) | 500 | 700 | fs | |
| 8 | อินเตอร์เฟซข้อมูล input/output | หมุนแยก, การเชื่อมต่อ AC, อัตราต่อต้าน 50 โอม, SMA 2.92 มม. | |||
| 9 | การออกเวลา | 0.2 | 6.64 | 13.28 | กิโลกรัม |
| 10 | ความรู้สึกในการเข้าสัญญาณข้อมูล (แบบเดียว) | 50 | mVpp | ||
| 11 | ข้อมูลการออกแผนที่ตาตัด NRZ | 49 | 50 | 52 | % |
| 12 | PAM4 ความสูงของตา (ต่อความสูงของตา) | 80 | 110 | 200 | mV |
| 13 | ความเส้นตรงของแผนที่ตา PAM | 0.95 | 0.98 | 1 | |
| 14 | อุณหภูมิการทํางาน | 10 | 25 | 50 | °C |
สถานการณ์การใช้งาน
การทดสอบองค์ประกอบออปโตอีเลคทรอนิกส์: เหมาะสําหรับโมดูลตัวรับแสงความเร็วสูง 200G และ 400G และการทดสอบองค์ประกอบออปโตอีเลคทรอนิกส์
การวิจัยห้องปฏิบัติการและวิทยาศาสตร์ใช้ในห้องปฏิบัติการการสื่อสารทางออนไลน์และสถาบันวิจัยวิทยาศาสตร์เพื่อศึกษาและตรวจสอบผลงานและความน่าเชื่อถือของเทคโนโลยีการสื่อสารทางออนไลน์ความเร็วสูง.
ผู้ผลิตโมดูลออปติก: ผู้ผลิตโมดูลออปติกในประเทศพึ่งพาการทํางานด้วยมือระหว่างการใช้โมดูลออปติก
อย่างไรก็ตาม การใช้งานด้วยมือไม่มีประสิทธิภาพและมีค่าใช้จ่ายสูง ดังนั้นผู้ผลิตบางรายจึงพิจารณาการพัฒนาโปรแกรมการทดสอบอัตโนมัติเพื่อทําการใช้งานแบบอัตโนมัติของโมดูลออปติกส์และรายงานการส่งออก.
เครื่องวัดความผิดพลาด 400G PAM4 ตอบโจทย์ความต้องการนี้ด้วยการสื่อสารคําสั่งมาตรฐานเครื่องมือที่สามารถเขียนโปรแกรมได้ (SCPI)
