รายละเอียดสินค้า:
|
| นาฬิกาออก: | 100~156.25เมกะเฮิรตซ์ | โหมดการเข้ารหัสสัญญาณ: | NRZ/แพม4 |
|---|---|---|---|
| อุณหภูมิในการจัดเก็บ: | -20 ̊+70 °C | พอร์ทเชื่อมต่อ: | SFP28,SFP+ |
| การรับประกัน: | 1 ปี | ประเภทรหัส: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
| ความไวของอินพุตสัญญาณข้อมูล (ปลายด้านเดียว): | 50 | ||
| เน้น: | 400G PAM4 เครื่องทดสอบความผิดพลาดประสิทธิภาพสูง,เครื่องตรวจสอบความผิดพลาด 400G PAM4,เครื่องทดสอบความผิดพลาด NRZ/PAM4 |
||

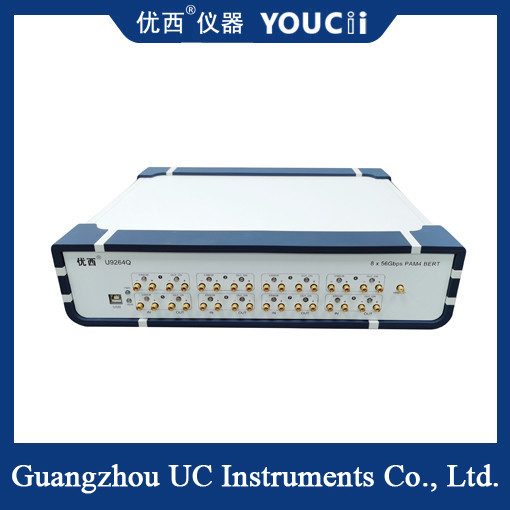

400G PAM4 การทดสอบความผิดพลาดความสามารถสูง รูปแบบการรหัสสัญญาณ: NRZ/PAM4
เครื่องทดสอบความผิดพลาด 400G PAM4 เป็นเครื่องทดสอบความผิดพลาดขนาดเล็กที่มีประสิทธิภาพสูงสําหรับการทดสอบโมดูลตัวรับสัญญาณแสงความเร็วสูง 400G
คุณลักษณะการทํางาน:
1, รูปแบบการโค้ดสัญญาณ: NRZ และ PAM4 สามารถเปลี่ยนระหว่างสัญญาณ NRZ และ PAM4 ได้อย่างอิสระ
2การทดสอบความผิดพลาดสามารถเป็นการทดสอบอิสระหรือการทดสอบความผิดพลาด 8 ทาง
3, รองรับการตรวจสอบความผิดพลาดอย่างต่อเนื่องและการติดตามความผิดพลาดเวลา, รองรับฟังก์ชัน KP4/KR4 Hardware FEC
4อัตราการสนับสนุน NRZ: 6.144, 10.312525, 25.7812526 ปี5625, 28.05 Gpbs.
5อัตราการสนับสนุน PAM: 14.062526 ปี562528,9GBd
6, รูปแบบรหัสสนับสนุน NRZ: PRBS7, 9, 10, 11, 15, 23, PRBS31, User Defined
7, ประเภทรหัสสนับสนุน PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, ผู้ใช้งานกําหนด
8, ความถี่ของนาฬิกาของส่วนจําแนกความถี่ 4 ตัวกําหนดเอง, การสนับสนุนสี่เหลี่ยม, 1/8, 1/16, 1/32, 1, 64, 1 / ความถี่มากกว่า 128 จุด.
9. โหมดสื่อสาร: USB ไป HID. ไม่มีความจําเป็นที่จะขับ, สื่อสารกับอุปกรณ์ผ่านโปรแกรมคอมพิวเตอร์ด้านบนของ PC, กําหนดเมตรความผิดพลาดบิตและทดสอบอัตราความผิดพลาดบิต
ปริมาตรเทคนิค
| ไม่ ไม่ | ข้อโต้แย้ง | MIN | รุ่น | MAX | หน่วย |
| 1 | รูปแบบการรหัสสัญญาณ | NRZ/PAM4 | |||
| 2 | อัตราข้อมูล | 6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | Gbps |
| 3 | รูปแบบรหัส | PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,User PRBS13Q,SSPRQ,JP03A,JP03B | |||
| 4 | เวลาขึ้น-ตก ((20% ถึง 80%) | 14 | 35 | pS | |
| 5 | การเปลี่ยนรูปแบบ | สัญญาณที่ปลายการรับจะกลับกันโดยอัตโนมัติ | |||
| 6 | อัมพลิทูดออกสัญญาณ (ปลายเดียว) | 200 | 800 | 1000 | mV |
| 7 | 25G Data Output jitter (RMS) | 500 | 700 | fs | |
| 8 | อินเตอร์เฟซข้อมูล input/output | หมุนแยก, การเชื่อมต่อ AC, อัตราต่อต้าน 50 โอม, SMA 2.92 มม. | |||
| 9 | การออกเวลา | 0.2 | 6.64 | 13.28 | กิโลกรัม |
| 10 | ความรู้สึกในการเข้าสัญญาณข้อมูล (แบบเดียว) | 50 | mVpp | ||
| 11 | ข้อมูลการออกแผนที่ตาตัด NRZ | 49 | 50 | 52 | % |
| 12 | PAM4 ความสูงของตา (ต่อความสูงของตา) | 80 | 110 | 200 | mV |
| 13 | ความเส้นตรงของแผนที่ตา PAM | 0.95 | 0.98 | 1 | |
| 14 | อุณหภูมิการทํางาน | 10 | 25 | 50 | °C |
ตัววัดความผิดพลาด การวัดแผนที่สายตาไฟฟ้า
