รายละเอียดสินค้า:
|
| ความเป็นเส้นตรง: | ± 5% | ช่วงการวัด: | -70dBm ถึง +10dBm |
|---|---|---|---|
| การแก้ไข: | 0.01เดซิเบล | อินเทอร์เฟซข้อมูล: | ยูเอสบี/RS232 |
| ขั้วต่อ: | FC หรือตามที่คุณร้องขอ | จํานวนช่องทาง: | 1 |
| อินเทอร์เฟซการสื่อสาร: | +ตรีโกณมิติ +BNC | ||
| เน้น: | โมดูลเครื่องวัดพลังงานทางแสงแบบช่องเดียว,โมดูลเครื่องวัดพลังงานทางแสงที่หลากหลาย |
||

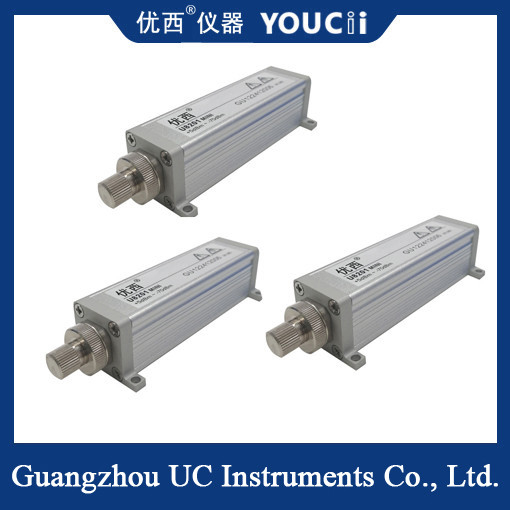

โมดูลเครื่องวัดพลังงานทางออปติกส์แบบช่องเดียว มีชาสีที่ติดตั้งเล็ก ๆ
โมดูลเครื่องวัดพลังงานแสงขนาดเล็กช่องเดียวเป็นเครื่องมือที่ใช้ในการวัดพลังงานสัญญาณแสง โดยปกติจะมีลักษณะขนาดเล็ก การเริ่มต้นอย่างรวดเร็วและการทํางานง่าย.
แนวคิดพื้นฐาน
เครื่องวัดพลังงานแสง (Optical Power Meter OPM) เป็นอุปกรณ์ที่ใช้ในการวัดพลังงานในสัญญาณแสง โดยหลักๆใช้ในการทดสอบพลังงานเฉลี่ยของแสง และผลลัพธ์มักแสดงออกใน dB หรือ dBmdBm แสดงพลังงานสมบูรณ์, ขณะที่ dB หมายถึงพลังงานสัมพันธ์ โมดูลเครื่องวัดพลังงานแสงขนาดเล็กช่องเดียวหมายถึงเครื่องวัดพลังงานแสงที่มีช่องวัดเดียวและปริมาณเล็ก
ลักษณะหลัก
การออกแบบช่องเดียว: มีช่องการวัดเพียงช่องเดียวสําหรับการวัดพลังงานของสัญญาณออปติกช่องเดียว
ขนาดเล็ก: ขนาดเล็ก พกพาและใช้งานง่าย เหมาะสําหรับการใช้งานในพื้นที่จํากัดหรือสภาพแวดล้อมที่เคลื่อนย้าย
ความแม่นยําในการวัดสูง: กําลังของสัญญาณออปติกส์สามารถวัดได้อย่างแม่นยําเพื่อตอบสนองความต้องการของการทดสอบความแม่นยําสูง
ระยะการเคลื่อนไหวที่กว้าง: สามารถครอบคลุมระยะการวัดพลังงานขนาดใหญ่ ปรับตัวให้กับความเข้มข้นของสัญญาณแสงที่แตกต่างกัน
การเริ่มต้นอย่างรวดเร็ว: เริ่มต้นอย่างรวดเร็ว สามารถเข้าสู่สภาพการทํางานอย่างรวดเร็ว เพิ่มประสิทธิภาพการทดสอบ
การใช้งานง่าย: อินเตอร์เฟซการใช้งานเรียบง่ายและเข้าใจง่าย และผู้ใช้สามารถเริ่มต้นโดยไม่ต้องฝึกซับซ้อน
รายละเอียด
| รุ่น | U8201MINI |
| เซ็นเซอร์ | InGaAs |
| ระยะความยาวคลื่น | 850 ~ 1700 nm |
| ความยาวคลื่นการปรับ | 850/980/1310/1490/1550/1610 nm |
| ระยะกําลัง (dBm) | +7 ~ -70 dBm |
| ระยะเวลาการเก็บตัวอย่างพลังงาน ((อัตรา) | 1 ms ((1KHz) |
| ประเภทเส้นใยการใช้งาน | SM และ MM มาตรฐาน ขนาดแกนสูงสุด 62.5 um |
| อินเตอร์เฟซการเข้าทางออปติก | FC/PC หรือ FC/APC |
| ความไม่แน่นอนที่สมบูรณ์แบบ (ความแม่นยํา) ในสภาพมาตรฐาน | ± 4% (1200 nm ~ 1610 nm) |
| ความไม่แน่นอนเชิงสัมพันธ์ (ความแม่นยํา) ในสภาพมาตรฐาน | < 0.02 dB แบบ |
| ความเป็นเส้นตรง (พลังงาน) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 5 ~ -50dBm) |
| ผลกําไรเสีย | > 40 dB |
| อินเตอร์เฟซการสื่อสาร | RS232 |
| ระยะเวลาการปรับ | 2 ปี |
| อุณหภูมิการทํางาน | 0 ~ +40°C |
| อุณหภูมิในการเก็บ | -30 ~ +80°C |
| ขนาด | 37 มิลลิเมตร W, 25 มิลลิเมตร H, 115 มิลลิเมตร D |
| น้ําหนัก | 0.5 กิโลกรัม |
สถานการณ์การใช้งาน
โมดูลเครื่องวัดพลังงานแสงขนาดเล็กแบบช่องเดียวถูกใช้อย่างแพร่หลายในด้านการสื่อสารแสง, การตรวจจับไฟเบอร์แสง, การวัดแสงและสาขาอื่น ๆ, รวมทั้งไม่จํากัดในด้านต่อไปนี้:
การทดสอบเชื่อมต่อไฟเบอร์ออปติก: ใช้ในการทดสอบการสูญเสียพลังงานและการสูญเสียการกลับของเชื่อมต่อไฟเบอร์ออปติก
การทดสอบอุปกรณ์ออฟติก: เช่น เครื่องขยายเสียงออฟติก, เครื่องบิดแสงออฟติก, เครื่องเชื่อมแสงออฟติก และการทดสอบผลการทํางานของอุปกรณ์ออฟติกอื่น ๆ
การบํารุงรักษาเครือข่ายออทติก: ทําการติดตามพลังงานและแก้ปัญหาระหว่างการก่อสร้างและบํารุงรักษาเครือข่ายออทติก
การวิจัยและการเรียนการสอน: ใช้เป็นเครื่องมือในการวัดในการทดลองและการเรียนการสอนด้านแสง
