รายละเอียดสินค้า:
|
| พีดีไซส์: | φ1 มม | อุณหภูมิในการจัดเก็บ: | -20°C ถึง 60°C |
|---|---|---|---|
| อินเตอร์เฟซ: | RS232 | ช่วงตัวลดทอน: | 0~35 dB (ประเภท 40dB) |
| ระยะเวลาการสอบเทียบใหม่: | 2 ปี | ปรับเทียบความยาวคลื่น: | 850นาโนเมตร~1700นาโนเมตร |
| กำลังไฟฟ้าเข้าสูงสุด: | +5 dBm | ||
| เน้น: | เครื่องวัดพลังงานทางแสงในชาสซี่,เครื่องวัดพลังงานทางแสงอิสระ,เครื่องวัดพลังงานแสงแบบโมดูลขนาดเล็ก |
||

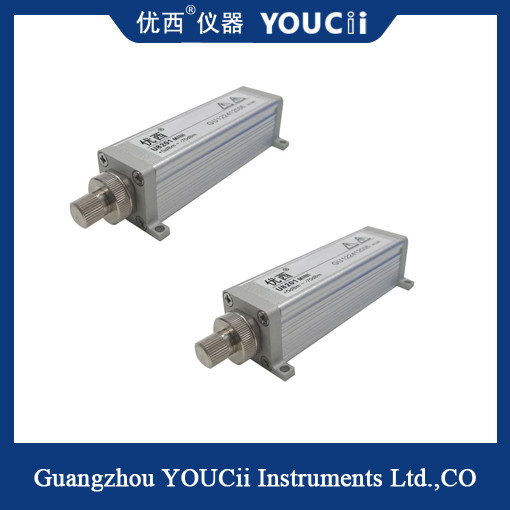

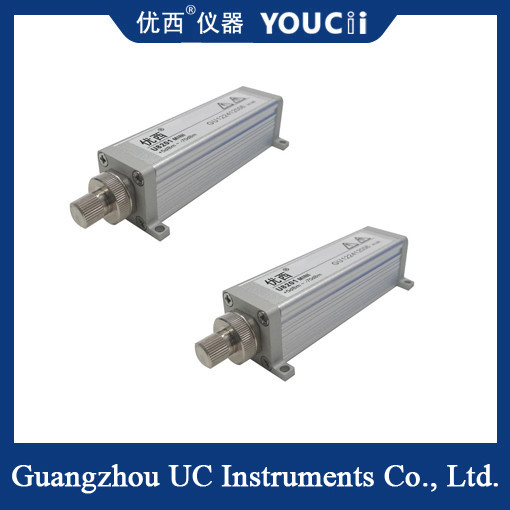

โมดูลขนาดเล็กของเครื่องวัดพลังงานแสง สามารถใช้ได้อย่างอิสระกับชาสีที่ติดตั้ง
โมดูลเครื่องวัดพลังงานทางออนไลน์แบบช่องเดียวแปลงสัญญาณทางออนไลน์ที่ได้รับเป็นสัญญาณไฟฟ้าผ่านอิทธิพลไฟฟ้าแล้ววัดและแสดงพลังของสัญญาณออปติกโดยหลักแล้วมันถูกใช้ในการสื่อสารไฟเบอร์ออปติก, ออปโตอิเล็กทรอนิกส์, การวัดออปติก และสาขาอื่น ๆ เพื่อวัดและติดตามพลังงานของแหล่งแสงอย่างแม่นยํา
หลักการทํางาน
หลักการทํางานของโมดูลวัดพลังงานทางออนไลน์แบบช่องเดียวนั้นขึ้นอยู่กับการตรวจจับและการประมวลผลของผลไฟฟ้าและสัญญาณไฟฟ้าเมื่อแสงชนองค์ประกอบที่มีความรู้สึกต่อแสง (เช่น โฟตไดโอเดส), พลังงานของโฟตอนถูกแปลงเป็นพลังงานเคลื่อนไหวของอิเล็กตรอน ซึ่งสร้างกระแสไฟฟ้าหรือความแรงดันในองค์ประกอบที่มีความรู้สึกต่อแสงฟิลเตอร์, การแปลงแบบแอนาล็อกเป็นดิจิตอล และขั้นตอนการประมวลผลอื่นๆและสุดท้ายแปลงเป็นสัญญาณดิจิตอล และแสดงบนจอแสดงของเครื่องมือ หรือนําเสนอให้ผู้ใช้ผ่านอินเตอร์เฟซคอมพิวเตอร์.
ลักษณะหลัก
การวัดแม่นยําสูง: โมดูลวัดพลังงานทางออนไลน์แบบช่องเดียวมักมีความสามารถในการวัดพลังงานแม่นยําสูงเพื่อให้ผลการวัดแม่นยํา แม้ในสภาพพลังงานต่ํา
ระยะความยาวคลื่นที่กว้างขวาง: เพื่อรองรับความยาวคลื่นในการทํางานของเลเซอร์ที่แตกต่างกัน โมดูลวัดพลังงานทางออนไลน์แบบช่องเดียวต้องครอบคลุมระยะความยาวคลื่นที่กว้างขวาง
การตอบสนองอย่างรวดเร็ว: การใช้งานบางรายการต้องวัดพลังงานออฟติกที่เปลี่ยนแปลงอย่างรวดเร็ว ดังนั้น โมดูลวัดพลังงานออฟติกแบบช่องเดียวต้องมีลักษณะการตอบสนองอย่างรวดเร็ว
ความสามารถปรับปรุงต่อสิ่งแวดล้อม: เครื่องวัดพลังงานทางแสงมักจะใช้ในสภาพแวดล้อมต่างๆ เช่น ห้องปฏิบัติการ, สายการผลิตอุตสาหกรรม เป็นต้นดังนั้น โมดูลเครื่องวัดพลังงานทางออนไลน์แบบช่องเดียว ต้องมีความปรับตัวต่อสิ่งแวดล้อมได้ดี.
รายละเอียด
| รุ่น | U8201MINI |
| เซ็นเซอร์ | InGaAs |
| ระยะความยาวคลื่น | 850 ~ 1700 nm |
| ความยาวคลื่นการปรับ | 850/980/1310/1490/1550/1610 nm |
| ระยะกําลัง (dBm) | +7 ~ -70 dBm |
| ระยะเวลาการเก็บตัวอย่างพลังงาน ((อัตรา) | 1 ms ((1KHz) |
| ประเภทเส้นใยการใช้งาน | SM และ MM มาตรฐาน ขนาดแกนสูงสุด 62.5 um |
| อินเตอร์เฟซการเข้าทางออปติก | FC/PC หรือ FC/APC |
| ความไม่แน่นอนที่สมบูรณ์แบบ (ความแม่นยํา) ในสภาพมาตรฐาน | ± 4% (1200 nm ~ 1610 nm) |
| ความไม่แน่นอนเชิงสัมพันธ์ (ความแม่นยํา) ในสภาพมาตรฐาน | < 0.02 dB แบบ |
| ความเป็นเส้นตรง (พลังงาน) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 5 ~ -50dBm) |
| ผลกําไรเสีย | > 40 dB |
| อินเตอร์เฟซการสื่อสาร | RS232 |
| ระยะเวลาการปรับ | 2 ปี |
| อุณหภูมิการทํางาน | 0 ~ +40°C |
| อุณหภูมิในการเก็บ | -30 ~ +80°C |
| ขนาด | 37 มิลลิเมตร W, 25 มิลลิเมตร H, 115 มิลลิเมตร D |
| น้ําหนัก | 0.2 กิโลกรัม |
สถานการณ์การใช้งาน
โมดูลเครื่องวัดพลังงานทางออนไลน์แบบช่องเดียวถูกใช้อย่างแพร่หลายในกรณีดังต่อไปนี้
การทดสอบและบํารุงรักษาระบบสื่อสารไฟเบอร์ออฟติก
การวัดพลังงานในการพัฒนาและผลิตอุปกรณ์ optoelectronic
การติดตามพลังงานในการทดลองและการวิจัยทางแสง
