รายละเอียดสินค้า:
|
| ช่วงการลดทอน: | ≥ 40 เดซิเบล | ประเภทแรงดันไฟฟ้า: | 3.0V หรือ 5.0V |
|---|---|---|---|
| แรงดันไฟฟ้าที่ใช้งาน: | 12V | อุณหภูมิการทํางาน: | 0-50°C |
| ขนาด: | (ย)45×(ก)41×(ส)9.7 ±0.2มม. | ประเภทเครื่องเชื่อม: | ปรับแต่ง |
| เปลี่ยนเวลา: | ≤ 10ms (การสลับลำดับที่อยู่ติดกัน) | ||
| เน้น: | สวิทช์ออปติกความเร็วสูง,1*8 สวิตช์ออปติก,1310/1550nm เครื่องสวิทช์ออปติก |
||

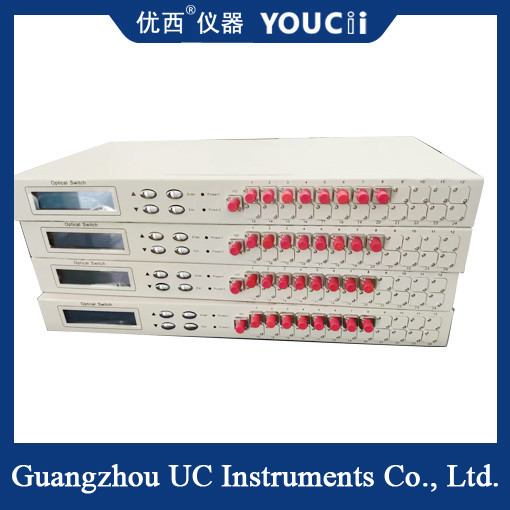

1*8 เครื่องสวิทช์ออปติกความเร็วสูงหลายช่อง 1310/1550nm ใช้ได้มาก
สวิตช์ออปติก 8 ช่อง ดังที่ชื่อชี้ให้เห็น เป็นอุปกรณ์สวิตช์ออปติกที่มี 8 ช่องอิสระมันทําให้สัญญาณออปติกส์สามารถสลับระหว่างช่องทางเหล่านี้ได้อย่างยืดหยุ่น เพื่อตอบสนองความต้องการของฉากการใช้งานที่แตกต่างกัน.
ประเภทหลัก
ตามหลักการการดําเนินงานที่แตกต่างกันและวิธีการทางเทคนิค สวิทช์ออปติก 8 ช่อง สามารถแบ่งออกเป็นหลายประเภท ได้แก่ แต่ไม่จํากัดต่อ:
สวิตช์ออปติกกล: ผ่านการเคลื่อนไหวของโครงสร้างกล (เช่นกระจกขนาดเล็ก, แขนหมุน, ฯลฯ) เพื่อเปลี่ยนทิศทางของเส้นทางออปติก เพื่อบรรลุการสลับสัญญาณออปติกชนิดของสวิทช์ทางออนไลน์นี้มักมีความมั่นคงและความน่าเชื่อถือสูง แต่ความเร็วการสวิทช์ค่อนข้างช้า
สวิตช์ออปติก MEMS (micro-electro-mechanical system optical switch) : การใช้เทคโนโลยีไมโครอิเล็กทรอนิกส์ในการผลิตโครงสร้างกลเล็ก ๆ น้อย ๆ เพื่อบรรลุการสวิตช์สัญญาณออปติกสวิตช์ออปติก MEMS ผสมผสานความมั่นคงของสวิตช์ออปติกกลกับความเร็วสูงของอุปกรณ์อิเล็กทรอนิกส์, และมีข้อดีของขนาดเล็ก, น้ําหนักเบา, การบริโภคพลังงานที่ต่ําและความเร็วการสลับเร็ว
สวิตช์ไฟฟ้าออปติก: เปลี่ยนอัตราการหดของวัสดุผ่านผลไฟฟ้าออปติก (เช่นผลพัคเกอร์) แล้วควบคุมเส้นทางการแพร่กระจายของสัญญาณออปติกสวิตช์ไฟฟ้าออปติกส์มักจะมีความเร็วในการสวิตช์ที่สูงขึ้นและความกว้างของแบนด์วิทที่กว้างกว่า, แต่อาจต้องการความกระชับกําลังการขับเคลื่อนที่สูงกว่า
รายละเอียด
| เลขประเภท | U8418 |
| ความยาวคลื่นการทํางาน | 1260 1650nm |
| ความยาวคลื่นการทดสอบ | 1310nm / 1550 nm |
| การสูญเสียการใส่ | ≤ 1.2 dB |
| ความซ้ํา | ≤ ± 0.05 dB |
| ผลกําไรเสีย | ≥50dB |
| การสับสน | ≥55dB |
| ความสูญเสียที่ขึ้นอยู่กับความยาวคลื่น | ≤0.25 |
| การสูญเสียที่ขึ้นอยู่กับการขั้ว | ≤0.02 |
| เวลาเปลี่ยน | ≤ 10ms ((การสลับลําดับที่อยู่ใกล้เคียงกัน) |
| ประเภทเส้นใย | SM ((9/125um) |
| แนวข้อเชื่อม | FC/PC |
| ท่าเรือติดตาม | RJ45,RS-232 |
| พลังงานทํางาน | AC: 85 264 ((50/60Hz) |
| อุณหภูมิการทํางาน | -5 ∙ + 60 °C |
| อุณหภูมิการเก็บรักษา | -40 ∙ + 80 °C |
| ประเภทชาสี | 19 นิ้วสแตนดาร์ด 1U ราก ((483 × 220 × 44mm) |
สถานการณ์การใช้งาน
สวิตช์ออปติก 8 ช่อง ได้ถูกใช้อย่างแพร่หลายในด้านการสื่อสารออปติก, การตรวจจับออปติก, การทดสอบออปติก และสาขาอื่น ๆ เช่น:
เครือข่ายการสื่อสารทางออนไลน์: ในระบบ multiplexing การแบ่งความยาวคลื่น (WDM) สามารถใช้สวิตช์ทางออนไลน์ 8 ช่องสําหรับการนําสัญญาณทางออนไลน์ การป้องกันและการฟื้นฟู
ระบบตรวจจับทางออปติก: ในระบบตรวจจับไฟเบอร์ออปติกที่กระจายได้ สามารถใช้สวิทช์ทางออปติก 8 ช่อง เพื่อให้สามารถวัดได้พร้อมกันหลายจุดการปรับปรุงประสิทธิภาพและความแม่นยําของระบบตรวจจับ.
อุปกรณ์การทดสอบทางแสง: ระหว่างการทดสอบอุปกรณ์และระบบทางแสงสวิตช์ออปติก 8 ช่องสามารถใช้ในการจําลองสภาพเส้นทางออปติกที่แตกต่างกันเพื่อประเมินและปรับปรุงผลงานของอุปกรณ์และระบบออปติก.
