รายละเอียดสินค้า:
|
| การรับประกัน: | 1 ปี | ช่อง: | 4 |
|---|---|---|---|
| น้ําหนัก: | 5.5 ปอนด์ | ชั้นวาง: | หน้าจอสัมผัสสีขนาด 7 นิ้ว |
| ประเภทเครื่องเชื่อม: | SMA | โปรโตคอลที่รองรับ: | อีเธอร์เน็ต, SONET/SDH, ไฟเบอร์แชนเนล, OTN, CPRI, OBSAI |
| ช่วงอัตราข้อมูล: | 25~29 Gbps/Gbaud | ||
| เน้น: | อุปกรณ์ทดสอบความสามารถสูง,24.5 ~ 29Gb / S เครื่องวัดความผิดพลาด,เครื่องวัดความผิดพลาด 4 ช่อง |
||

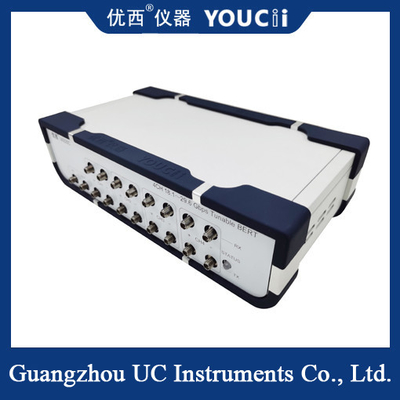

เครื่องวัดข้อผิดพลาดแบบปรับได้ 4 ช่องสัญญาณ 24.5~29Gb/S อุปกรณ์ทดสอบประสิทธิภาพสูง
เครื่องวัดอัตราข้อผิดพลาดบิตแบบปรับได้ 4 ช่องสัญญาณ 24.5~29Gb/s เป็นอุปกรณ์ทดสอบประสิทธิภาพสูงชนิดหนึ่ง ซึ่งส่วนใหญ่ใช้สำหรับการทดสอบอัตราข้อผิดพลาดบิตของระบบการสื่อสารดิจิทัลความเร็วสูงและอุปกรณ์สื่อสารด้วยแสง
ภาพรวมผลิตภัณฑ์
เครื่องวัดข้อผิดพลาดแบบปรับได้ 24.5~29Gb/s แบบ 4 ช่องสัญญาณรวมฟังก์ชันต่างๆ เช่น นาฬิกาอ้างอิงภายใน เครื่องกำเนิดสัญญาณกราฟิก วงจรการกู้คืนสัญญาณนาฬิกา และการวิเคราะห์ข้อผิดพลาดไว้ในเครื่องเดียว ซึ่งสามารถให้การทดสอบอัตราข้อผิดพลาดที่มีความแม่นยำสูงได้ อุปกรณ์รองรับช่องสัญญาณโฟโตอิเล็กทริกอิสระสี่ช่องสัญญาณ แต่ละช่องสัญญาณมีอัตราสูงสุดถึง 29Gb/s และเหมาะสำหรับการวัดอุปกรณ์หลายอัตรา
เครื่องวัดอัตราข้อผิดพลาดบิตแบบปรับได้ U9225C แบบ 4 ช่องสัญญาณ 24.5 ~ 29Gps ส่วนใหญ่ใช้สำหรับการทดสอบข้อผิดพลาดบิตของอุปกรณ์ 100G TOSA/ROSA และสามารถใช้สำหรับการวัดอุปกรณ์ความเร็วต่างๆ ได้อย่างง่ายดาย U9225C มีลักษณะเฉพาะของความแม่นยำสูง ประสิทธิภาพด้านต้นทุนสูง ใช้งานง่ายและสะดวก ฯลฯ และมีการใช้กันอย่างแพร่หลายในสายการผลิตการสื่อสารด้วยแสง มหาวิทยาลัย และสถาบันวิจัยทางวิทยาศาสตร์
U9225C รวมนาฬิกาอ้างอิงภายใน เครื่องกำเนิดสัญญาณกราฟิก วงจรการกู้คืนสัญญาณนาฬิกา และการวิเคราะห์ข้อผิดพลาดไว้ในเครื่องเดียว ในขณะเดียวกันก็มีอินเทอร์เฟซโฟโตอิเล็กทริกและอินเทอร์เฟซการสื่อสารข้อมูล USB อัตราแต่ละช่องสัญญาณสูงถึง 29Gbps
ลักษณะผลิตภัณฑ์
ความแม่นยำสูง: อุปกรณ์ใช้เทคโนโลยีและอัลกอริทึมการทดสอบขั้นสูง ซึ่งสามารถวัดอัตราข้อผิดพลาดบิตของระบบที่ทดสอบได้อย่างแม่นยำ เพื่อให้มั่นใจในความน่าเชื่อถือของผลการทดสอบ
ประสิทธิภาพด้านต้นทุนสูง: เมื่อเทียบกับผลิตภัณฑ์ที่คล้ายกัน อุปกรณ์มีประสิทธิภาพด้านต้นทุนสูงและสามารถตอบสนองความต้องการของผู้ใช้ที่แตกต่างกันได้
ใช้งานง่าย: อุปกรณ์ได้รับการออกแบบด้วยส่วนต่อประสานผู้ใช้ที่เป็นมิตรและระบบควบคุมที่ใช้งานง่าย และผู้ใช้สามารถดำเนินการทดสอบได้อย่างง่ายดาย
ความสามารถรอบด้าน: นอกเหนือจากฟังก์ชันการทดสอบอัตราข้อผิดพลาดบิตพื้นฐานแล้ว อุปกรณ์ยังรองรับโหมดการทดสอบหลายโหมดและลำดับการทดสอบแบบกำหนดเอง เพื่อตอบสนองความต้องการในการทดสอบที่แตกต่างกัน
ข้อมูลจำเพาะ
| พิกัดสูงสุดสัมบูรณ์ | สัญลักษณ์ | ต่ำสุด | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ |
| อุณหภูมิในการจัดเก็บ | Ts | -20 | – | 70 | °C | |
| ช่วงแรงดันไฟฟ้า AC | VAC | 90 | – | 246 | VAC | |
| ช่วงความถี่แรงดันไฟฟ้า AC | VFREQ | 47 | – | 63 | Hz | |
| อินพุตแรงดันไฟฟ้า RF ข้อมูล | VinData | -0.3 | – | 1.2 | V | |
| อินพุตแรงดันไฟฟ้า Clock | VinClk | 0 | – | 1.2 | V | |
| แรงดันไฟฟ้าพิน USB | VinUSB | -0.3 | – | 5.5 | V | |
| RF และ Clock ESD HBM | RFesdH | -1000 | – | 1000 | V | |
| RF, Clock และ USB Latchup | Vl | -100 | – | 100 | mA | |
| USB ESD HBM | USBesdH | -2000 | – | 2000 | V | |
| USB ESD CDM | USBesdC | -500 | – | 500 | V | |
| ลักษณะทางไฟฟ้า | สัญลักษณ์ | ต่ำสุด | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ |
| อุณหภูมิตัวเรือน | Tc | 5 | – | 45 | °C | |
| กระแสไฟ AC | Icc | 0.75 | 200 | – | mA | |
| อัตราบอด (รูปแบบ NRZ) | BR | 12.25/24.5 | 14.5/29 | Gb/s | ||
| ความแม่นยำของจุดตั้งค่าอัตราบอด | BRa | -10 | – | 10 | PPM | (หมายเหตุ 1) |
| ออฟเซ็ต PPM อัตราบอด | BRo | -999 | – | 999 | PPM | ขนาดขั้นตอน 1 PPM |
| เวลาเริ่มต้นการทำงาน | Ton | – | – | 15 | วินาที | |
| ขั้นตอนเฟส Eye | EMp | – | – | 128 | ขั้นตอน | .16 pS ต่อหน่วย |
| ขั้นตอนแอมพลิจูด Eye | EMv | – | – | 64 | ขั้นตอน | 8 mV ต่อหน่วย |
| หมายเหตุ 1: อายุการใช้งาน อุณหภูมิ และแรงดันไฟฟ้า | ||||||
ขอบเขตการใช้งาน
เครื่องวัดข้อผิดพลาดแบบปรับได้ 4 ช่องสัญญาณ 24.5~29Gb/s ใช้กันอย่างแพร่หลายในสาขาต่อไปนี้:
การผลิตการสื่อสารด้วยแสง: ในการพัฒนาและผลิตอุปกรณ์สื่อสารด้วยแสง (เช่น TOSA, ROSA ฯลฯ) อุปกรณ์สามารถใช้เพื่อทดสอบประสิทธิภาพอัตราข้อผิดพลาดบิตของอุปกรณ์
มหาวิทยาลัยและสถาบันวิจัยทางวิทยาศาสตร์: ในโครงการวิจัยทางวิทยาศาสตร์ในสาขาวิศวกรรมไฟฟ้าและวิศวกรรมอิเล็กทรอนิกส์ อุปกรณ์สามารถใช้เพื่อตรวจสอบรูปแบบทางทฤษฎีและทดสอบเทคโนโลยีใหม่ๆ
ระบบการสื่อสารดิจิทัล: ในระหว่างการติดตั้ง การดีบัก และการบำรุงรักษาระบบการสื่อสารดิจิทัล อุปกรณ์สามารถใช้เพื่อทดสอบประสิทธิภาพอัตราข้อผิดพลาดบิตของระบบ เพื่อให้มั่นใจถึงการทำงานที่เสถียรของระบบ
