รายละเอียดสินค้า:
|
| วัสดุ: | โลหะ | ขนาด: | 1U |
|---|---|---|---|
| อัตราบิต: | 24.5～29Gbps | จํานวนช่องทาง: | 4 |
| พีอาร์บีเอส: | 27-1, 29-1, 211-1, 215-1, 223-1, 231-1,258-1 | พีพีจี: | รูปแบบที่ผู้ใช้กำหนด และกำหนดได้ 8, 16, 32, 64 บิต |
| พอร์ตสื่อสาร: | USB | ||
| เน้น: | เครื่องวัดความผิดพลาดที่สามารถปรับเปลี่ยนได้ 4 ช่อง เครื่องวัดความผิดพลาดที่สามารถปรับเปลี่ยนได้สําหรับอุปกรณ์ ROSA,Tunable Error Meter For ROSA Devices |
||

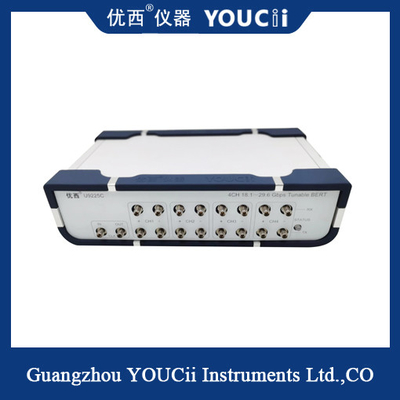

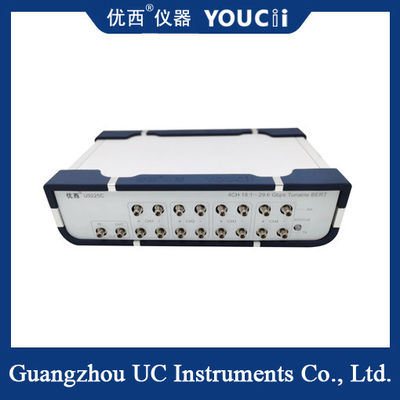

เครื่องวัดความผิดพลาด 4 ช่อง 24.5 ถึง 29Gb/S ที่สามารถปรับปรับได้ สําหรับอุปกรณ์ TOSA/ROSA 100G
เครื่องทดสอบความผิดพลาดบิตที่สามารถปรับปรับได้ 24.5 ~ 29Gb / s สี่ช่อง คืออุปกรณ์ทดสอบที่มีความแม่นยําและมีประหยัดสูง ซึ่งใช้เป็นหลักในการทดสอบความผิดพลาดการสื่อสารทางออทคิตร
ภาพรวมสินค้า
เครื่องวัดความผิดพลาด 24.529Gb/s ที่สามารถปรับได้ 4 ช่องทาง เป็นเครื่องทดสอบที่รวมฟังก์ชันของนาฬิกาอ้างอิงภายใน, เครื่องกําเนิดสัญญาณกราฟิก, วงจรการฟื้นฟูนาฬิกาและการวิเคราะห์ความผิดพลาดมันรองรับการทดสอบปานกลางสี่ช่อง, ความเร็วของช่องทางแต่ละช่องถึง 24.529Gb/s เหมาะสําหรับความต้องการการทดสอบของอุปกรณ์สื่อสารความเร็วสูงหลายชนิด
ลักษณะของสินค้า
ความแม่นยําสูงและประสิทธิภาพสูง: เครื่องทดสอบความผิดพลาดสามารถให้การทดสอบความผิดพลาดความแม่นยําสูง เพื่อรับรองความแม่นยําและความน่าเชื่อถือของผลการทดสอบ
การทดสอบปานกลางหลายช่อง: รองรับการทดสอบปานกลางสี่ช่อง ปรับปรุงประสิทธิภาพการทดสอบ โดยเฉพาะสําหรับความจําเป็นในการทดสอบอุปกรณ์หลายอย่างในเวลาเดียวกัน
ความสามารถในการปรับ: ระยะความเร็วสามารถปรับจาก 24.5Gb/s ถึง 29Gb/s เพื่อตอบสนองความต้องการในการทดสอบของอุปกรณ์ความเร็วที่แตกต่างกัน
การออกแบบแบบบูรณาการ: การทดสอบที่หลากหลายฟังก์ชันถูกรวมเข้ากับเครื่องเดียว ลดขนาดและความซับซ้อนของอุปกรณ์และปรับปรุงความง่ายในการใช้งาน
ฟังก์ชันการทดสอบที่รวย: นอกจากการทดสอบความผิดพลาดพื้นฐานแล้วยังรองรับการทดสอบแผนที่ตา, อัตราบิตของระบบส่งและการทดสอบลักษณะ
การใช้งานง่าย: ปกติจะมีอินเตอร์เฟซผู้ใช้งานที่มีความเป็นมิตรและการดําเนินงานที่เรียบง่าย เพื่อให้ผู้ประกอบการสามารถเริ่มต้นอย่างรวดเร็วและสําเร็จการทดสอบอย่างมีประสิทธิภาพ
รายละเอียด
| อัตราการเรตติ้งสูงสุด | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | หมายเหตุ |
| อุณหภูมิในการเก็บ | Ts | - 20 | รางวัล | 70 | °C | |
| ระยะความแรงดัน AC | VAC | 90 | รางวัล | 246 | VAC | |
| ระยะความถี่ของแรงดันแอลซี | VFREQ | 47 | รางวัล | 63 | Hz | |
| ข้อมูล RF วอลเตจอินทุ | VinData | - 03 | รางวัล | 1.2 | V | |
| นาฬิกาในไฟฟ้า | VinClk | 0 | รางวัล | 1.2 | V | |
| ความดัน Pin USB | VinUSB | - 03 | รางวัล | 5.5 | V | |
| RF และเวลา ESD HBM | RFesdH | - 1000 | รางวัล | 1000 | V | |
| RF, Clock และ USB Latchup | Vl | - 100 บาท | รางวัล | 100 | mA | |
| USB ESD HBM | USBesdH | -2000 | รางวัล | 2000 | V | |
| USB ESD CDM | USBesdC | - 500 บาท | รางวัล | 500 | V | |
| คุณสมบัติไฟฟ้า | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | หมายเหตุ |
| อุณหภูมิกรอบ | Tc | 5 | รางวัล | 45 | °C | |
| กระแสไฟฟ้า AC | Icc | 0.75 | 200 | รางวัล | mA | |
| Baud Rate (รูปแบบ NRZ) | BR | 12.25/24.5 | 14.5/29 | Gb/s | ||
| ความแม่นยําของจุดตั้งค่าอัตรา Baud | BRa | - 10 | รางวัล | 10 | PPM | (หมายเหตุ 1) |
| Baud Rate PPM Offset การกําจัดอัตรา | BRo | -999 | รางวัล | 999 | PPM | ขนาดขั้น 1 PPM |
| ไฟฟอร์ในเวลาเริ่มต้น | ตัน | รางวัล | รางวัล | 15 | วินาที | |
| ขั้นตอนของระยะตา | EMp | รางวัล | รางวัล | 128 | ขั้นตอน | .16 pS ต่อหน่วย |
| ขั้นตอน ความกว้างของตา | EMv | รางวัล | รางวัล | 64 | ขั้นตอน | 8 mV ต่อหน่วย |
| หมายเหตุที่ 1: การแก่ตัว อุณหภูมิและแรงดัน | ||||||
พื้นที่ใช้งาน
เครื่องวัดความผิดพลาดที่สามารถปรับปรับได้ในระยะ 24.5 ~ 29Gb/s มีช่องทางสี่ช่อง มีการใช้งานที่หลากหลายในสาขาการสื่อสารทางออปติกส์ ซึ่งรวมถึง แต่ไม่จํากัดกับด้านต่อไปนี้:
การทดสอบโมดูลตัวรับสัญญาณแสง: เช่น CFP2, CFP4, QSFP28, SFP+, XFP และการทดสอบความผิดพลาดโมดูลอื่น ๆ
การทดสอบองค์ประกอบไฟฟ้าและอุปกรณ์ เช่น TOSA, ROSA, เลเซอร์และองค์ประกอบไฟฟ้าและอุปกรณ์อื่น ๆ และการทดสอบความผิดพลาดของอุปกรณ์
การทดสอบวงจรบูรณาการความเร็วสูงและบอร์ดวงจร: ใช้ในการทดสอบผลการทํางานความผิดพลาดของวงจรบูรณาการ (IC) และบอร์ดวงจร (PCB) ชั้น Gbps
การทดสอบการออกแบบบัสซีเรียลและ Backplane ความเร็วสูง: ใช้เพื่อตรวจสอบความสมบูรณ์แบบของสัญญาณและอัตราความผิดพลาดของระบบในระหว่างกระบวนการออกแบบบัสซีเรียลและ Backplane ความเร็วสูง
การทดสอบและแก้ปัญหาการติดตั้งเครือข่ายส่งแสงใช้ในการทดสอบผลงานความผิดพลาดของระบบและแก้ปัญหาความผิดพลาดระหว่างการติดตั้งและการเปิดใช้งานของเครือข่ายส่งแสง.
