รายละเอียดสินค้า:
|
| องค์ประกอบเซ็นเซอร์: | อินก่าแอส | ช่วงความยาวคลื่นการทำงาน: | ปรับแต่งได้ |
|---|---|---|---|
| ช่วงพลังงาน: | + 5 ~ -70 dBm | คืนค่าการสูญเสีย: | 0~60 เดซิเบล |
| ความแม่นยำสัมพัทธ์ – การสูญเสียการแทรก: | < 0.02 dB โดยทั่วไป | พลัง: | 100 ~ 240 โวลต์ ไฟฟ้ากระแสสลับ |
| น้ําหนัก: | 3.5กก | ||
| เน้น: | อุปกรณ์การสูญเสียการใส่ระยะคลื่นสองแบบ,อุปกรณ์การสูญเสียการใส่ระยะคลื่นสอง |
||

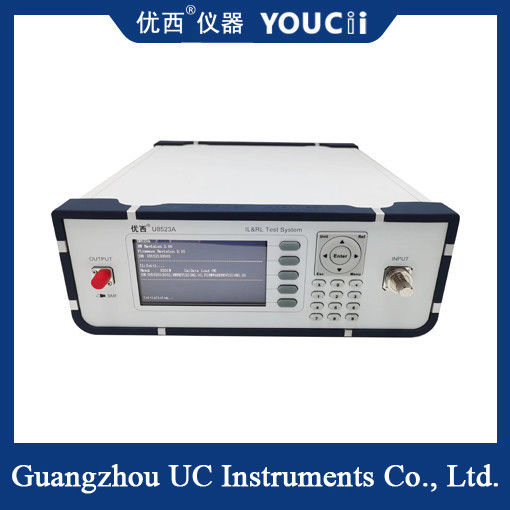

ความยาวคลื่นในการทํางานของเครื่องมือการสูญเสียการใส่คลื่นสองแบบเป็นตัวเลือก
เครื่องวิเคราะห์การสูญเสียการใส่ระยะคลื่นสองแบบ เป็นเครื่องมือที่ใช้เพื่อวัดการสูญเสียการใส่ (IL) และการสูญเสียการกลับ (RL) ของอุปกรณ์ที่ไม่ใช้งาน (เช่น เครื่องเชื่อม, เครื่องเชื่อม, ฯลฯ)) ในระบบสื่อสารไฟเบอร์ออปติก.
ภาพรวม
เครื่องทดสอบความสูญเสียการใส่แบบสองระยะคลื่น คืออุปกรณ์ทดสอบความแม่นยําสูงที่สามารถวัดความสูญเสียการใส่และความสูญเสียการกลับที่สองระยะคลื่นที่แตกต่างกัน (ปกติ 1310nm และ 1550nm)อุปกรณ์นี้มีบทบาทสําคัญในการพัฒนาการผลิตและบํารุงรักษาระบบสื่อสารไฟเบอร์ออปติก
ข้อสอง หลักการทํางาน
โดยการใส่แหล่งเสียงคู่ในหลักการสะพาน อุปกรณ์การสูญเสีย plug-back ความยาวคลื่นสองสามารถวัดวงจรทดสอบในสภาพภาระและไม่มีภาระอุปกรณ์จะส่งออกความถี่และกําลังเฉพาะของสัญญาณการทดสอบจากนั้นโดยวัดกําลังที่เกิดขึ้นและกําลังที่สะท้อนของสัญญาณการทดสอบ, คํานวณค่าการสูญเสียการใส่และค่าการสูญเสียการกลับของอุปกรณ์ที่วัดในความยาวคลื่นที่กําหนด
ลักษณะ
การวัดความยาวคลื่นแบบสองแบบ: สามารถวัดได้ที่ 1310nm และ 1550nm ในสองความยาวคลื่นที่แตกต่างกัน เพื่อตอบสนองความต้องการในการทดสอบที่ความยาวคลื่นที่แตกต่างกัน
ความแม่นยําสูง: โดยใช้เทคโนโลยีการทดสอบที่ทันสมัยและอัลกอริทึม สามารถบรรลุการวัดการสูญเสียการใส่และการสูญเสียการกลับที่แม่นยําสูง
การใช้งานง่าย: ด้วยอินทิอุติชั่น อินเตอร์เฟซผู้ใช้งานและการทํางานที่เรียบง่าย ผู้ใช้งานเพียงแค่ต้องปฏิบัติตามคําแนะนําเพื่อให้สําเร็จการทดสอบ
การบันทึกและวิเคราะห์ข้อมูล: สามารถบันทึกข้อมูลการทดสอบโดยอัตโนมัติ และให้ฟังก์ชันการวิเคราะห์ข้อมูล เพื่อช่วยผู้ใช้เข้าใจผลงานของอุปกรณ์ที่กําลังทดสอบได้ดีขึ้น
รายละเอียด
| รุ่น # | ยู8523 |
| เซ็นเซอร์ | InGaAs |
| ระยะความยาวคลื่นปฏิบัติการ | 1310 / 1550 nm |
| ระยะกําลัง | + 5 ~ -70 dBm |
| ระยะความสูญเสียคืน | 0 ~ 60 dB |
| ประเภทเส้นใยการใช้งาน | SM มาตรฐาน |
| ความแม่นยําที่สัมพันธ์ | ± 0.4 dB |
| ความแม่นยําของพลังงานที่สมบูรณ์ | ± 0.2 dB |
| ความแม่นยําในส่วนของความแม่นยํา | < 0.02 dB แบบ |
| อินเตอร์เฟซ | RS232 |
| พลัง | 100 ~ 240 V AC |
| อุณหภูมิการทํางาน | 0 ̊ +40°C |
| อุณหภูมิในการเก็บ | -30°C+80°C |
| ระยะเวลาการปรับระดับใหม่ | 2 ปี |
| ขนาด | 245mm W × 105mm H × 320mm D |
| น้ําหนัก | 3.5 กิโลกรัม |
ขั้นตอนการใช้
การเตรียมการทดสอบ: พิสูจน์ว่าอุปกรณ์เชื่อมและทําความร้อนก่อนอย่างถูกต้อง ตรวจสอบว่าค่าความเสียหายของการใส่สายวัดมีคุณสมบัติหรือไม่ และว่าหน้าปลายสะอาดหรือไม่
การสูญเสียกลับสู่ศูนย์: เชื่อมปลายจุดเริ่มต้นของเส้นหมายไปยังอินเตอร์เฟซการออกของแหล่งแสง, กลมปลายอีกเส้นหมายด้วยไม้ลวดปรับค่าพลังงานทางออนไลน์ของช่องสูญเสียกลับภายในช่วงที่กําหนดกดคีย์ศูนย์ จนกว่าหน้าต่างการเสียคืนจะแสดง -00-
การปรับระดับความสูญเสียกลับ: ปล่อยเส้นหมายแผล, นําปลายเส้นหมายเข้าสู่อินเตอร์เฟซของเครื่องวัดพลังงานทางออทคิตร, กดปุ่ม Ref เพื่อปรับระดับ
การวัดการสูญเสียการกลับ: เชื่อมเครื่องกระโดดแบบมาตรฐานกับอุปกรณ์ที่กําลังทดสอบ, หมุนปลายอื่นของอุปกรณ์ที่กําลังทดสอบ 4 ถึง 5 รอบและค่าที่แสดงโดยเครื่องมือคือค่าการสูญเสียกลับของความยาวคลื่นที่ตรงกันของอุปกรณ์.
