รายละเอียดสินค้า:
|
| การรับประกัน: | 1 ปี | ระยะเวลาการสอบเทียบใหม่: | 2 ปี |
|---|---|---|---|
| ความไม่แน่นอนสัมพัทธ์: | <0.02 dB โดยทั่วไป | ข้อกำหนดด้านพลังงาน: | แรงดันไฟฟ้ากระแสสลับ 100 ~ 240V |
| อุณหภูมิการทํางาน: | 0°C ถึง 50°C | อุณหภูมิในการจัดเก็บ: | -20°C ถึง 60°C |
| วัสดุ: | โลหะ | ||
| เน้น: | เครื่องวัดพลังงานทางแสง 48 ช่อง,เครื่องวัดพลังงานแสงหลายเส้นทาง,เครื่องวัดประสิทธิภาพทางแสงที่ประหยัด |
||

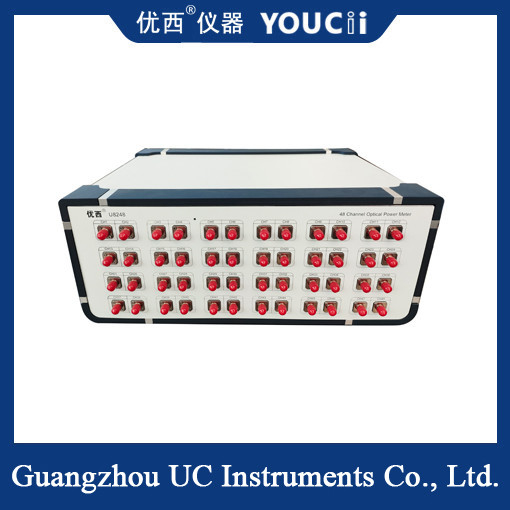

เครื่องวัดกำลังแสงแบบออปติคัลราคาประหยัด 48 ช่องสัญญาณ วัดเส้นทางแสงหลายเส้นทางพร้อมกัน
เครื่องวัดกำลังแสงเป็นเครื่องมือที่ใช้หลักการโฟโตอิเล็กทริกและเทคโนโลยีการตรวจจับแสงเพื่อวัดกำลังขับของแหล่งกำเนิดแสงและการลดทอนกำลังของสัญญาณแสงในใยแก้วนำแสงหรือตัวนำคลื่นแสง
เครื่องวัดกำลังแสงแบบ 48 ช่องสัญญาณสามารถวัดกำลังแสงของเส้นทางแสงได้สูงสุด 48 เส้นทางพร้อมกัน ซึ่งช่วยเพิ่มประสิทธิภาพและความแม่นยำในการวัดได้อย่างมาก
วิธีการทำงาน:
ส่วนประกอบหลักคือตัวตรวจจับแสง ซึ่งแปลงสัญญาณแสงเป็นสัญญาณไฟฟ้า ตัวตรวจจับแสงทั่วไปคือโฟโตไดโอด (PD) และหลอดทวีคูณโฟโต (PMT)
เมื่อสัญญาณแสงกระทบพื้นผิวของตัวตรวจจับแสง พลังงานของโฟตอนจะกระตุ้นการผลิตโฟโตอิเล็กตรอน ซึ่งจะสร้างสัญญาณกระแสไฟฟ้าหรือแรงดันไฟฟ้า โดยการวัดขนาดของสัญญาณไฟฟ้าเหล่านี้ จะสามารถหาค่ากำลังของสัญญาณแสงได้
| รุ่น # | U8201 | U8202 | U8248 | U820XH |
| จำนวนช่องสัญญาณ | 1 | 2 | 48 | X |
| ช่วงกำลัง | +10 ~ -65dBm | +25 ~ -50dBm | ||
| ช่วงความยาวคลื่น | 850 ~ 1700 nm | |||
| ความยาวคลื่นสอบเทียบ | 850/980/1310/1490/1550/1610 nm | |||
| ประเภทไฟเบอร์ที่ใช้งาน | SM และ MM มาตรฐานขนาดแกนสูงสุด 62.5 um | |||
|
สัมบูรณ์ ความไม่แน่นอน (ความแม่นยำ) ที่สภาวะอ้างอิง |
± 4% (1200 nm ~ 1610 nm) | |||
|
สัมพัทธ์ ความไม่แน่นอน (ความแม่นยำ) ที่สภาวะอ้างอิง |
＜ 0.02 dB ทั่วไป | |||
| ความเป็นเชิงเส้น (กำลัง) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0~ -50dBm) | |||
| การสูญเสียการสะท้อนกลับ | ＞ 40 dB | |||
| อุณหภูมิในการทำงาน | 0 ～ +40℃ | |||
| อุณหภูมิในการจัดเก็บ | -30 ～ +80℃ | |||
| ระยะเวลาการสอบเทียบใหม่ | 2 ปี | |||
| ขนาด | 345 มม. กว้าง, 205 มม. สูง, 420 มม. ลึก | |||
| น้ำหนัก | 2.0 กก. | |||
สถานการณ์การใช้งาน:
สาขาการสื่อสาร: ในระบบการสื่อสารด้วยแสง ใช้เพื่อทดสอบกำลัง การสูญเสียการแทรก การสูญเสียการสะท้อนกลับ และพารามิเตอร์อื่นๆ ของอุปกรณ์ใยแก้วนำแสง เพื่อให้มั่นใจในคุณภาพการส่งสัญญาณของเครือข่ายการสื่อสารด้วยแสง
สาขาการส่งผ่านใยแก้วนำแสง: ตรวจจับการสูญเสียและคุณภาพของใยแก้วนำแสง กำหนดว่าการเชื่อมต่อใยแก้วนำแสงมีความแข็งแรงหรือไม่ กล่องเชื่อมต่อสายเคเบิลมีข้อบกพร่องหรือไม่ ฯลฯ เพื่อให้มั่นใจถึงเสถียรภาพและความน่าเชื่อถือของการส่งผ่านใยแก้วนำแสง
สาขาการผลิตเลเซอร์: ทดสอบกำลังขับของเลเซอร์ และปรับพารามิเตอร์ของเลเซอร์เพื่อให้แน่ใจว่ากำลังขับของเลเซอร์อยู่ในช่วงที่ระบุและยังคงเสถียร
สาขาการทดสอบอุปกรณ์อิเล็กทรอนิกส์: ทดสอบความสว่างของไดโอดเปล่งแสง (LED) ความสว่างของแหล่งกำเนิดแสง ความไวของเซ็นเซอร์แสง และพารามิเตอร์อื่นๆ เพื่อตรวจสอบว่าประสิทธิภาพของอุปกรณ์อิเล็กทรอนิกส์เป็นไปตามข้อกำหนดหรือไม่
