รายละเอียดสินค้า:
|
| องค์ประกอบเซ็นเซอร์: | อินก่าแอส | ประเภทไฟเบอร์แอ็พพลิเคชัน: | ขนาดมาตรฐาน SM และ MM สูงสุดถึง 62.5 um core |
|---|---|---|---|
| ส่งคืนการสูญเสีย: | > 40 เดซิเบล | อินเทอร์เฟซการสื่อสาร: | RS232 |
| อุณหภูมิในการทำงาน: | 0 ~ +40 ℃ | น้ําหนัก: | 0.5KG |
| เน้น: | เครื่องวัดพลังงานแสงขนาดเล็กแบบช่องเดียว,RS232 มินิออปติก แพทเมเตอร์,เครื่องวัดพลังงานแสงขนาดเล็ก |
||

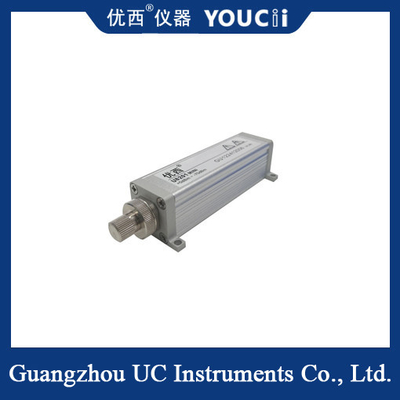

เครื่องวัดกำลังแสงขนาดเล็กแบบช่องสัญญาณเดียวมีประสิทธิภาพยอดเยี่ยมและขนาดเล็ก
โมดูลเครื่องวัดกำลังแสง UC8201MINI สามารถใช้สำหรับส่วนประกอบ WD-division multiplexing DWDM ที่มีความแม่นยำสูง, ส่วนประกอบอาร์เรย์เกรตติ้งคลื่นนำแสง AWG, ส่วนประกอบ PLC คลื่นนำแสงระนาบ, WSS, OPM, DPSK, เครื่องขยายสัญญาณแสง EDFA และการใช้งานการวัดแสงไฟเบอร์ทั่วไปอื่นๆ เมื่อเทียบกับเครื่องวัดกำลังไฟรุ่นอื่นๆ UC8201MINI มีลักษณะเฉพาะคือรูปร่างกะทัดรัด เหมาะอย่างยิ่งสำหรับการประกอบเป็นระบบการสุ่มตัวอย่างเครื่องวัดกำลังแสงแบบหลายช่องสัญญาณ
ควร
1. การทดสอบอุปกรณ์ WDM, GFF, AWG, PLC
2. การวัดการสูญเสียการแทรก, การสูญเสียการสะท้อนกลับ
3. เซ็นเซอร์ไฟเบอร์ออปติก, การทดสอบสายเคเบิลไฟเบอร์ออปติก
4. การวัดการกระจายโหมดโพลาไรซ์ PMD และการสูญเสียที่ขึ้นอยู่กับโพลาไรซ์ PDL
5. ไฟเบอร์ออปติก, การทดสอบห้องปฏิบัติการ R&D การสื่อสาร
ลักษณะเฉพาะ
1. เริ่มต้นอย่างรวดเร็วและความแม่นยำในการวัดสูง
2. ช่วงการวัดกำลังไฟแบบไดนามิกกว้าง
ข้อมูลจำเพาะ
| รุ่น | U8201MINI |
| องค์ประกอบเซ็นเซอร์ | InGaAs |
| ช่วงความยาวคลื่น | 850 ~ 1700 nm |
| ความยาวคลื่นการสอบเทียบ | 850/980/1310/1490/1550/1610 nm |
| ช่วงกำลังไฟ (dBm) | +7 ~ -70 dBm |
|
ช่วงเวลาการสุ่มตัวอย่างกำลังไฟ (อัตรา) |
1 ms (1KHz) |
| ประเภทไฟเบอร์ที่ใช้งาน | SM และ MM มาตรฐานสูงสุด 62.5 um ขนาดแกน |
| อินเทอร์เฟซอินพุตแสง | FC/PC หรือ FC/APC |
|
ความไม่แน่นอนสัมบูรณ์ (ความแม่นยำ) ที่สภาวะอ้างอิง |
± 4% (1200 nm ~ 1610 nm) |
|
ความไม่แน่นอนสัมพัทธ์ (ความแม่นยำ) ที่สภาวะอ้างอิง |
＜ 0.02 dB ทั่วไป |
| ความเป็นเชิงเส้น (กำลังไฟ) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 5~ -50dBm) |
| การสูญเสียการสะท้อนกลับ | ＞ 40 dB |
| อินเทอร์เฟซการสื่อสาร | RS232 |
| ระยะเวลาการสอบเทียบ | 2 ปี |
| อุณหภูมิในการทำงาน | 0 ~ +40℃ |
| อุณหภูมิในการจัดเก็บ | -30 ~ +80℃ |
| ขนาด | 37 มม. กว้าง, 25 มม. สูง, 115 มม. ลึก |
| น้ำหนัก | 0.5 กก. |
คำอธิบายโมดูล
ส่วนหน้า ส่วนหลัง
