รายละเอียดสินค้า:
|
| Number of channels: | 5 (4 electrical ports, 1 optical port, PG and ED support) | Signal differential output amplitude: | 200~1000 mV |
|---|---|---|---|
| Data signal input sensitivity: | 50m mVpp | USB HID response time: | 10 ms |
| เน้น: | เครื่องวัดความผิดพลาดอัตราการทํางานของปานล์คีย์,เครื่องวัดความผิดพลาด 10G |
||

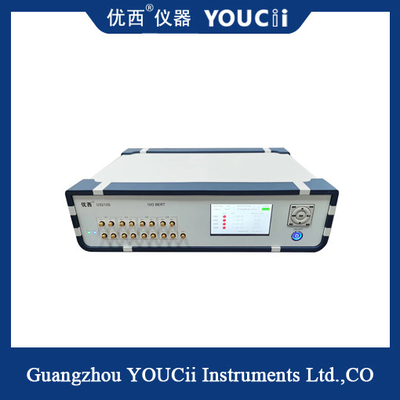

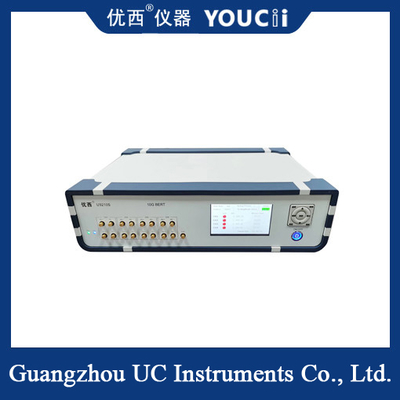

ตัวจอ 4 ช่อง 10G ตารางความผิดพลาดอัตราเต็มสนับสนุนการทํางานปานล์คีย์
เครื่องวัดความผิดพลาดอัตราเต็ม U9210S 4 ช่อง 10G เป็นอุปกรณ์ทดสอบที่มีความแรงที่มีหลายลักษณะที่น่าสนใจ
อันดับแรก มันรองรับ PG และ ED ทิศทาง 4 ช่อง รวมถึงการออก clock แบบเดียว ทําให้มันสามารถตอบสนองความต้องการในการทดสอบทิศทางหลายช่อง และเพิ่มประสิทธิภาพการทดสอบได้
อันดับที่สอง U9210S รองรับ 37 จุดอัตราตั้งแต่ 0.6144 ถึง 15.0Gbps ซึ่งหมายความว่ามันสามารถครอบคลุมอัตราที่กว้างขวางเพื่อตอบสนองความต้องการของกรณีทดสอบต่างๆ
นอกจากนี้ มันยังรองรับหลายประเภทของรหัส เช่น PRBS7, PRBS9, PRBS15, PRBS23 และ PRBS31 ซึ่งทําให้ผู้ใช้ได้มีทางเลือกและความยืดหยุ่นมากขึ้น
ในแง่ของการตรวจสอบความผิดพลาด U9210S รองรับการตรวจสอบความผิดพลาดต่อเนื่องและการติดตามความผิดพลาดตามเวลาซึ่งช่วยหาปัญหาในการส่งสัญญาณให้แม่นยํา และปรับปรุงความแม่นยําของการทดสอบ.
Sการปรับปรุง
| ไม่ ไม่ | ข้อโต้แย้ง | นาที | รุ่น | แม็กซ์ | หน่วย |
| 1 | อัตราข้อมูล | 0.6144 | 0.614,0.622,1.25,2.5,5.0,9.953,10.00,10.3125,10.52,11.09,11.32,11.7,12,12.5,14.025,14.515 เป็นต้น | 15.0 | Gbps |
| 2 | จํานวนช่องทาง | 5 (4 ท่าทางไฟฟ้า, 1 ท่าทางแสง, การสนับสนุน PG และ ED) | |||
| 3 | รูปแบบรหัส | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | เวลาขึ้นและตก (20% ถึง 80%) | 18 | 23 | ps | |
| 5 | การเปลี่ยนรูปแบบ | รองรับการสลับสัญญาณที่ปลายส่งและรับ | |||
| 6 | อัมพลิทูดออกของสัญญาณ | 200 | 600 | 1000 | mV |
| 7 | การออกข้อมูล jitter (RMS) | 1.5 ((10.3125G) | ps | ||
| 8 | อินเตอร์เฟซข้อมูล input/output | ระยะความแตกต่าง, การเชื่อมต่อ AC, อัตราต่อต้าน 50 Ohm, SMA | |||
| 9 | การออกเวลา | 100 | 156.25 | 156.25 | MHz |
| 10 | ความรู้สึกในการเข้าสัญญาณข้อมูล | 50 | mVpp | ||
| 11 | จุดตัดตาข้อมูลออก | 49 | 50 | 54 | % |
| 12 | เวลาตอบสนองของ USB HID | 10 | ms | ||
| 13 | อุณหภูมิการทํางาน | 10 | 25 | 50 | °C |
| 14 | ความดันการทํางาน (AC) | 180 | 220 | 250 | V |
