รายละเอียดสินค้า:
|
| Data rate: | 0.622~15 Gbps | Code pattern: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| Data output jitter (RMS): | 1.5（10.3125G） ps | Clock output: | 100~156.25 MHz |
| เน้น: | เครื่องทดสอบช่องไฟฟ้า BERT,เครื่องทดสอบ BERT ทุกช่องทาง |
||

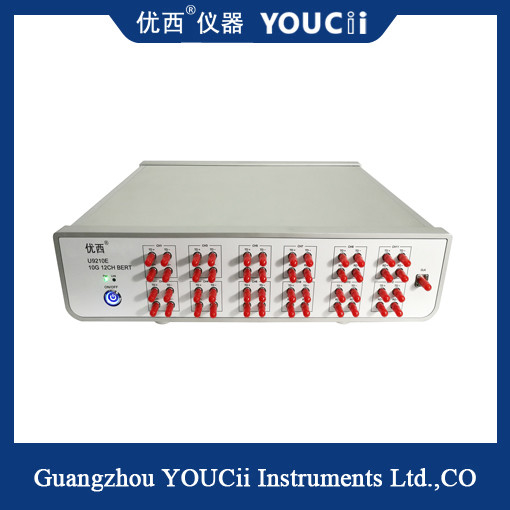

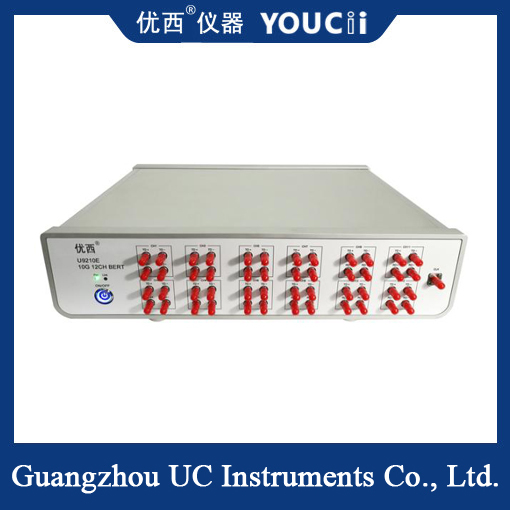

BERT 12 ช่องสัญญาณไฟฟ้า อินพุตและเอาต์พุตแบบซิงโครนัสทุกช่องสัญญาณ
เครื่องทดสอบข้อผิดพลาดอัตราเต็ม U9210E 12 ช่องสัญญาณเป็นอุปกรณ์ทดสอบที่มีประสิทธิภาพสูงและยอดเยี่ยม ส่วนใหญ่ใช้สำหรับการทดสอบอัตราข้อผิดพลาดของระบบสื่อสาร มี 12 ช่องสัญญาณไฟฟ้า ซึ่งทั้งหมดสามารถบรรลุอินพุตและเอาต์พุตแบบซิงโครนัส และรองรับการตรวจจับข้อผิดพลาดอิสระ เพื่อให้สามารถประเมินประสิทธิภาพและคุณภาพของระบบสื่อสารได้อย่างครอบคลุมและแม่นยำ
มิเตอร์วัดข้อผิดพลาดนี้รองรับการทดสอบอัตราเต็มตั้งแต่ 622M ถึง 15Gbps ซึ่งหมายความว่าจะสามารถตอบสนองความต้องการในการทดสอบในอัตราที่แตกต่างกันและมีการใช้งานที่หลากหลาย นอกจากนี้ยังรองรับรหัสเทียมแบบสุ่มหลายประเภท (PRBS) เช่น PRBS7, PRBS9, PRBS15, PRBS23 และ PRBS31 เพื่อจำลองสัญญาณประเภทต่างๆ ซึ่งให้สภาพแวดล้อมการทดสอบที่ครอบคลุมและสมจริงยิ่งขึ้น
Sเปค
| เลขที่ | อาร์กิวเมนต์ | ต่ำสุด | รุ่น | สูงสุด | หน่วย |
| 1 | อัตราข้อมูล | 0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7,14.025,15 | 15 | Gbps |
| 2 | รูปแบบรหัส | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 3 | เวลาขึ้นและลง (20% ถึง 80%) | 18 | 23 | ps | |
| 4 | การกลับรายการรูปแบบ | รองรับการกลับสัญญาณที่ปลายรับ | |||
| 5 | แอมพลิจูดเอาต์พุตสัญญาณ (แบบปลายเดียว) | 200 | 800 | 1000 | mV |
| 6 | จิ๊กเกอร์เอาต์พุตข้อมูล (RMS) | 1.5(10.3125G) | ps | ||
| 7 | อินเทอร์เฟซอินพุต/เอาต์พุตข้อมูล | Differential, AC coupling, อิมพีแดนซ์ 50 โอห์ม, SMA | |||
| 8 | เอาต์พุตนาฬิกา | 100 | 156.25 | 156.25 | MHz |
| 9 | ความไวอินพุตสัญญาณข้อมูล (แบบปลายเดียว) | 0.1 | Vpp | ||
| 10 | จุดตัดแผนภาพตาเอาต์พุตข้อมูล | 50 | 52 | 54 | % |
| 11 | อุณหภูมิในการทำงาน | 10 | 25 | 50 | °C |
