รายละเอียดสินค้า:
|
| Sensor Element: | InGaAs | Application Fiber Type: | Standard SM and MM up to 62.5 um core size |
|---|---|---|---|
| Return Loss: | ＞40 dB | Wavelength Range: | 850 ~ 1700 nm |
| Uncertainty (accuracy): | ± 4% (1200 nm ~ 1610 nm) | Operation Temperature: | 0～ +40 ℃ |
| เน้น: | เครื่องวัดพลังงานทางแสง PLC Elements,เครื่องวัดพลังงานแสงแบบนําคลื่นแบบเรียบ |
||

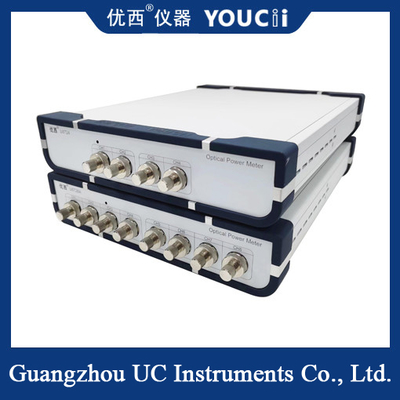

เครื่องวัดกำลังแสงแบบออปติคัล 4 ช่องสัญญาณใช้สำหรับส่วนประกอบ PLC คลื่นนำแสงเชิงระนาบ
ผลิตภัณฑ์:
เครื่องวัดกำลังแสงแบบออปติคัลสี่ช่องสัญญาณ U8724 ส่วนใหญ่ใช้สำหรับส่วนประกอบ WDM ที่มีความแม่นยำสูง, ส่วนประกอบอาร์เรย์เกรตติ้งคลื่นนำแสง AWG, ส่วนประกอบ PLC คลื่นนำแสงเชิงระนาบ, เครื่องขยายสัญญาณแสง และการวัดและการประยุกต์ใช้ใยแก้วนำแสงทั่วไปอื่นๆ มีลักษณะเฉพาะคือ ประสิทธิภาพสูง ขนาดเล็ก เริ่มต้นรวดเร็ว และราคาไม่แพง
ระบบวัดกำลังแสงแบบออปติคัล U8724 สามารถให้ลูกค้าเลือกเครื่องวัดกำลังแสงแบบออปติคัลกำลังไฟต่ำ กำลังไฟสูง 4 ช่องสัญญาณ และ 8 ช่องสัญญาณ และยังสามารถให้ระบบทดสอบรวมสูงสุด 64 ช่องสัญญาณแก่ลูกค้าได้อีกด้วย
ลักษณะเฉพาะ:
1. สามารถตั้งค่าเอาต์พุตกำลังแสงได้อย่างรวดเร็วและแม่นยำ เวลาเสถียรภาพในการควบคุมกำลังแสงน้อยกว่า 200 ms
2. เครื่องวัดกำลังแสงแบบออปติคัลความแม่นยำสูงในตัวช่วยให้มั่นใจถึงความเสถียรและความแม่นยำของการตรวจสอบกำลังไฟ
3. ขนาดเล็ก โครงสร้างกะทัดรัด ใช้งานง่าย อินเทอร์เฟซผู้ใช้แบบกราฟิกที่ใช้งานง่าย ตัวอย่างข้อมูลหลายช่องสัญญาณ สถานะการทดสอบได้อย่างรวดเร็ว
Sเปค
| รุ่น # | U8724A | U8724H | U8724C |
| องค์ประกอบเซ็นเซอร์ | InGaAs | ||
| ช่วงความยาวคลื่น | 850 ~ 1700 nm | ||
| ความยาวคลื่นการสอบเทียบ | 850/980/1310/1490/1550/1610 nm |
1510~1625 nm การสอบเทียบอย่างต่อเนื่อง |
|
| ช่วงกำลังไฟ | +10 ~ -65dBm | +25~-55dBm | +5~-75dBm |
| ระยะเวลาการสุ่มตัวอย่าง | 100us (10KHz) | 10 us (100KHz) | |
| ประเภทไฟเบอร์ที่ใช้งาน | SM และ MM มาตรฐานขนาดแกนสูงสุด 62.5 um | ||
| ความไม่แน่นอน (ความแม่นยำ) | ± 4% (1200 nm ~ 1610 nm) | ||
| ความไม่แน่นอนสัมพัทธ์ (ความแม่นยำ) | ＜ 0.02 dB ทั่วไป | ||
| ความเป็นเชิงเส้น (กำลังไฟ) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0~ -60dBm) | ||
| การสูญเสียการสะท้อนกลับ | ＞40 dB | ||
| อินเทอร์เฟซการสื่อสาร | RS232, USB, ควบคุมโดย PC | ||
| อุณหภูมิในการทำงาน | 0 ～ +40℃ | ||
| อุณหภูมิในการจัดเก็บ | -30 ～ +80℃ | ||
| ระยะเวลาการสอบเทียบใหม่ | 2 ปี | ||
| ขนาด | 235 mm W, 55mm H, 320 mm D | ||
| น้ำหนัก | 3.0 kg | ||
