รายละเอียดสินค้า:
|
| Data rate range: | 25~29 Gbps/Gbaud | Wavelength range: | 800~1650 nm |
|---|---|---|---|
| Output electrical clock amplitude: | 500 mVpp | The clock output jitter randomly: | 300~800 fs |
| Power supply voltage: | 4~5.5V | Operating temperature: | 10~70 ℃ |
| เน้น: | SFP28/56 โมดูลการฟื้นฟูนาฬิกา,โมดูลการฟื้นฟูนาฬิกา PAM4 |
||

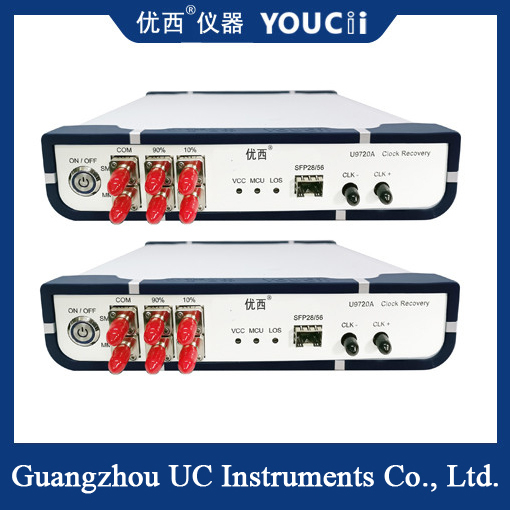

โมดูลกู้คืนสัญญาณนาฬิกา PAM4 32Gbaud พร้อมพอร์ตออปติคัล SFP28/56
U9720A CDR (โมดูลกู้คืนสัญญาณนาฬิกา) ส่วนใหญ่ใช้เพื่อให้สัญญาณกู้คืนสัญญาณนาฬิกาในสภาพแวดล้อมการทดสอบโดยไม่ต้องทริกเกอร์สัญญาณนาฬิกา เพื่อใช้ออสซิลโลสโคปแบบสุ่มตัวอย่างเพื่อทดสอบไดอะแกรมตาของอุปกรณ์ แอปพลิเคชันทั่วไปคือการทดสอบอุปกรณ์เครือข่ายออปติคัลหรือผลิตภัณฑ์ BOB ในแอปพลิเคชัน PON เนื่องจากตัวอุปกรณ์โฟโตเมตริกเองไม่มีเอาต์พุตสัญญาณนาฬิกาแบบแบ่งความถี่ จึงจำเป็นต้องกู้คืนสัญญาณสัญญาณนาฬิกาเพื่อทริกเกอร์ออสซิลโลสโคปแบบสุ่มตัวอย่างเมื่อทำการทดสอบไดอะแกรมตา
U9720A CDR มีพอร์ตออปติคัล SFP28/56 ซึ่งเหมาะสำหรับ SFP28/56 ที่บรรจุใน SFP28/56, SR, LR, BIDI และโมดูลออปติคัลอื่นๆ รองรับสัญญาณ NRZ และ PAM4 และต้องการเพียงปลายรับของโมดูลออปติคัลเพื่อแปลงสัญญาณออปติคัลเป็นสัญญาณไฟฟ้า จากนั้นดึงและส่งออกสัญญาณนาฬิกาของสัญญาณไฟฟ้า สัญญาณสัญญาณนาฬิกาส่วนใหญ่ใช้สำหรับสัญญาณทริกเกอร์ของออสซิลโลสโคป
เครื่องมือกู้คืนสัญญาณนาฬิกา 32G เป็นอุปกรณ์ทดสอบสำหรับระบบการสื่อสารดิจิทัลความเร็วสูง ซึ่งใช้ในการดึงและกู้คืนสัญญาณสัญญาณนาฬิกาจากสัญญาณอินพุต ในการสื่อสารดิจิทัลความเร็วสูง เสถียรภาพและความแม่นยำของสัญญาณสัญญาณนาฬิกามีความสำคัญอย่างยิ่งต่อการส่งข้อมูลที่ถูกต้อง เนื่องจากสัญญาณอาจได้รับผลกระทบจากสัญญาณรบกวน การบิดเบือน และปัจจัยอื่นๆ ในกระบวนการส่งผลให้คุณภาพของสัญญาณสัญญาณนาฬิกาลดลง จึงจำเป็นต้องใช้อุปกรณ์กู้คืนสัญญาณนาฬิกาเพื่อดึงและกู้คืนสัญญาณสัญญาณนาฬิกาคุณภาพสูง
Sคุณสมบัติ
| ดัชนีทางเทคนิค | สูงสุด | ต่ำสุด | หน่วย | |
| ช่วงอัตราข้อมูล | 29 | 25 | Gbps/Gbaud | |
| ช่วงความยาวคลื่น (โหมดเดี่ยว/หลายโหมด กำหนดโดยโมดูล) | 1650 | 800 | nm | |
| ช่วงอินพุตออปติคัล (กำหนดโดยความไวของโมดูล) | +3 | -12 | dBm | |
| อัตราส่วนการแบ่งความถี่เอาต์พุตการกู้คืนสัญญาณนาฬิกา | 2 / 4 / 8 / 16 / 64 / 256 | |||
| แอมพลิจูดสัญญาณนาฬิกาไฟฟ้าเอาต์พุต | 500 (ค่าทั่วไป) | mVpp | ||
| แอมพลิจูดเอาต์พุตดิฟเฟอเรนเชียลสัญญาณนาฬิกา CML | 800 | 200 | mVpp | |
| จิทเทอร์เอาต์พุตสัญญาณนาฬิกาแบบสุ่ม | 800 | 300 | fs | |
| ความถี่สัญญาณนาฬิกา (28.1Gbps เป็นตัวอย่าง) | 14.05 | 0.11 | GHz | |
| การตรวจจับการสูญเสียสัญญาณภายใน (LOS) | 128 (โอเวอร์โหลด) | 5 (ความไว) | mV | |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ (แรงดันไฟฟ้าอินพุตไฟภายนอก) | 5.5 | 4 | V | |
| อุณหภูมิในการทำงาน | 70 | 10 | ℃ | |
| ประเภทโมดูลแบบปรับได้ (รองรับสัญญาณ NRZ และ PAM4) | SFP28/56,SR,LR,BIDI | |||
