รายละเอียดสินค้า:
|
| Number of channels: | 5（4Electrical port, 1 optical port, PG and ED supported） | Code pattern: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| Rise and fall time (20% to 80%）: | 18~23 ps | Data input/output interface: | Differential, AC coupling, 50 ohm impedance, SMA |
| Data output eye crosspoint: | 49~54% | Operating temperature: | 10~50% |
| เน้น: | เครื่องวัดความผิดพลาดอัตราการออกของนาฬิกา,เครื่องวัดอาการผิดพลาดอัตราการวัดแบบเดียว,เครื่องวัดความผิดพลาดอัตรา 10G |
||

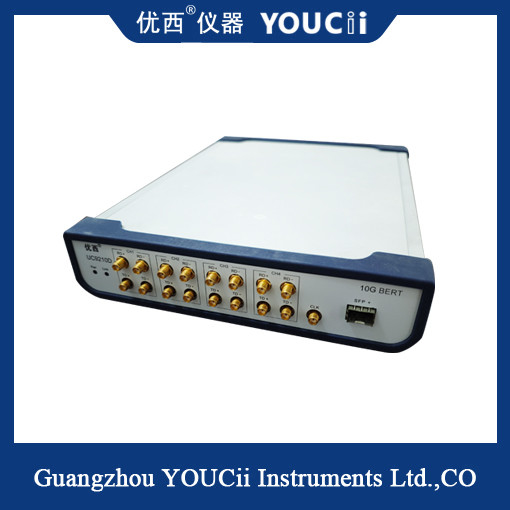

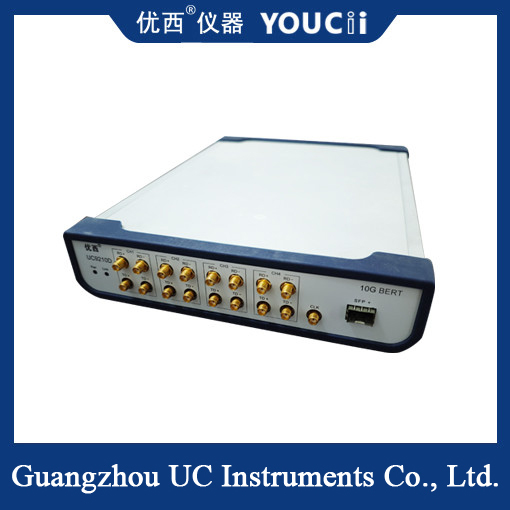

เครื่องวัดข้อผิดพลาดอัตราเต็ม 10G เอาต์พุตสัญญาณนาฬิกาแบบ Single-Ended
สรุปเครื่องวัดข้อผิดพลาดอัตราเต็ม:
เครื่องวัดข้อผิดพลาดอัตราเต็มเป็นเครื่องมือที่ใช้ในการวัดอัตราข้อผิดพลาดบิตในระบบการสื่อสารดิจิทัล สามารถสร้างสตรีมข้อมูลในอัตราต่างๆ และตรวจจับจำนวนรหัสข้อผิดพลาดที่ปลายรับ ซึ่งช่วยประเมินประสิทธิภาพของระบบการสื่อสาร
เครื่องวัดข้อผิดพลาดอัตราเต็มมักจะมีโหมดการทดสอบที่หลากหลาย รวมถึงการทดสอบข้อผิดพลาดบิต การทดสอบข้อผิดพลาดเฟรม และการทดสอบอัตราข้อผิดพลาดบิต สามารถวัดพารามิเตอร์ต่างๆ เช่น อัตราข้อผิดพลาดบิต การกระจายข้อผิดพลาดบิต และประเภทข้อผิดพลาดบิต เพื่อช่วยให้ผู้ใช้ประเมินประสิทธิภาพของระบบการสื่อสารได้อย่างครอบคลุม
นอกจากนี้ เครื่องวัดข้อผิดพลาดอัตราเต็มยังสามารถใช้ทดสอบประสิทธิภาพของอุปกรณ์สื่อสาร เช่น โมเด็ม โปรเซสเซอร์สัญญาณดิจิทัล อุปกรณ์สื่อสารใยแก้วนำแสง เป็นต้น โดยการจำลองสภาพแวดล้อมการสื่อสารและความเร็วในการส่งข้อมูลที่แตกต่างกัน สามารถตรวจจับปัญหาคอขวดด้านประสิทธิภาพและปัญหาที่อาจเกิดขึ้นของอุปกรณ์ และให้การสนับสนุนที่แข็งแกร่งสำหรับการปรับปรุงและเพิ่มประสิทธิภาพของอุปกรณ์
ลักษณะเฉพาะด้านประสิทธิภาพพื้นฐาน:
1, PG และ ED แบบขนานหลายช่องสัญญาณ; เอาต์พุตสัญญาณนาฬิกาแบบ Single-ended
2, หนึ่งช่องพอร์ตออปติคัล SFP
3, PG และ ED รองรับอัตราตั้งแต่ 0.622 ถึง 11.7 Gbps
4, ประเภทรหัสที่รองรับ: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
Sข้อมูลจำเพาะ
| No. | อาร์กิวเมนต์ | ต่ำสุด | รุ่น | สูงสุด | หน่วย |
| 1 | อัตราข้อมูล | 0.622 | 0.622,1.25,2.5,5.0,9.953,10.00,10.3125,10.52,11.09,11.32,11.7 | 11.7 | Gbps |
| 2 | จำนวนช่องสัญญาณ | 5 (พอร์ตไฟฟ้า 4 พอร์ต, พอร์ตออปติคัล 1 พอร์ต, รองรับ PG และ ED) | |||
| 3 | รูปแบบรหัส | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | เวลาขึ้นและลง (20% ถึง 80%) | 18 | 23 | ps | |
| 5 | การกลับด้านรูปแบบ | รองรับการกลับด้านสัญญาณที่ปลายส่งและรับ | |||
| 6 | แอมพลิจูดเอาต์พุตดิฟเฟอเรนเชียลสัญญาณ | 200 | 600 | 1000 | mV |
| 7 | Jitter เอาต์พุตข้อมูล (RMS) | 1.5 (10.3125G) | ps | ||
| 8 | อินเทอร์เฟซอินพุต/เอาต์พุตข้อมูล | ดิฟเฟอเรนเชียล, การเชื่อมต่อ AC, อิมพีแดนซ์ 50 โอห์ม, SMA | |||
| 9 | เอาต์พุตสัญญาณนาฬิกา | 100 | 156.25 | 156.25 | MHz |
| 10 | ความไวอินพุตสัญญาณข้อมูล | 50 | mVpp | ||
| 11 | จุดตัดตาเอาต์พุตข้อมูล | 49 | 50 | 54 | % |
| 12 | เวลาตอบสนอง USB HID | 10 | ms | ||
| 13 | อุณหภูมิในการทำงาน | 10 | 25 | 50 | °C |
| 14 | แรงดันไฟฟ้าในการทำงาน (AC) | 180 | 220 | 250 | V |
