รายละเอียดสินค้า:
|
| Data rate: | 0.622、1.25、2.5、5.0、9.953、10.00、10.3125、10.52、11.09、11.32、11.7 | Code pattern: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| Pattern reversal: | Supports signal inversion at the transmitting and receiving ends | Clock output: | 156.25 MHz |
| Data signal input sensitivity: | 50m Vpp | Signal differential output amplitude: | 200~1000 mV |
| เน้น: | เครื่องวัดความผิดพลาด 10 Gbit/S,เครื่องวัดความผิดพลาดบิตช่อง 4 |
||

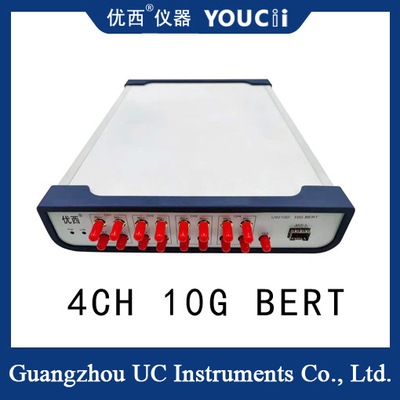

ช่องพอร์ตออปติคัล SFP ช่อง 4 พอร์ตไฟฟ้า 1 พอร์ตออปติคัล 10 Gbit/S เครื่องวัดข้อผิดพลาดบิต
ลักษณะเฉพาะของประสิทธิภาพพื้นฐาน:
1, PG และ ED แบบขนานหลายช่องสัญญาณของเรา; เอาต์พุตสัญญาณนาฬิกาแบบปลายเดียว
2, หนึ่งช่องพอร์ตออปติคัล SFP
3, PG และ ED รองรับอัตราตั้งแต่ 0.622 ถึง 11.7 Gbps
4, ประเภทโค้ดที่รองรับ: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
5, รองรับการตรวจจับข้อผิดพลาดบิตอย่างต่อเนื่องและการตรวจสอบข้อผิดพลาดบิตเป็นระยะ
6, โหมดการสื่อสาร: USB HID (ไม่ต้องใช้ไดรฟ์) หรือ USB-COM
Sเปค
| เลขที่ | อาร์กิวเมนต์ | ต่ำสุด | รุ่น | สูงสุด | หน่วย |
| 1 | อัตราข้อมูล | 0.622 | 0.622,1.25,2.5,5.0,9.953,10.00,10.3125,10.52,11.09,11.32,11.7 | 11.7 | Gbps |
| 2 | จำนวนช่องสัญญาณ | 5 (พอร์ตไฟฟ้า 4 พอร์ต, พอร์ตออปติคัล 1 พอร์ต, รองรับ PG และ ED) | |||
| 3 | รูปแบบโค้ด | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | เวลาขึ้นและลง (20% ถึง 80%) | 18 | 23 | ps | |
| 5 | การกลับรายการรูปแบบ | รองรับการกลับสัญญาณที่ปลายส่งและรับ | |||
| 6 | แอมพลิจูดเอาต์พุตดิฟเฟอเรนเชียลของสัญญาณ | 200 | 600 | 1000 | mV |
| 7 | Jitter เอาต์พุตข้อมูล (RMS) | 1.5 (10.3125G) | ps | ||
| 8 | อินเทอร์เฟซอินพุต/เอาต์พุตข้อมูล | ดิฟเฟอเรนเชียล, การเชื่อมต่อ AC, อิมพีแดนซ์ 50 โอห์ม, SMA | |||
| 9 | เอาต์พุตสัญญาณนาฬิกา | 100 | 156.25 | 156.25 | MHz |
| 10 | ความไวในการป้อนสัญญาณข้อมูล | 50 | mVpp | ||
| 11 | จุดตัดของดวงตาเอาต์พุตข้อมูล | 49 | 50 | 54 | % |
| 12 | เวลาตอบสนอง USB HID | 10 | ms | ||
| 13 | อุณหภูมิในการทำงาน | 10 | 25 | 50 | °C |
| 14 | แรงดันไฟฟ้าในการทำงาน (AC) | 180 | 220 | 250 | V |
เครื่องวัดข้อผิดพลาดแบบเต็มอัตราเป็นเครื่องมือที่ใช้ในการวัดอัตราข้อผิดพลาดบิตในระบบการสื่อสารดิจิทัล สามารถสร้างสตรีมข้อมูลในอัตราต่างๆ และตรวจจับจำนวนรหัสข้อผิดพลาดที่ปลายรับ ซึ่งจะประเมินประสิทธิภาพของระบบการสื่อสาร
เครื่องตรวจจับข้อผิดพลาดแบบเต็มอัตรามักจะมีตัวเลือกอัตราหลายแบบและสามารถจำลองการส่งข้อมูลในอัตราต่างๆ ได้ สามารถสร้างสตรีมบิตแบบสุ่มหรือรูปแบบการทดสอบที่กำหนดไว้ล่วงหน้าเพื่อจำลองการส่งข้อมูลในสภาพแวดล้อมการสื่อสารจริง ที่ปลายรับ เครื่องวัดข้อผิดพลาดจะตรวจจับและนับจำนวนรหัสข้อผิดพลาด และแสดงในรูปแบบบางอย่างเพื่อให้ผู้ใช้สามารถวิเคราะห์ประสิทธิภาพของระบบการสื่อสารได้
