รายละเอียดสินค้า:
|
| การบริโภคพลังงาน: | 20w | อุณหภูมิในการทำงานดังขึ้น: | 0~55°ซ |
|---|---|---|---|
| ขนาด: | 235 x 55 x 320 มม | แรงดันไฟฟ้า: | 100~240V |
| เน้น: | เครื่องวัดความผิดพลาด 100G เครื่องวัดพลังงานทางแสง,เครื่องวัดประสิทธิภาพแสง 20W |
||
การทดสอบอุปกรณ์ออปติก 100G ความผิดพลาดเมตร พลาตฟอร์มการทดสอบ แหล่งสัญญาณ
สรุป

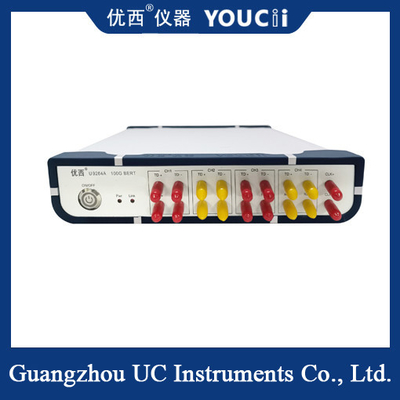

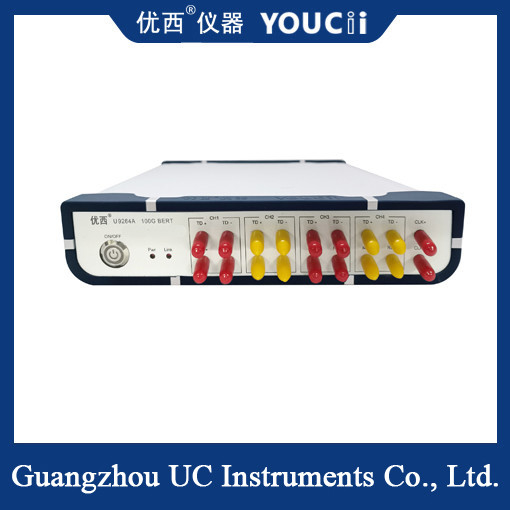

U9264A เป็นเครื่องทดสอบความผิดพลาดสินค้า 100G สามารถใช้ในการพัฒนาและการทดสอบการผลิตของอุปกรณ์ออทติกัล, สายเคเบิลความเร็วสูง, โมดูลออทติกัลและระบบสื่อสารมันรองรับอัตราหลายจาก 9.953Gbps ถึง 14.5Gbps และจาก 25 ถึง 29Gbps
ใช้
●ใช้กับทุกชนิดของโมดูลแสง (QSFP28 CFP2, CFP4, SFP28, SFP +, QSFP +, CFP) และระบบย่อยการทดสอบความผิดพลาด
●ใช้ในการทดสอบความผิดพลาดบิตของสายไฟฟ้าที่ทํางานและสายไฟฟ้าที่ทํางานและสายไฟฟ้าที่ทํางาน
●สามารถใช้เป็นแหล่งสัญญาณของแพลตฟอร์มทดสอบ 10G และ 100G
ความพิเศษ
●รองรับอัตราต่อเนื่องหลายครั้งจาก 9.953Gbps ถึง 14.5Gbps และจาก 25 ถึง 29Gbps
●มีเครื่องกําเนิดรหัสโปรแกรมได้ 4 เครื่อง และเครื่องตรวจสอบความผิดพลาด 4 เครื่อง
●โมดูลนาฬิกาอินเทกรีตภายใน
●เครื่องตรวจสอบความผิดพลาดหน่วยการฟื้นฟูนาฬิกาที่บูรณาการ
เครื่องวัดความผิดพลาด 100G ใช้เป็นหลักในการทดสอบความสมบูรณ์แบบของสัญญาณของระบบสื่อสารดิจิตอลที่เชื่อมโยงกับอัตราความผิดพลาดบิตอิสระ (BER)มันสามารถแสดงให้เห็นในแง่ของความสามารถรับของส่วนที่ทดสอบ, และมีฟังก์ชันของอัตราบิตของระบบส่งสัญญาณ, คุณสมบัติของระบบส่งสัญญาณ, อัตรา, รหัสการ์ฟิก ระบบส่งสัญญาณสัญญาณและอื่น ๆ
ปารามิเตอร์ระบุ
| ปริมาตร | นาที | ประเภท | แม็กซ์ | หน่วย | |
| ปริมาตรทั่วไป | |||||
| ความดันไฟฟ้า | 100 | 220 | 240 | V | AC, 50-60HZ |
| การบริโภคพลังงาน | 20 | W | |||
| ระยะอุณหภูมิการทํางาน | 0 | 55 | °C | ||
| ขนาด | 235 x 55 x 320 | mm | |||
| BERT(ED) | |||||
| ระยะระดับ input | 100 | รางวัล | 1200 | mVppd | ทางเข้าความแตกต่าง, AC coupled |
| ระยะอัตราการเข้า | 9.953 | รางวัล | 29 | Gbps | |
| 100 | อืม | อนุพันธ์ | |||
| ประเภทเครื่องเชื่อม | SMA | ระยะความแตกต่าง แผ่นหน้า | |||
| รูปแบบที่รองรับ | PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, สูงสุด 20 บิต/Ch กําหนดโดยผู้ใช้ | RATE 9.953 ~ 14.5Gbps | |||
| PRBS 2n-1, n=9, 15, 31 | อัตรา 25 ~ 29Gbps | ||||
| เครื่องกําเนิดรูปแบบที่สามารถเขียนโปรแกรม (PPG) | |||||
| ระยะระดับผลิต | 200 | รางวัล | 1100 | mVppd | ทางเข้าความแตกต่าง, AC coupled |
| ระยะความเร็วผลิต | 9.953 | รางวัล | 29 | Gbps | 9.953~14.5 / 25~29Gbps |
| อัตราต่อต้านการออก | 100 | โอม | อนุพันธ์ | ||
