รายละเอียดสินค้า:
|
| Sensor Element: | InGaAs | Calibration wavelength: | 980/1310/1490 / 1510~1640nm Continuous calibration |
|---|---|---|---|
| optical Input Interface: | Supporting bare fiber joint or FC/LC/SC Adapter | Communication Interface: | USB + trig |
| Power sampling period（Rate）: | 10 us（100KHz） | Weight: | 1.0kg |
| เน้น: | เครื่องวัดพลังงานแสงขนาดเล็ก,เครื่องวัดพลังงานทางออนไลน์ ความสามารถสูง |
||

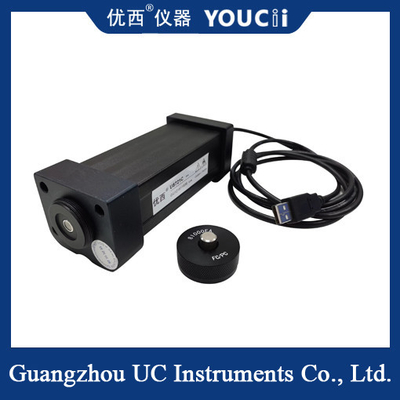

หัววัดมิเตอร์วัดกำลังแสงขนาดเล็กและประสิทธิภาพสูง
U8721 เป็นโมดูลมิเตอร์วัดกำลังแสงแบบอินเทอร์เฟซ USB ระยะเวลาการสุ่มตัวอย่างถึงระดับไมโครวินาที และสามารถรวบรวมและประมวลผลข้อมูลด้วยความเร็วสูง
โมดูลมิเตอร์วัดกำลังแสง U8721 มีพอร์ตสื่อสาร USB ที่เชื่อมต่อกับพีซี ผู้ปฏิบัติงานใช้โปรแกรม Demo เพื่อควบคุม U8721 ดูค่าการวัดและตั้งค่าพารามิเตอร์ โมดูลมิเตอร์วัดกำลังแสง U8721 มีประสิทธิภาพที่เหนือกว่าในการทดสอบส่วนประกอบ DWDM, ส่วนประกอบ AWG & PLC, เครื่องขยายสัญญาณแสง และทำการทดสอบและวัดไฟเบอร์ออปติกทั่วไปอื่นๆ เมื่อเทียบกับโมดูลมิเตอร์วัดกำลังไฟ U Instruments อื่นๆ U8721 มีการสุ่มตัวอย่างความเร็วสูงและขนาดกะทัดรัด และเหมาะอย่างยิ่งสำหรับระบบสุ่มตัวอย่างมิเตอร์วัดกำลังแสงที่ประกอบเป็นรูปแบบต่างๆ และหลายช่องสัญญาณ
หัววัดมิเตอร์วัดกำลังแสงเป็นอุปกรณ์สำหรับวัดกำลังแสง ซึ่งมักใช้ในการสื่อสารด้วยใยแก้วนำแสง, Lidar และสาขาอื่นๆ หัววัดมิเตอร์วัดกำลังแสงสามารถแปลงสัญญาณแสงเป็นสัญญาณไฟฟ้า เพื่อวัดกำลังแสง
หัววัดมิเตอร์วัดกำลังแสงทั่วไปมีสองประเภท: ประเภทคริสตัลและประเภทไฟเบอร์ หัววัดมิเตอร์วัดกำลังแสงชนิดคริสตัลใช้คริสตัลเป็นวัสดุแปลงโฟโตอิเล็กทริก ในขณะที่หัววัดมิเตอร์วัดกำลังแสงชนิดไฟเบอร์ใช้ไฟเบอร์เป็นวัสดุแปลงโฟโตอิเล็กทริก หัววัดมิเตอร์วัดกำลังแสงไฟเบอร์มีความไวสูงกว่าและมีช่วงการใช้งานที่กว้างกว่า ดังนั้นจึงพบได้บ่อยกว่าในการใช้งานจริง
ข้อมูลจำเพาะ
| รุ่นผลิตภัณฑ์ | U8721C | U8721D |
| องค์ประกอบเซ็นเซอร์ | InGaAs | |
| ช่วงความยาวคลื่น | 850 ~ 1700 nm | |
| ความยาวคลื่นการสอบเทียบ | 980/1310/1490 / 1510~1640nm การสอบเทียบอย่างต่อเนื่อง | |
| ช่วงกำลังไฟ | + 5 ~ -80dBm | |
|
ระยะเวลาการสุ่มตัวอย่างกำลังไฟ (อัตรา) |
10 us (100KHz) | |
| ประเภทไฟเบอร์ที่ใช้งาน | SM และ MM มาตรฐาน | |
| อินเทอร์เฟซอินพุตแสง | รองรับข้อต่อไฟเบอร์เปลือยหรืออะแดปเตอร์ FC/LC/SC | |
|
ความไม่แน่นอนสัมบูรณ์ (ความแม่นยำ) ที่สภาวะอ้างอิง |
± 4% (1200 nm ~ 1610 nm) | |
|
ความไม่แน่นอนสัมพัทธ์ (ความแม่นยำ) ที่สภาวะอ้างอิง |
＜ 0.02 dB ค่าทั่วไป | |
| Linearity (กำลังไฟ) | ≤± 0.06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) | |
| การสูญเสียการสะท้อนกลับ | ＞ 40 dB | |
| อินเทอร์เฟซการสื่อสาร | USB + trig | USB + Trig + BNC ปริมาณอะนาล็อก |
| ระยะเวลาการสอบเทียบ | 2 ปี | |
| อุณหภูมิในการทำงาน | 0 ~ +40℃ | |
| อุณหภูมิในการจัดเก็บ | -30 ~ +80℃ | |
| ขนาด | 52 มม. สูง, 60 มม. กว้าง, 150 มม. ลึก | |
| น้ำหนัก | 1.0 กก. | |
