รายละเอียดสินค้า:
|
| Operation Wavelength Range: | 1310 / 1550 nm | Model: | U8523 |
|---|---|---|---|
| Power Range: | + 5 ~ -70 dBm | Relative Accuracy – Insertion Loss: | < 0.02 dB Typical |
| Recalibration Period: | 2 Years | Application Fiber Type: | Standard SM |
| เน้น: | เครื่องวัดความสูญเสียการใส่ระยะคลื่นคู่,เครื่องวัดความสูญเสียการใส่ 1550Nm |
||

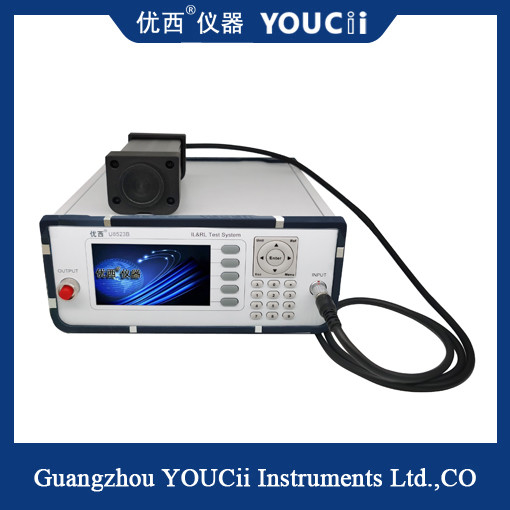

เครื่องวัดการสูญเสียการแทรกแบบสองความยาวคลื่น 1310/1550 นาโนเมตร สามารถสร้างโพรบได้
U8523เครื่องวัดการสูญเสียการสะท้อนกลับและมิเตอร์วัดกำลังไฟฟ้าแบบสองความยาวคลื่น 1310nm/1550nm เป็นเครื่องมือแสดงผลโดยตรงขนาดกะทัดรัดสำหรับการวัดการสูญเสียการสะท้อนกลับ การสูญเสียการแทรก และกำลังไฟฟ้าอย่างสะดวก ด้วยพอร์ตเอาต์พุตเดียว มิเตอร์นี้ใช้งานง่ายมากและเหมาะสำหรับผู้ผลิตจัมเปอร์สายไฟเบอร์
The U8523ติดตั้งแหล่งกำเนิดเลเซอร์ในตัวสองตัว: 1310nm/1510nm การรวมขั้วต่อ FC/APC ที่มีการสะท้อนกลับต่ำพิเศษบนพอร์ตเอาต์พุตช่วยให้สามารถใช้จัมเปอร์แบบไฮบริดเพื่อรองรับการวัดด้วยขั้วต่อประเภทต่างๆ โดยไม่กระทบต่อช่วงการวัดการสูญเสียการสะท้อนกลับ เมื่ออุปกรณ์ภายใต้การทดสอบ (DUT) เชื่อมต่อกับจัมเปอร์และเอาต์พุต DUT ถูกสิ้นสุด การสูญเสียการสะท้อนกลับของ DUT จะแสดงขึ้น
เครื่องวัดการสูญเสียการสะท้อนกลับแบบสองความยาวคลื่นเป็นเครื่องมือที่ใช้ในการวัดการสูญเสียการสะท้อนกลับของเส้นทางแสงในเครือข่ายใยแก้วนำแสง โดยใช้สัญญาณแสงสองสัญญาณที่มีความยาวคลื่นต่างกันเพื่อวิเคราะห์ประสิทธิภาพการสูญเสียของเครือข่ายใยแก้วนำแสงโดยการเปรียบเทียบค่าการสูญเสียของสองความยาวคลื่น
ข้อดีของเครื่องวัดการสูญเสียการสะท้อนกลับแบบสองความยาวคลื่นคือสามารถวัดประสิทธิภาพการสูญเสียการสะท้อนกลับของเครือข่ายใยแก้วนำแสงได้อย่างรวดเร็วและแม่นยำ โดยเฉพาะอย่างยิ่งในกรณีที่มีค่าการสูญเสียการสะท้อนกลับสูง โดยปกติจะใช้ตัวแปลงไฟฟ้าโฟโตอิเล็กทริกความแม่นยำสูงและเทคโนโลยีการประมวลผลสัญญาณเพื่อให้มั่นใจในความถูกต้องและความน่าเชื่อถือของผลการวัด
| รุ่น # | U8523 |
| องค์ประกอบเซ็นเซอร์ | InGaAs |
| ช่วงความยาวคลื่นการทำงาน | 1310 / 1550 nm |
| ช่วงกำลังไฟฟ้า | + 5 ~ -70 dBm |
| ช่วงการสูญเสียการสะท้อนกลับ | 0~60 dB |
| ประเภทไฟเบอร์ที่ใช้งาน | SM มาตรฐาน |
| ความแม่นยำสัมพัทธ์ – การสูญเสียการสะท้อนกลับ | ± 0.4 dB |
| ความแม่นยำของกำลังไฟฟ้าสัมบูรณ์ | ± 0.2 dB |
| ความแม่นยำสัมพัทธ์ – การสูญเสียการแทรก | < 0.02 dB ทั่วไป |
| อินเทอร์เฟซ | RS232 |
| พลังงาน | 100 ~ 240 V AC |
| อุณหภูมิการทำงาน | 0～ +40℃ |
| อุณหภูมิในการจัดเก็บ | -30～+80℃ |
| ระยะเวลาการสอบเทียบใหม่ | 2 ปี |
| ขนาด | 245mm W×105mm H×320mm D |
| น้ำหนัก | 3.5 กก. |
